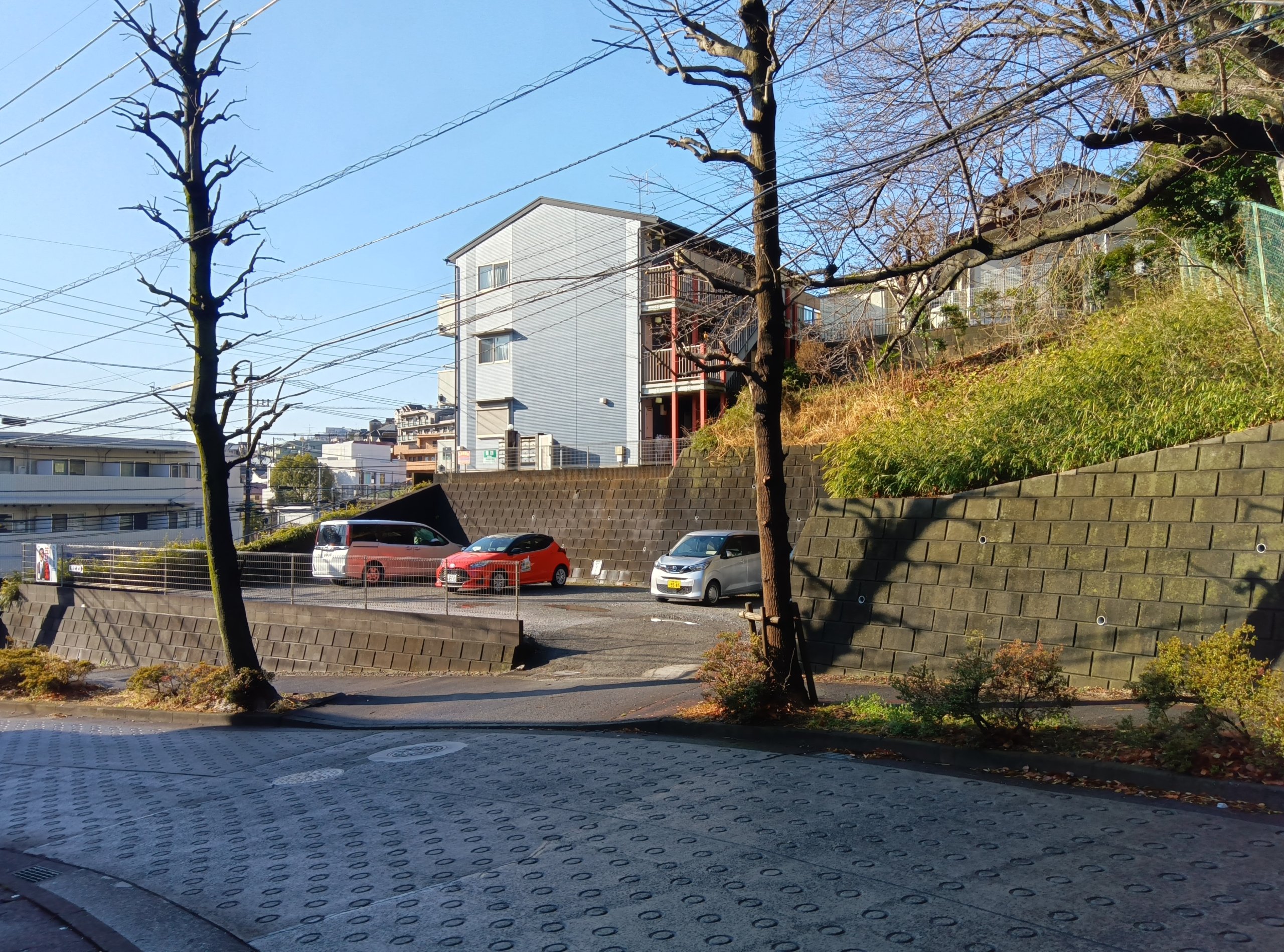

・着工前

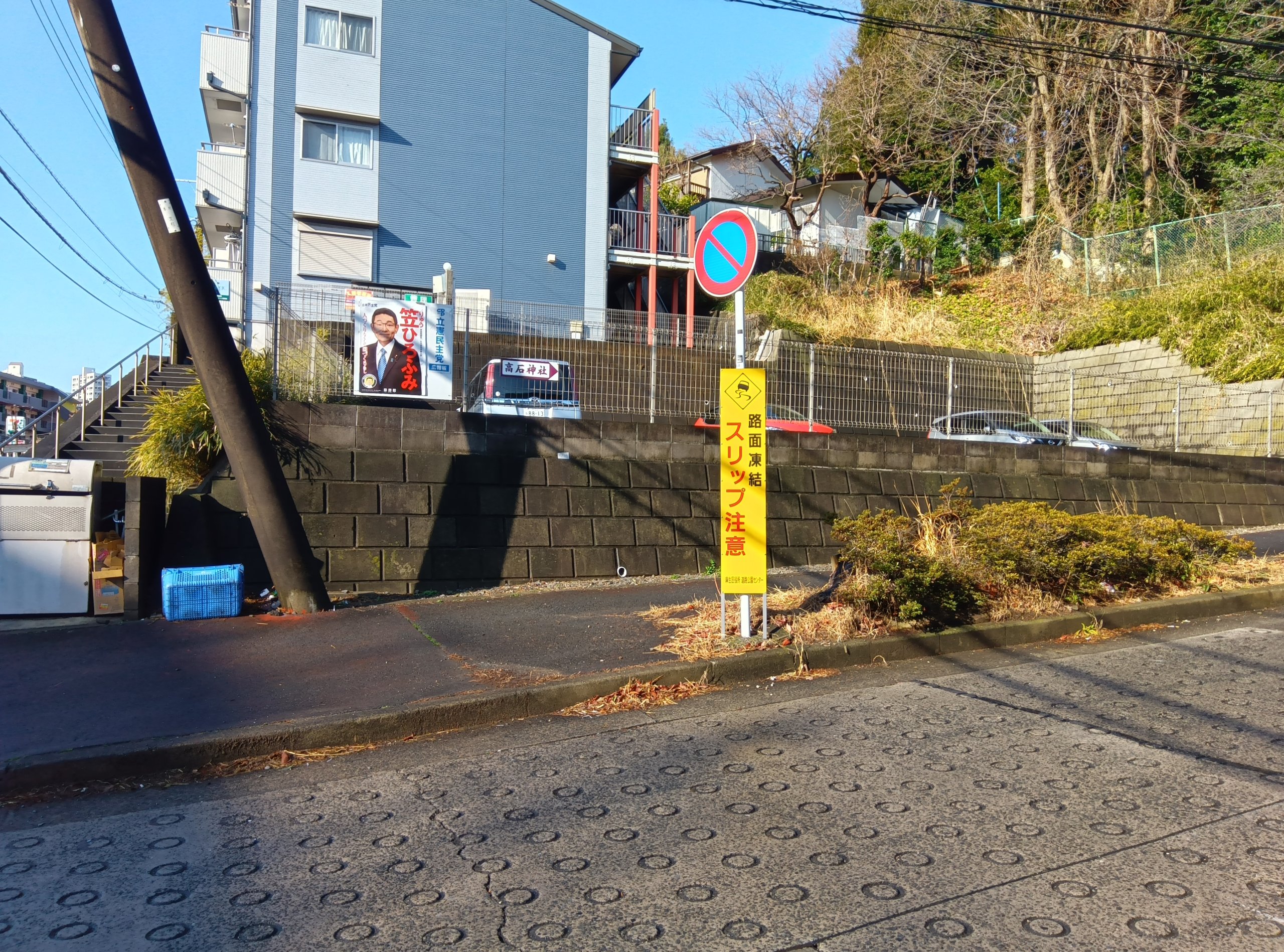

・着工前

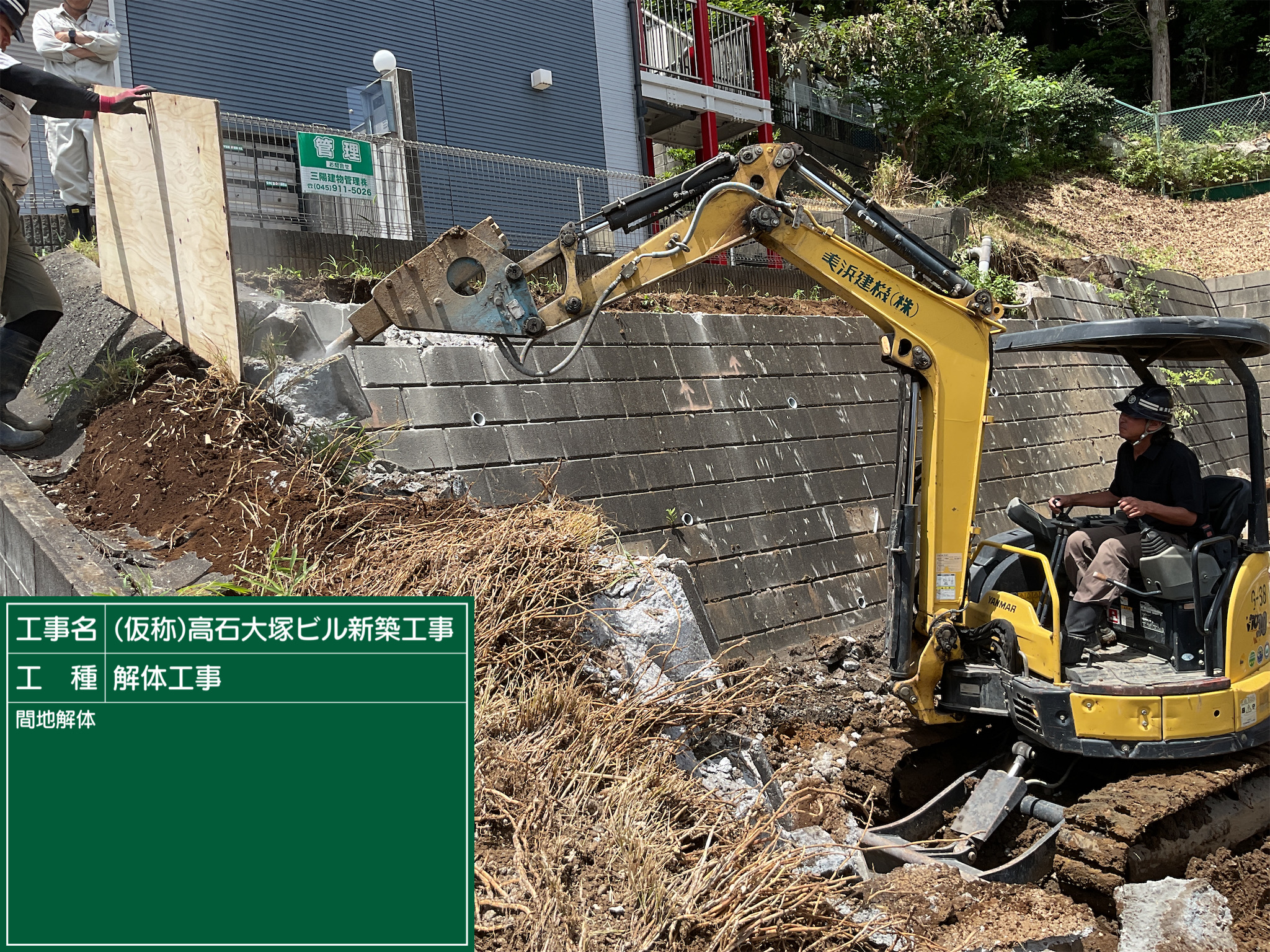

・間地解体状況

既存の擁壁等を解体していきます。まだ山留めをしていないので土砂が滑り落ちないよう慎重に行っています。

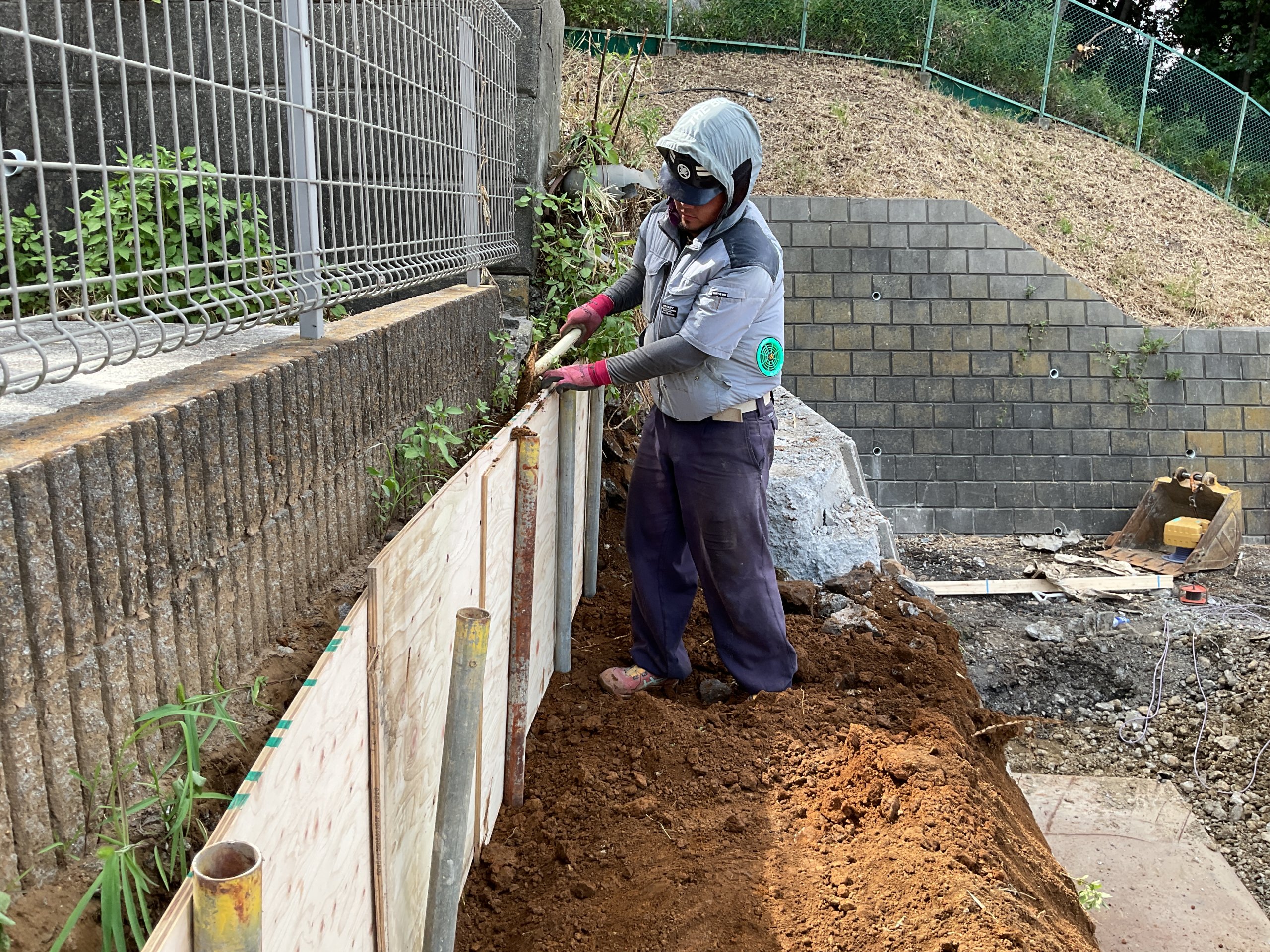

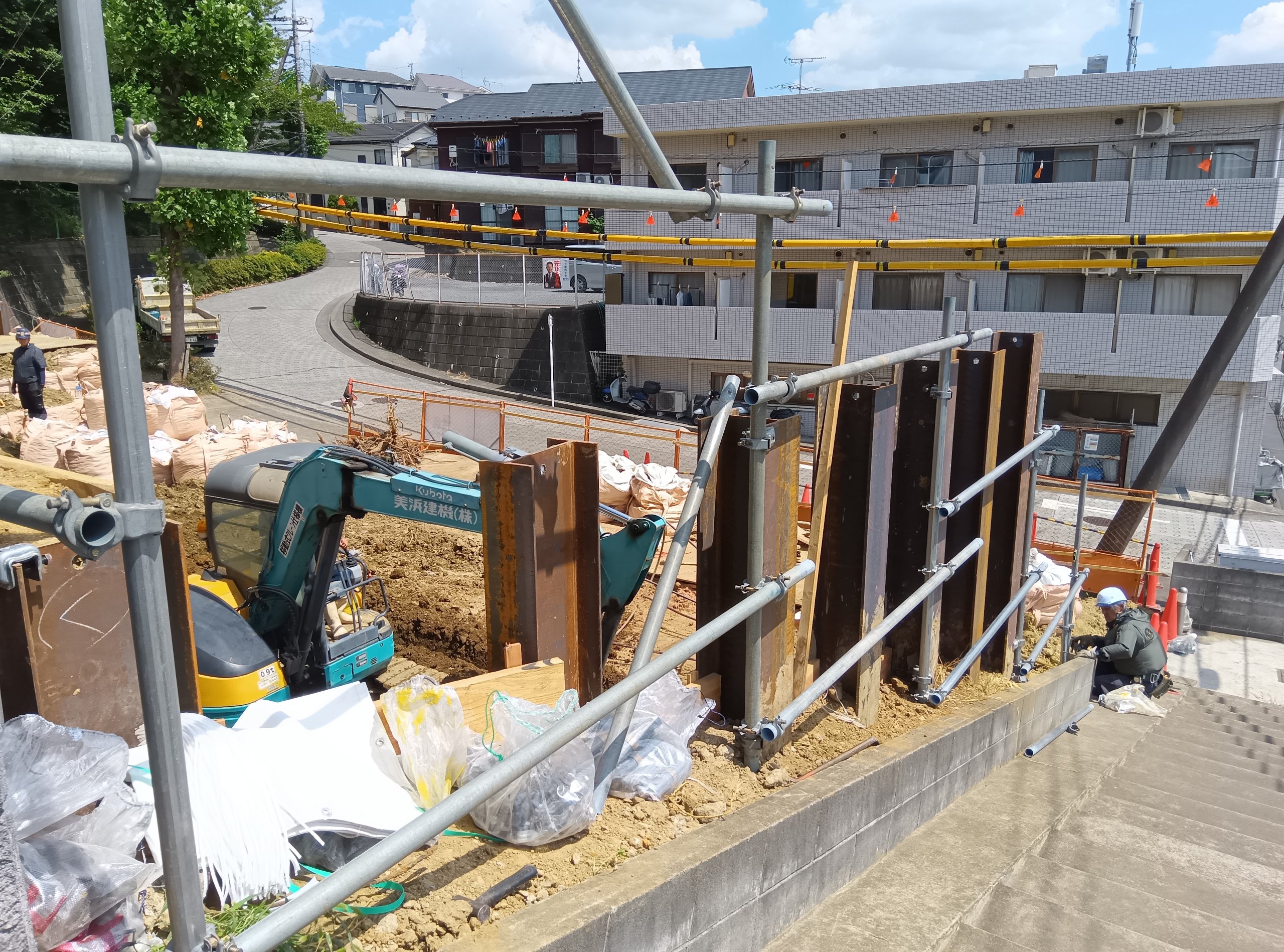

・簡易山留め状況

擁壁を解体した場所に簡易山留めを行っています。山留め工事を行うまで短期間斜面を支えてもらいます。土をベニヤ板の裏に入れしっかりと押し込まないと直ぐに緩んでしまうので上から叩いたり、ベニヤ板を叩いて土をより多く詰め込みます。

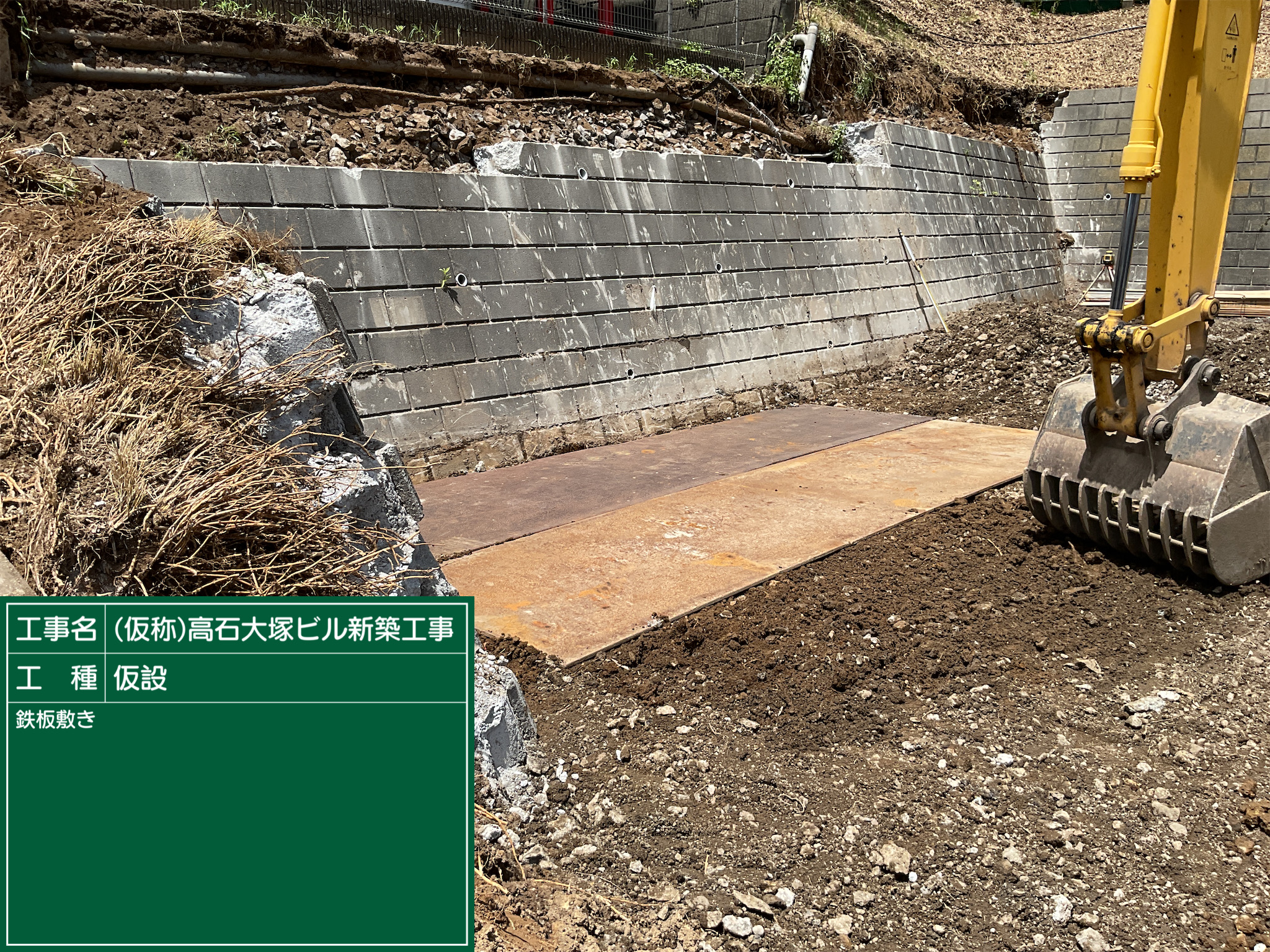

・鉄板敷き状況

鉄板を現場内に敷いています。地面が土でも鉄板を敷く事で地面が凹まないので、足元が安定します。

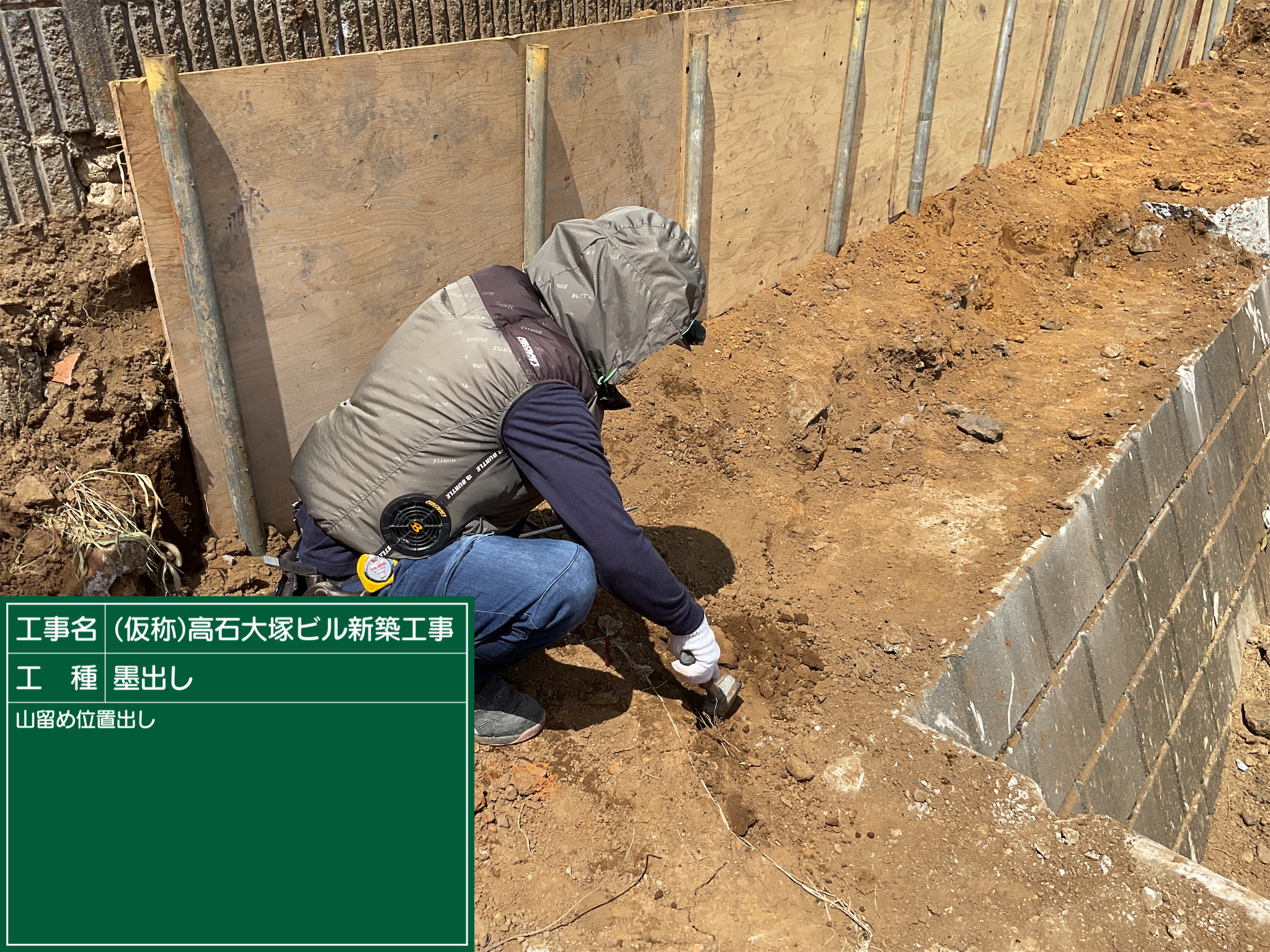

・山留め位置墨出し状況

図面の位置を実際の現場に示します。今回は山留め工事のために行っていますが、柱や壁を建てる時にも行う重要な作業です。

・親杭(H形鋼)打設穴掘削

山留めの杭を打ち込む場所に穴を掘っています。掘削後は、根固め液で穴を満たします。

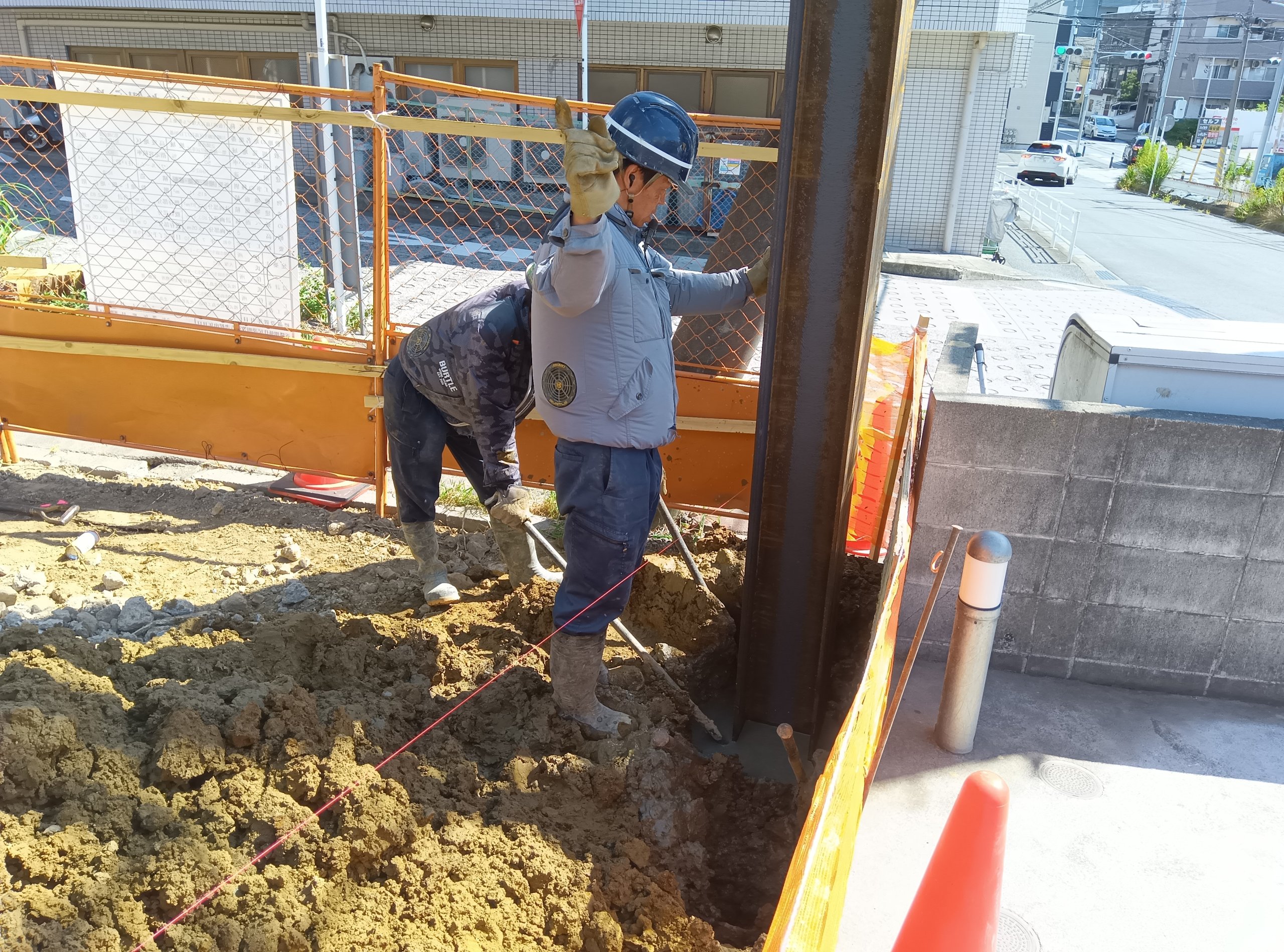

・親杭(H形鋼)打設

掘削した穴にH形鋼をクレーンで吊り上げて、決まった高さになるまで打ち込みます。

地面に刺さっている鉄の杭は、H形鋼の水平・位置を合わせた後ずれないよう固定するものです。

8月になりました。既に暑いですが今月から更に暑さが増していきます。熱中症等に気を付けて乗り越えたいと思います。

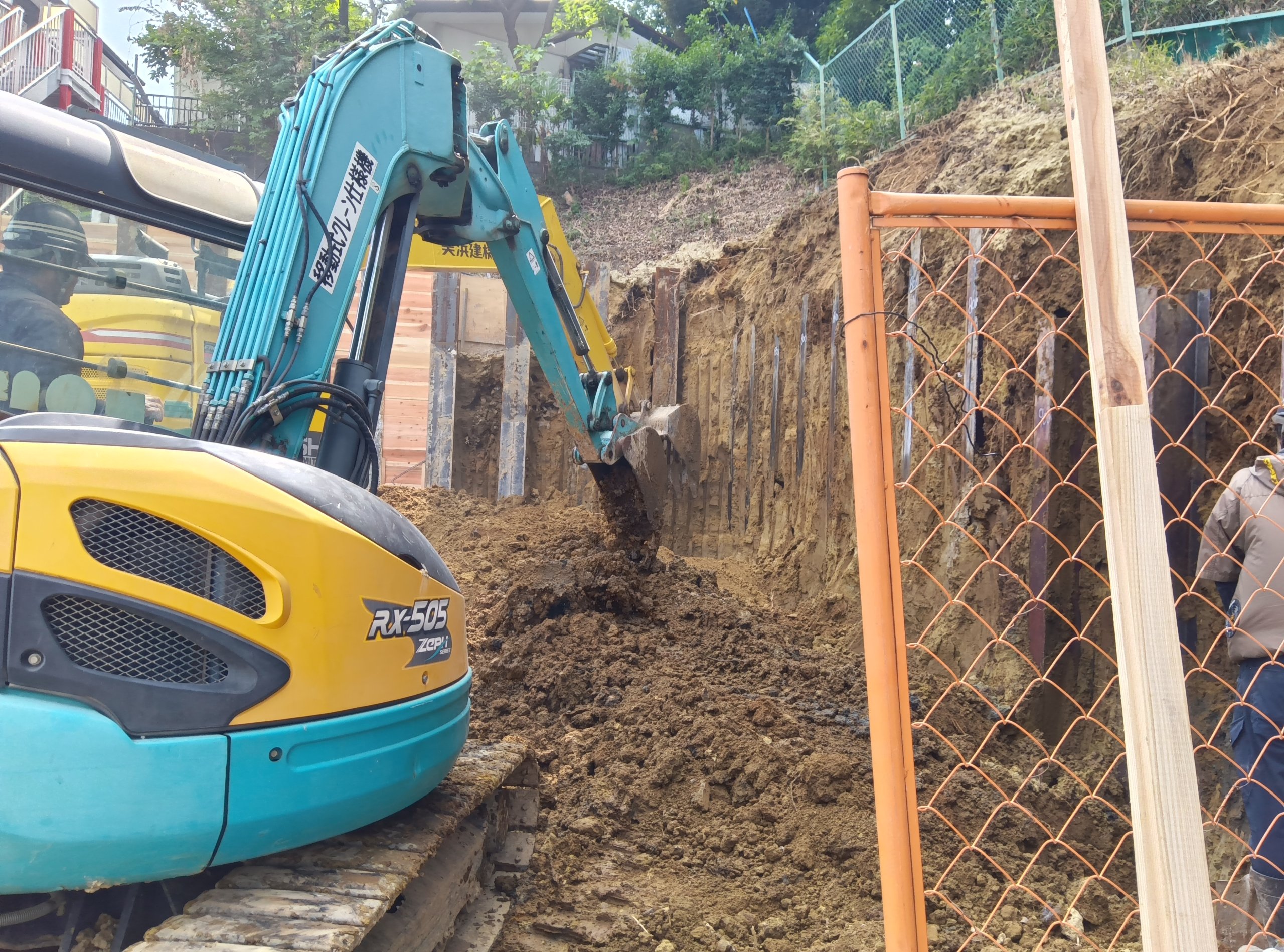

・残土出し

先月打ち込んだH形鋼を露出させ、矢板を入れる準備をしています。土を削り終わった箇所から長さを合わせた矢板を差し込んでいきます。

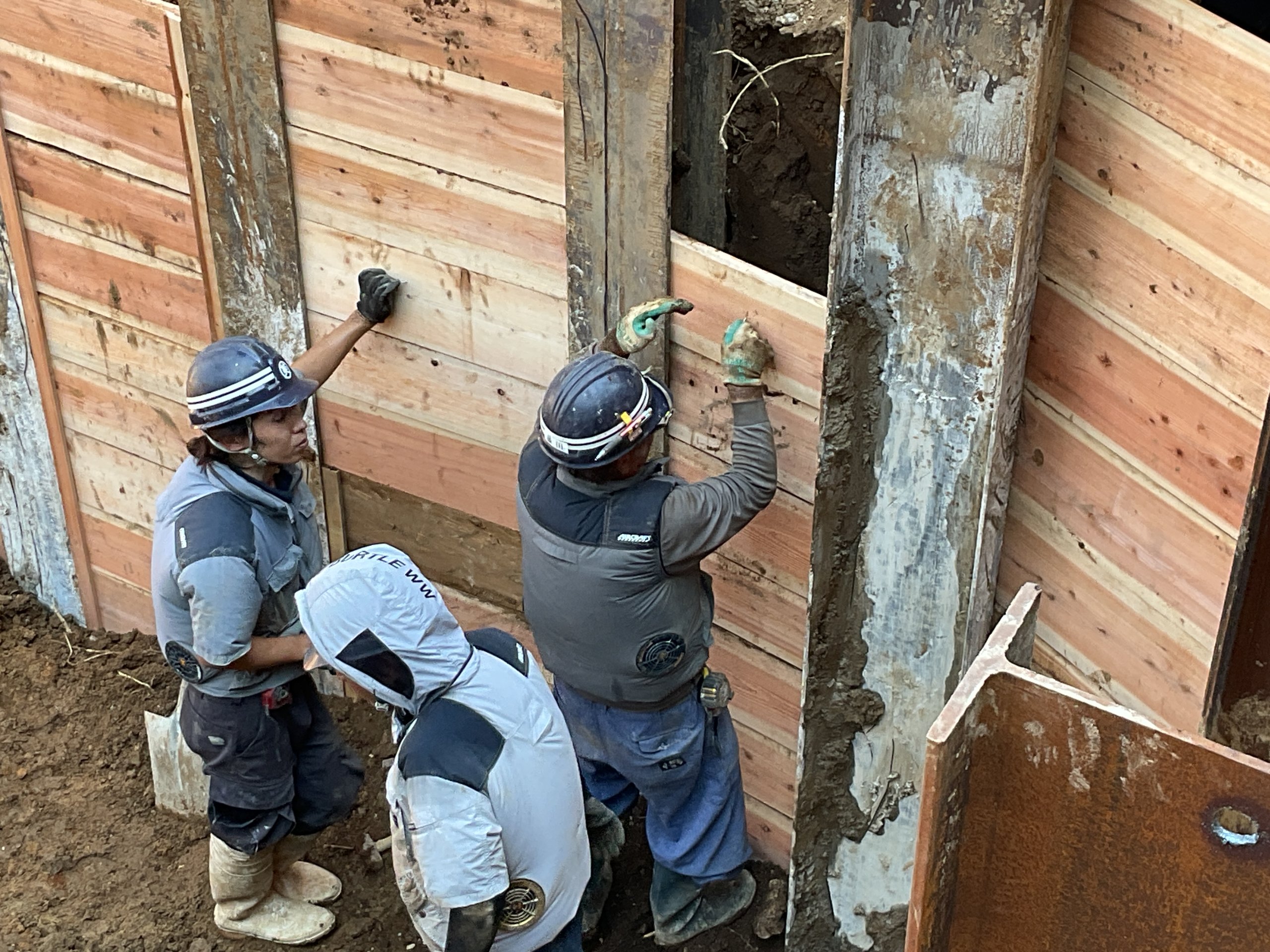

・矢板入れ

先月打設したH形鋼同士の隙間に矢板を差し込んでいきます。工事の初めに行った簡易山留めと基本的に行う事は変わりませんが、強度やサイズがかなり違います。

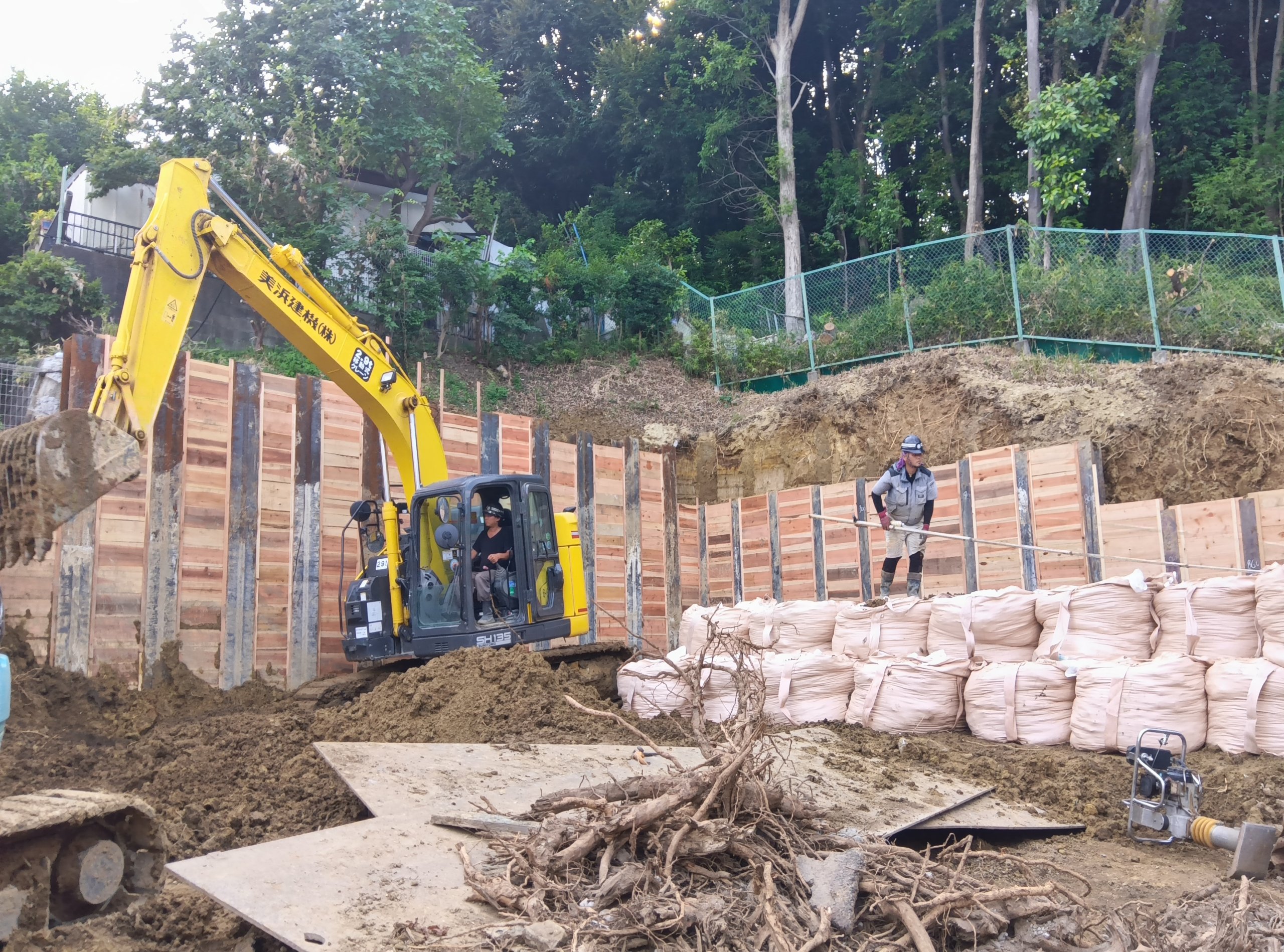

・盛土

アースアンカーを壁面に打設するための土台を造っています。現在の地面から約２ｍほど高さを造ります。

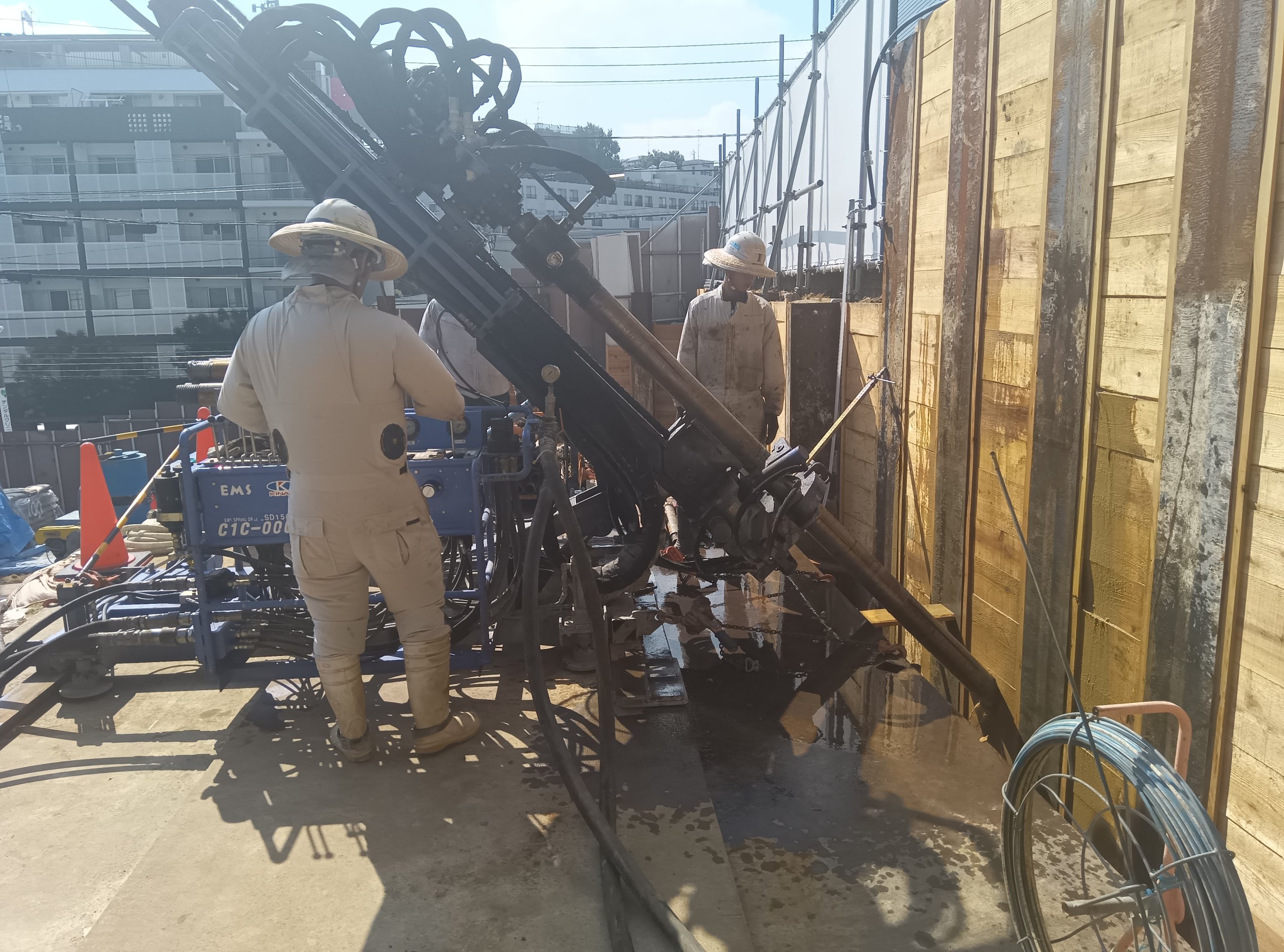

・アースアンカー打設

アースアンカーは安定している層までアンカーを打ち込み、山留め内側に引っ張ることにより外から圧力をかけ、山留が内側に倒れないように支える効果があります。

内側で支える切梁を減らして重機などが動きやすくなるメリットがありますが、隣地の地下にアンカーが届いてしまうので近隣の方の許可が必要な工法です。

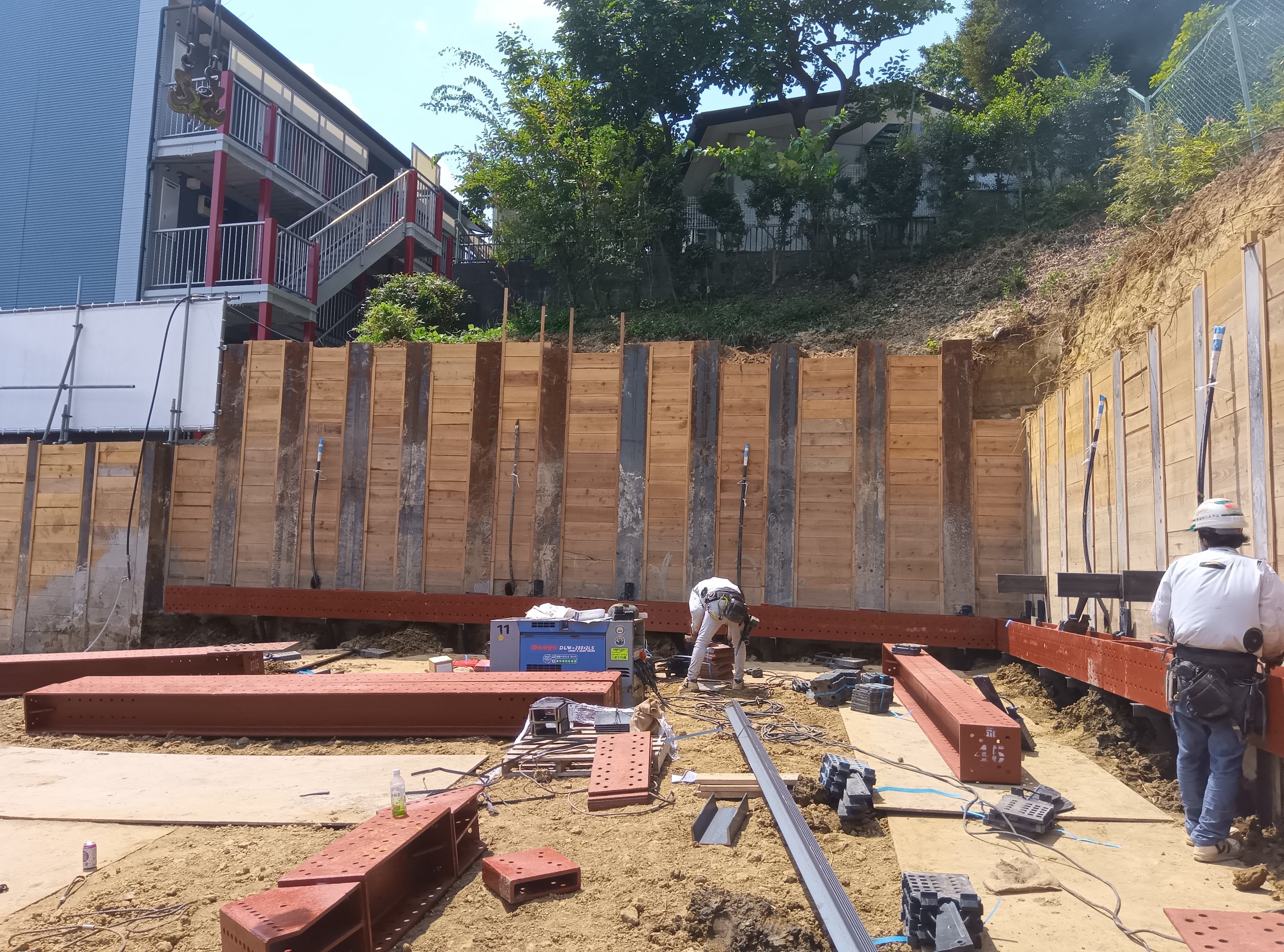

・腹起し取り付け

腹起しは山留壁に水平に作用する力を支えるためのものです。H形鋼を受ける部材を溶接してつけ、その上にH形鋼を横向きでのせます。

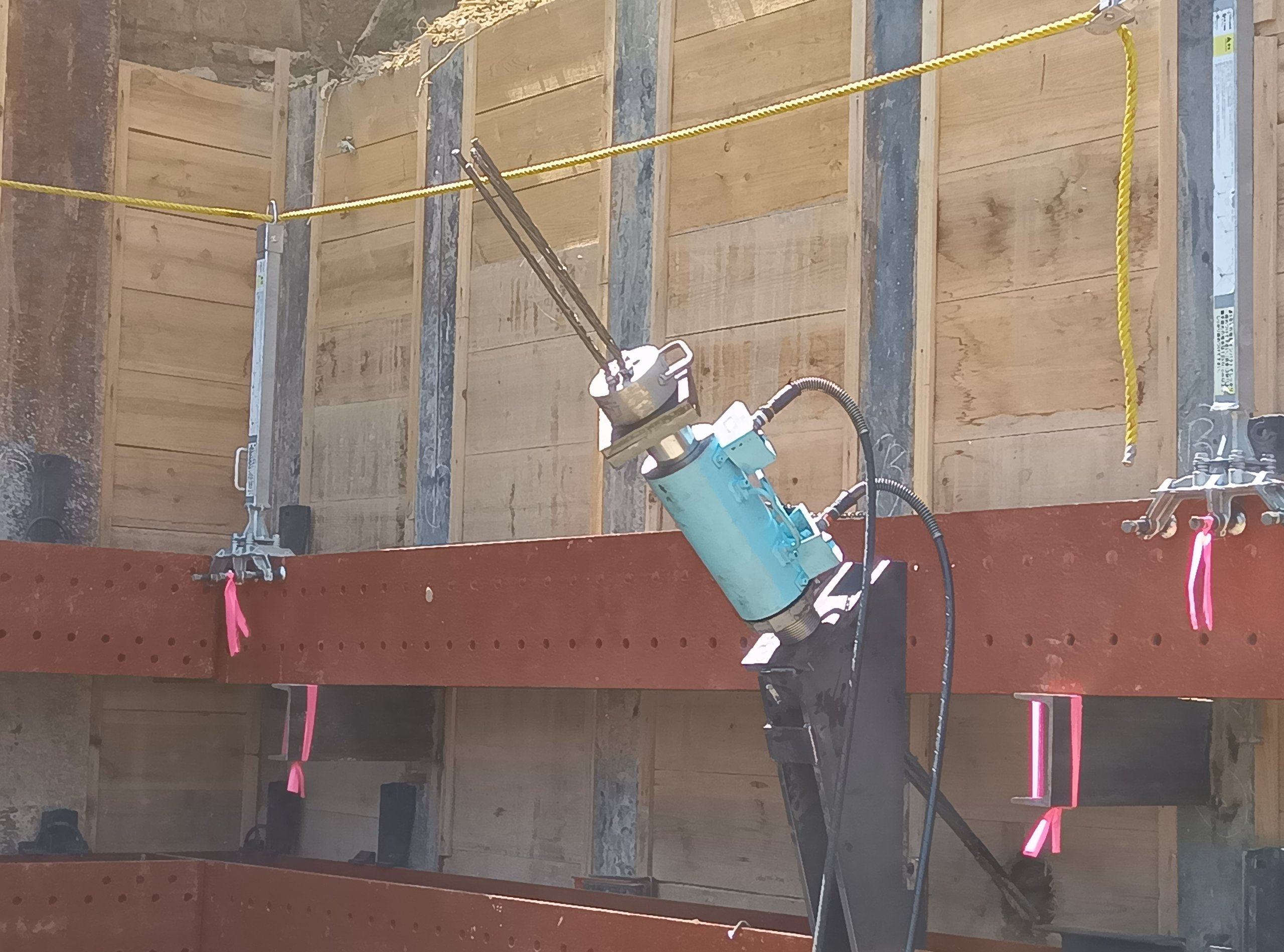

・アースアンカー緊張

ケーブルを傷つけないように機械で緊張していきます。この日は特に暑く鉄板の上に居るとすぐに汗だくになっていました。

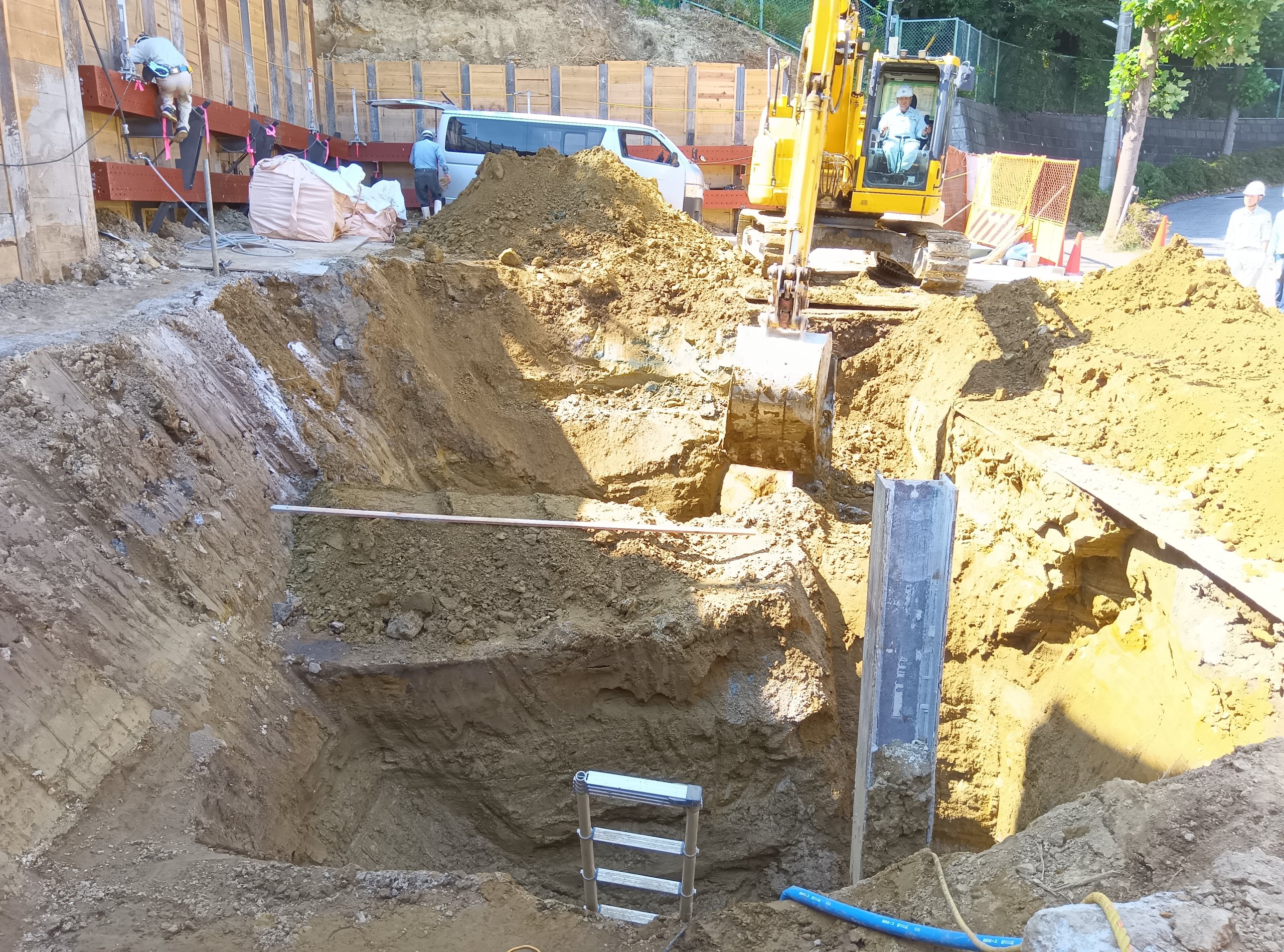

・一次根伐

斜梁を取り付けるために、掘削しています。５ｍ程の穴をユンボで掘りました。実際に目にすると、思っていたよりも深く感じました。

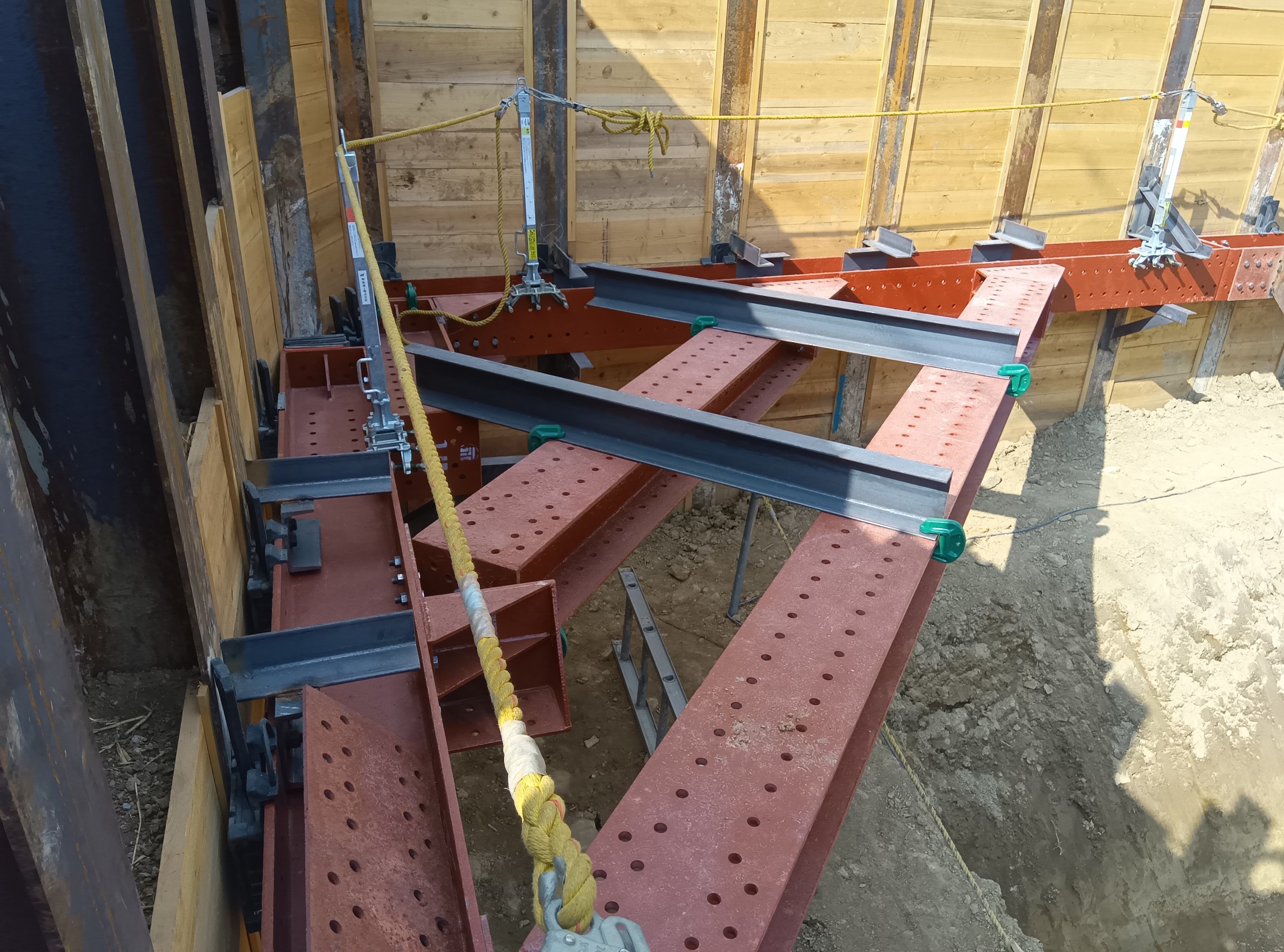

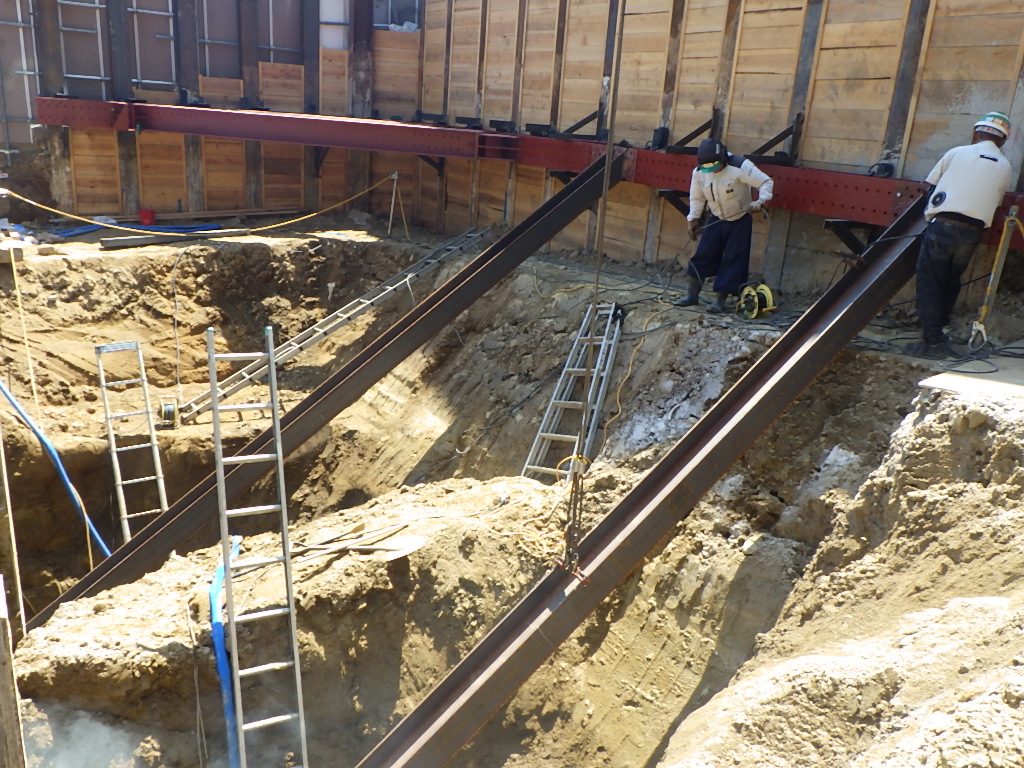

・斜梁取り付け

山留壁に対し、斜めにかかる切梁です。山留壁を内側から支えています。一次根伐時と比べると地面に垂直に打ち込んであったH形鋼の高さが低くなっていて写真に写らなくなっています。これは不要になった部分を切断したからです。

・火打梁取り付け

山留めだけでなく家屋にも使われている角を支える梁です。水平方向にかかる力による変形を防ぎます。

・仮囲い設置（１枚目：施工中　２枚目：施工後）

隣地階段、通路に面した部分に仮囲いを設置しました。視覚・物理的な不安が減り安全性が向上しました。

９月に入り、厳しい暑さにも慣れてきました。そして改めて空調服の効果を実感しています。しばらく根伐を行うので、空調服などを活用して体調不良者が出ないよう工事を進めていきたいです。

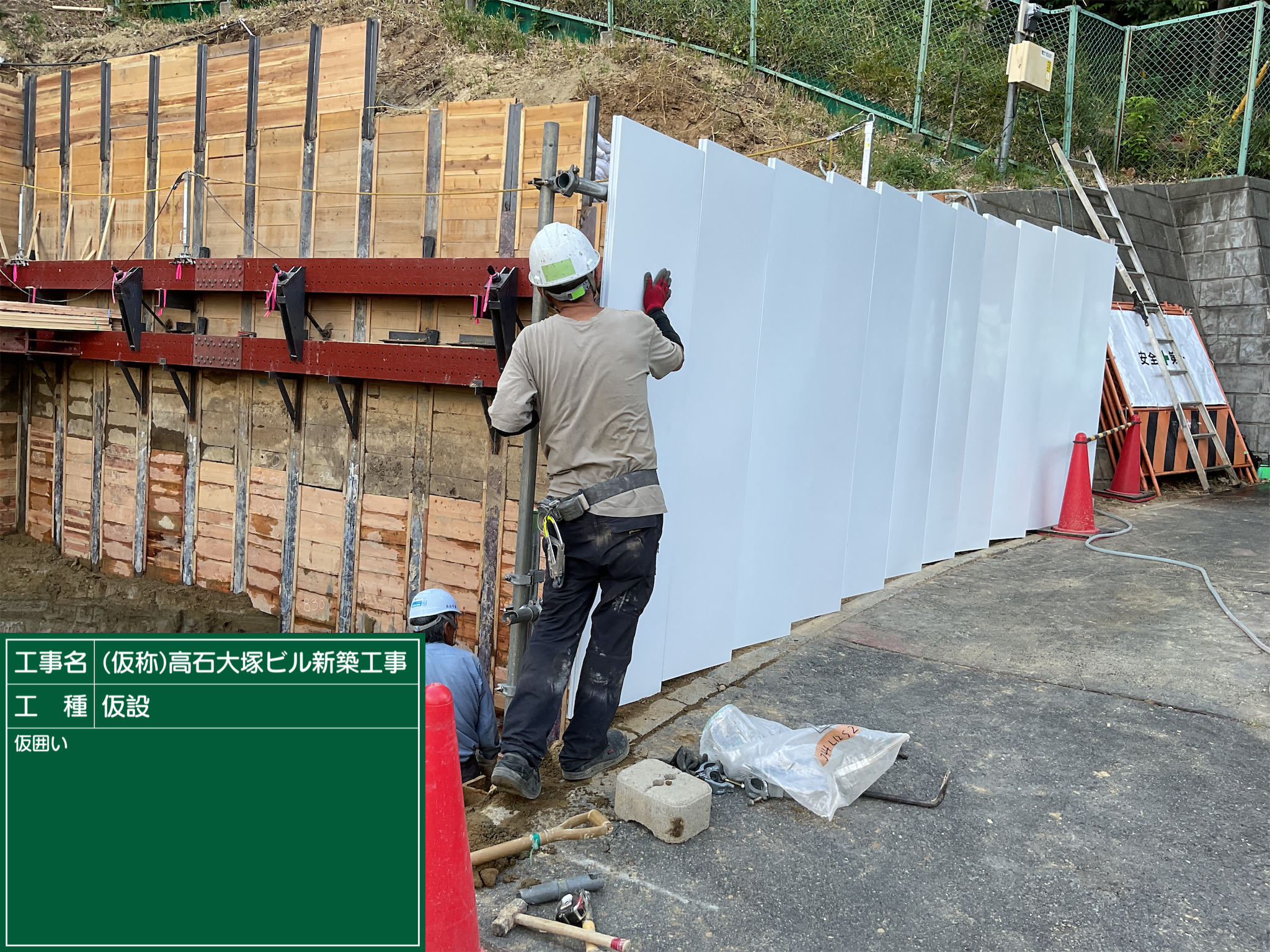

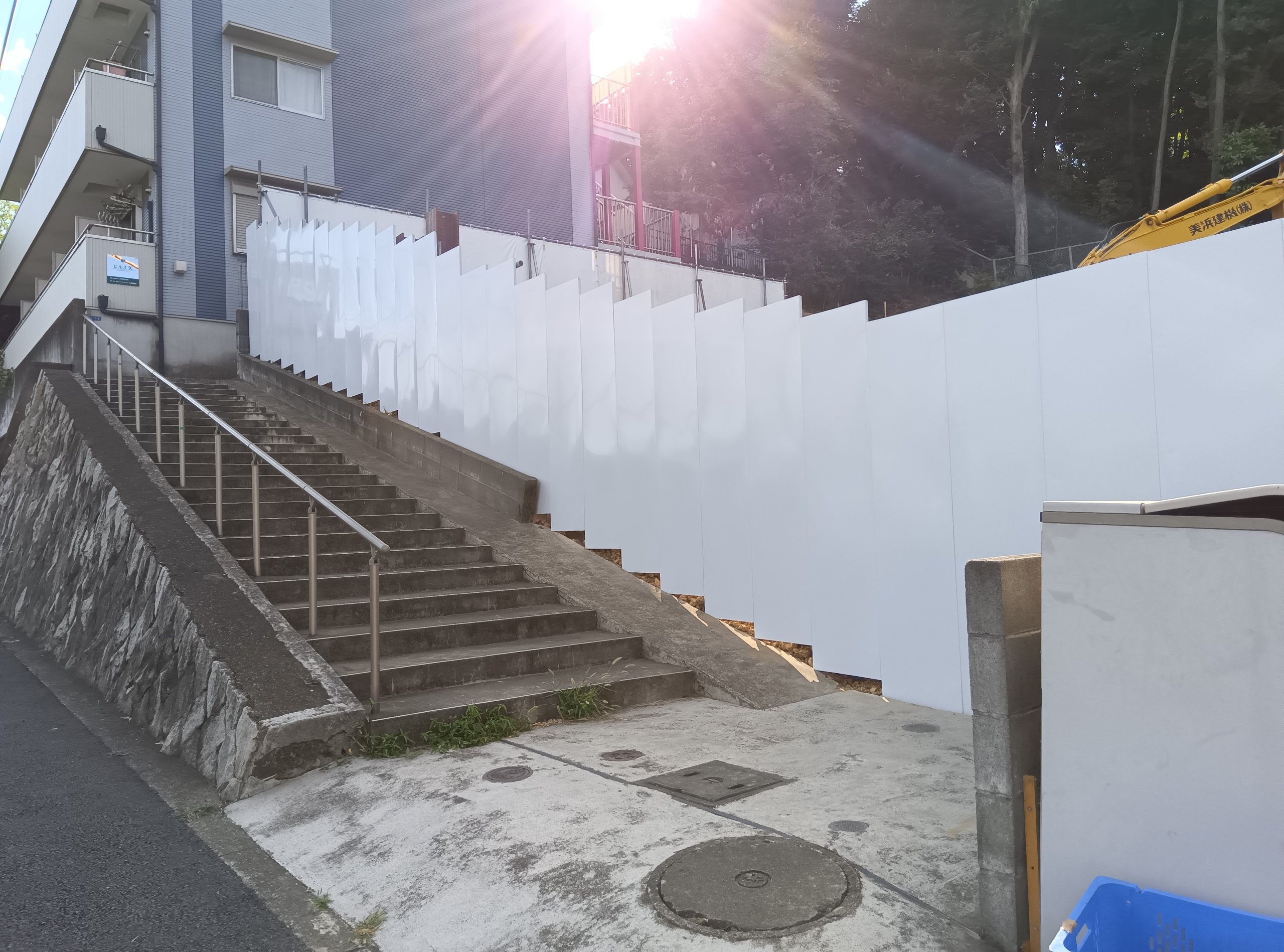

・仮囲い設置

先月は一部にしか仮囲いを設置できなかったので、仮設できなかった場所に仮囲いを設置しています。

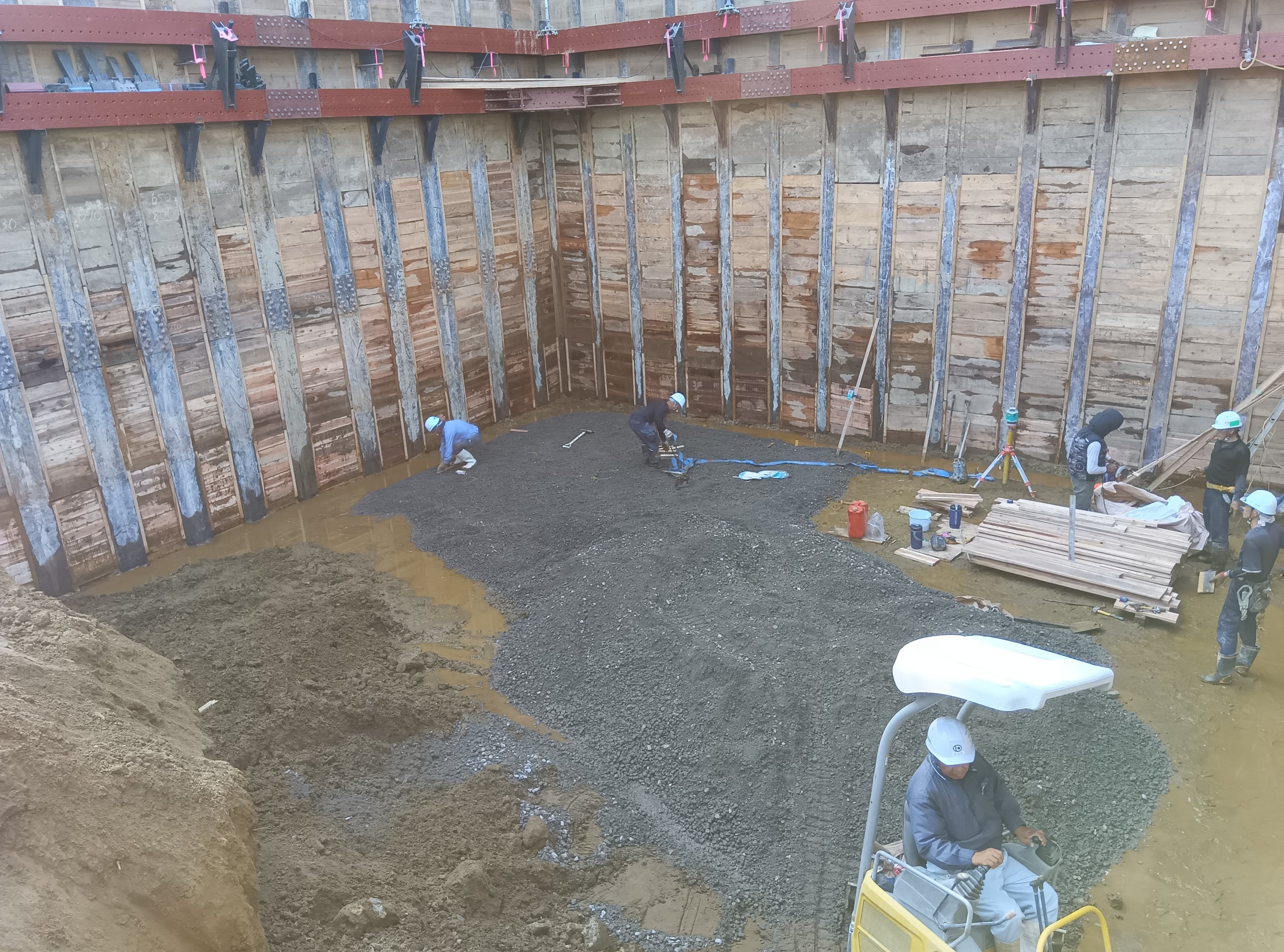

・根伐、床入れ、砕石敷き

耐圧スラブや基礎を作るために、約４m程掘削しました。捨コンクリートを打設するため地面を平行にならし、砕石敷きをしていきます。

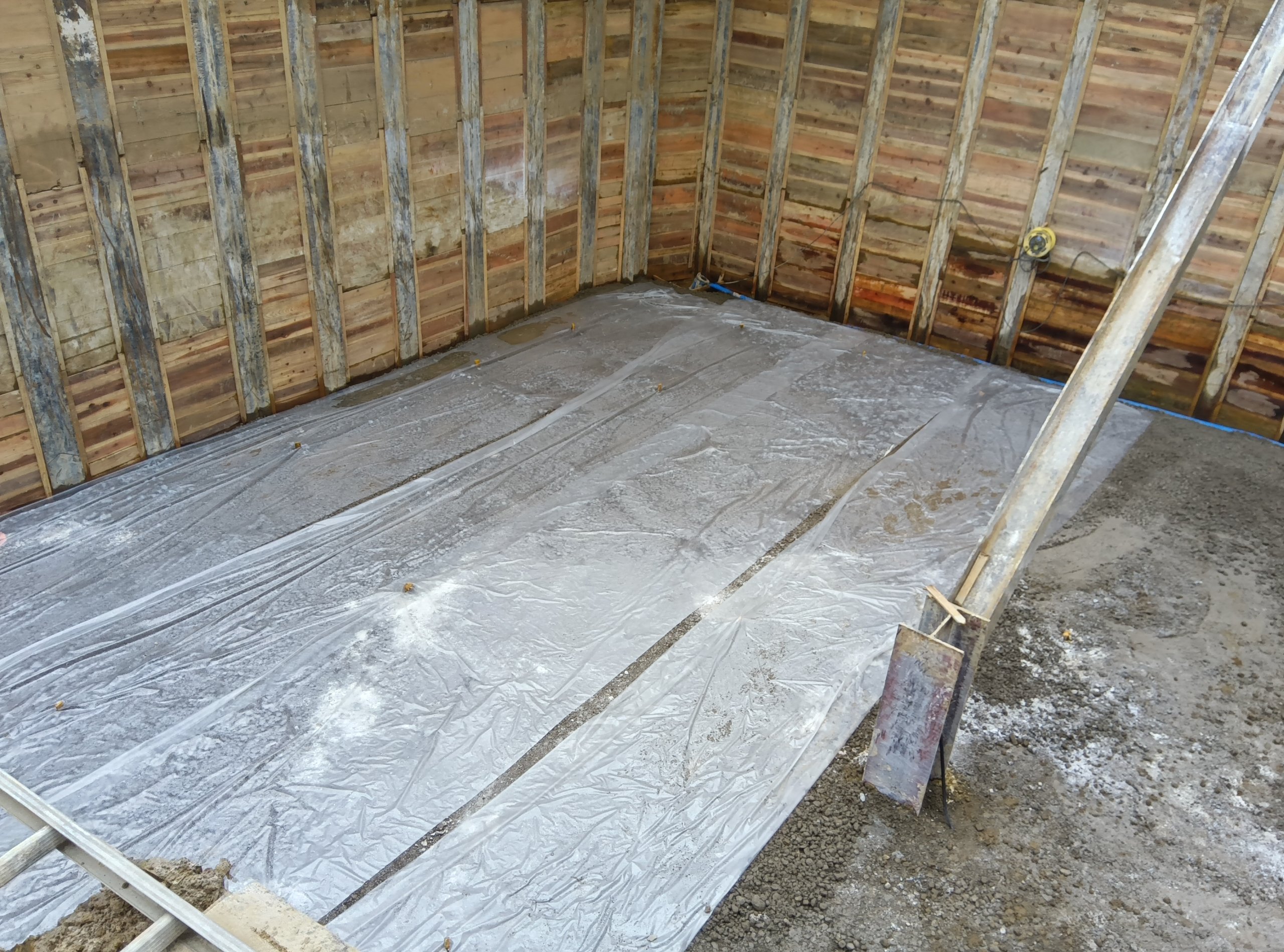

・防湿シート敷き

捨てコンクリートを打設する前に防湿シートを敷いています。　名前の通り地面からの湿気を防ぐことができます。

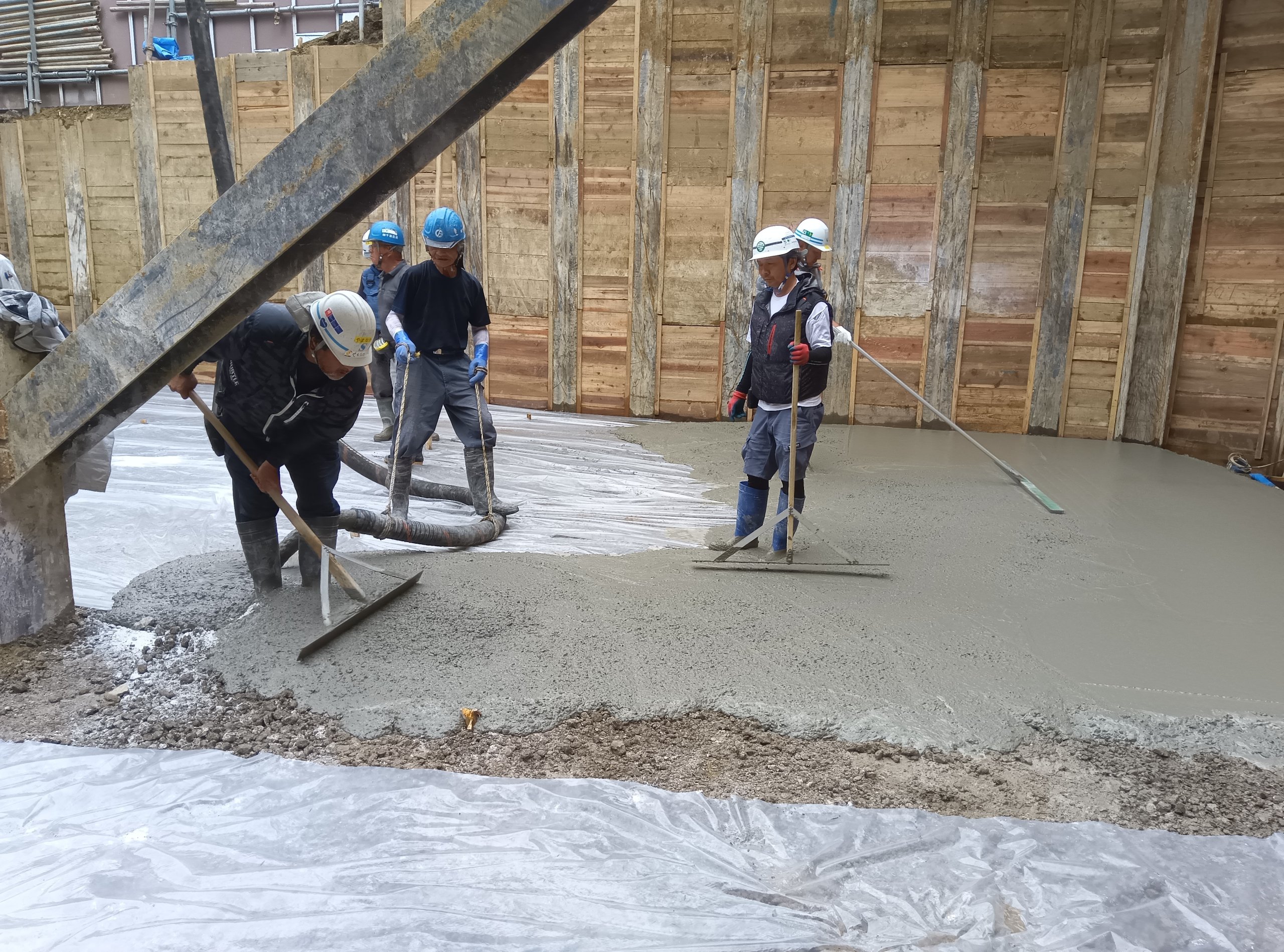

・捨てコンクリート打設

捨てコンクリートを打設することで、作業を行いやすくしたりその上に墨出しを行えるようになります。

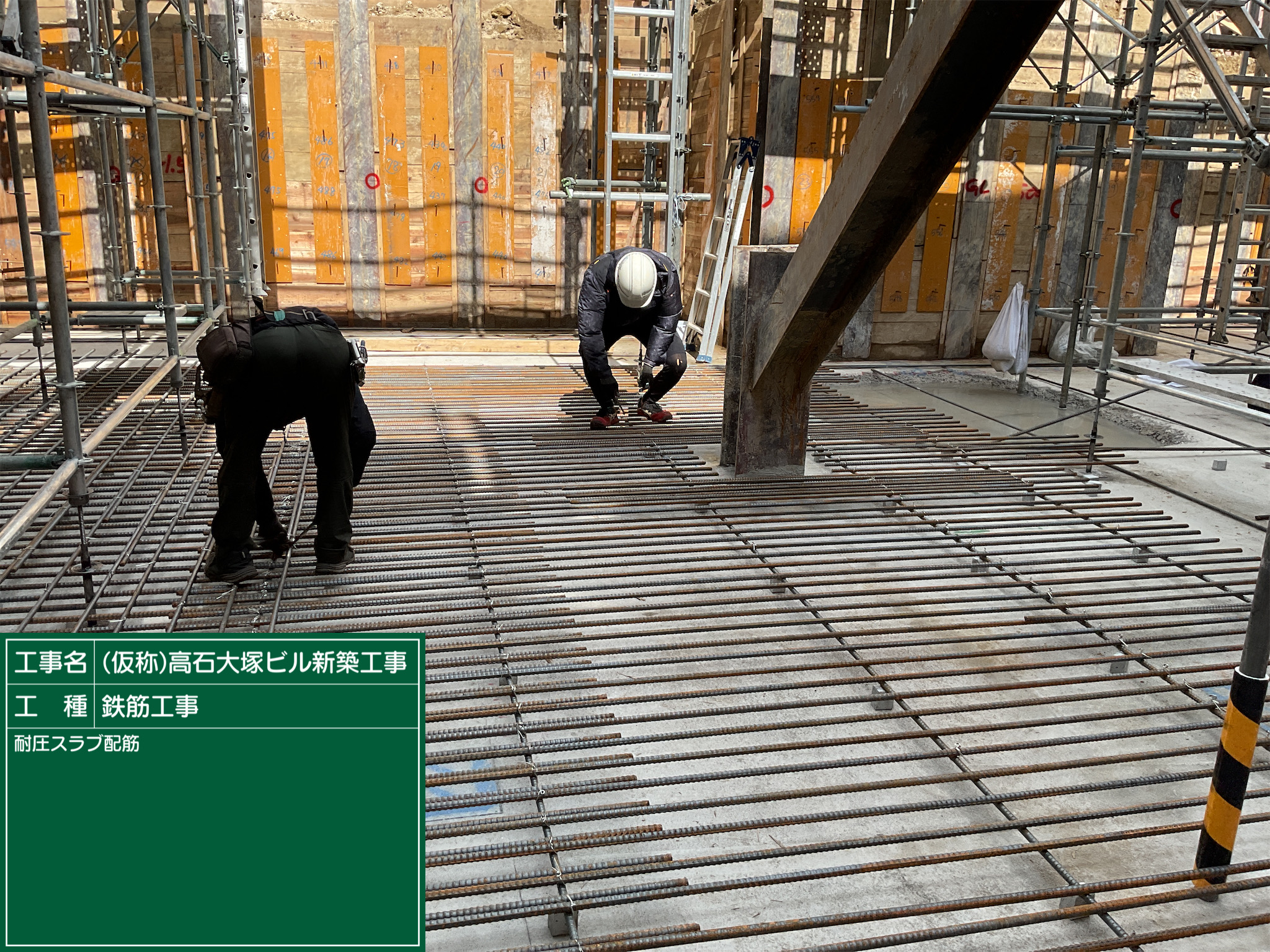

・耐圧スラブ配筋

耐圧スラブは、建物を支えている分厚いコンクリートです。鉄筋の上を歩く時、足がはまってしまう事があるので最初はなかなか慣れず大変でした。

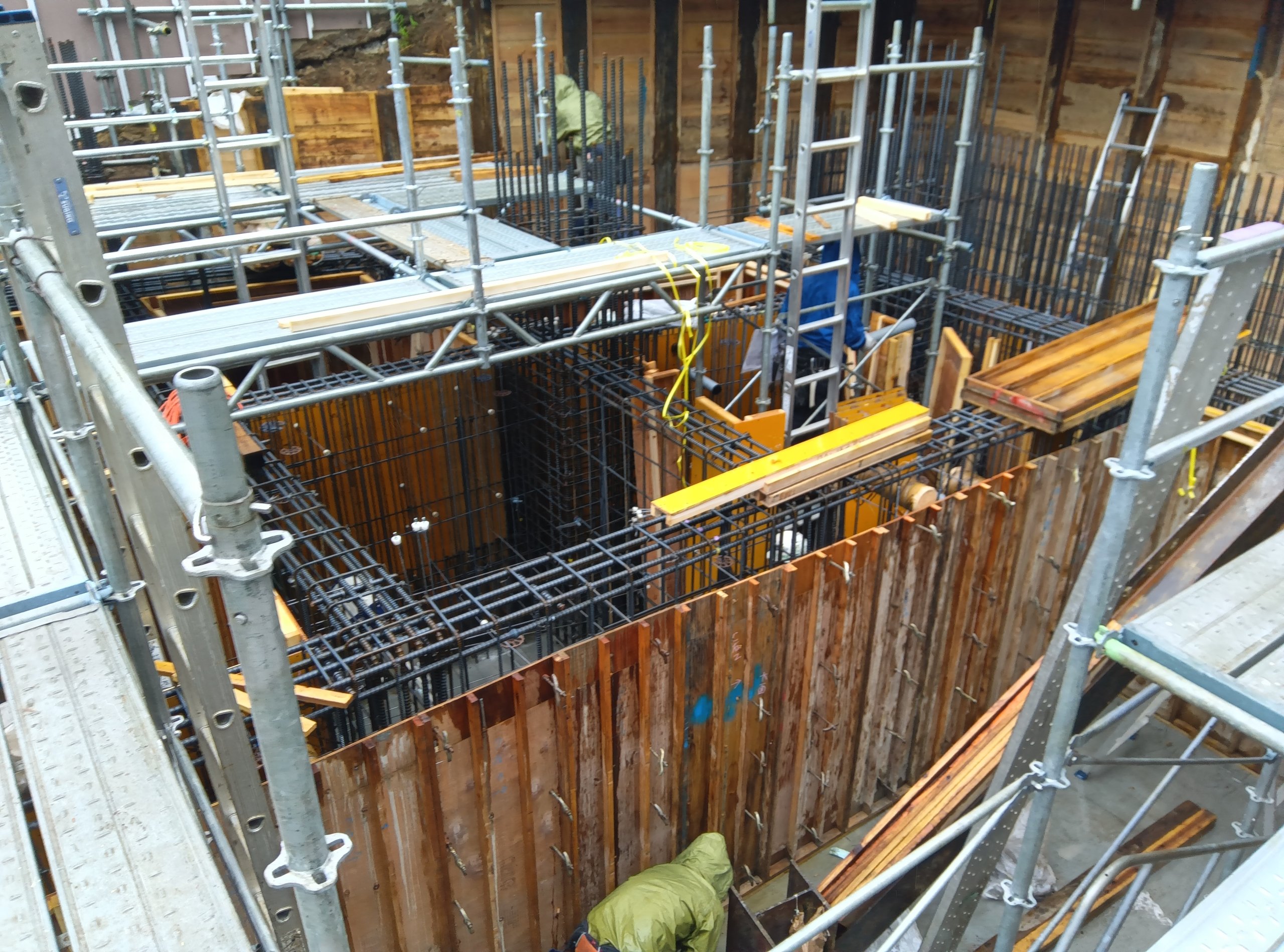

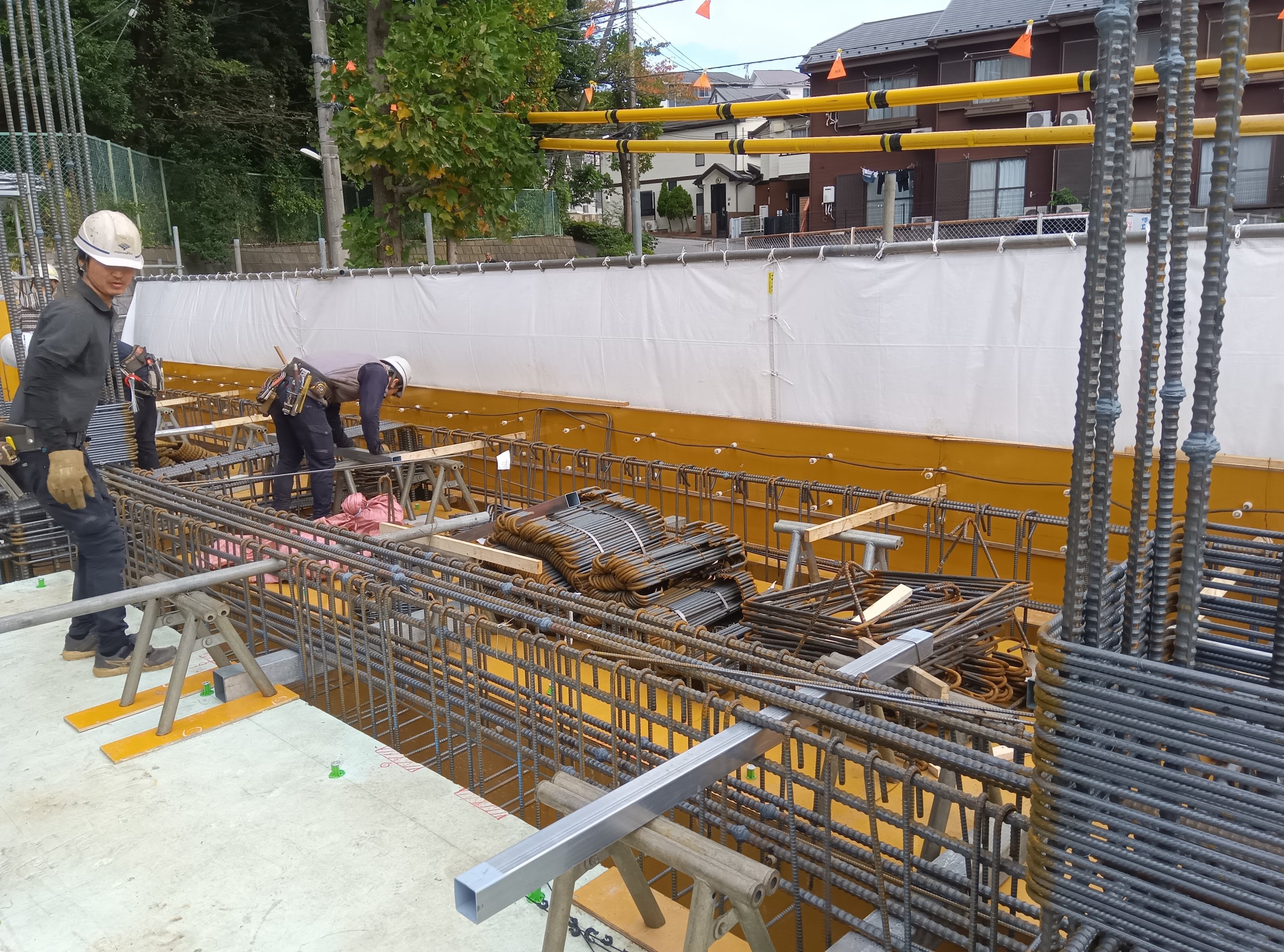

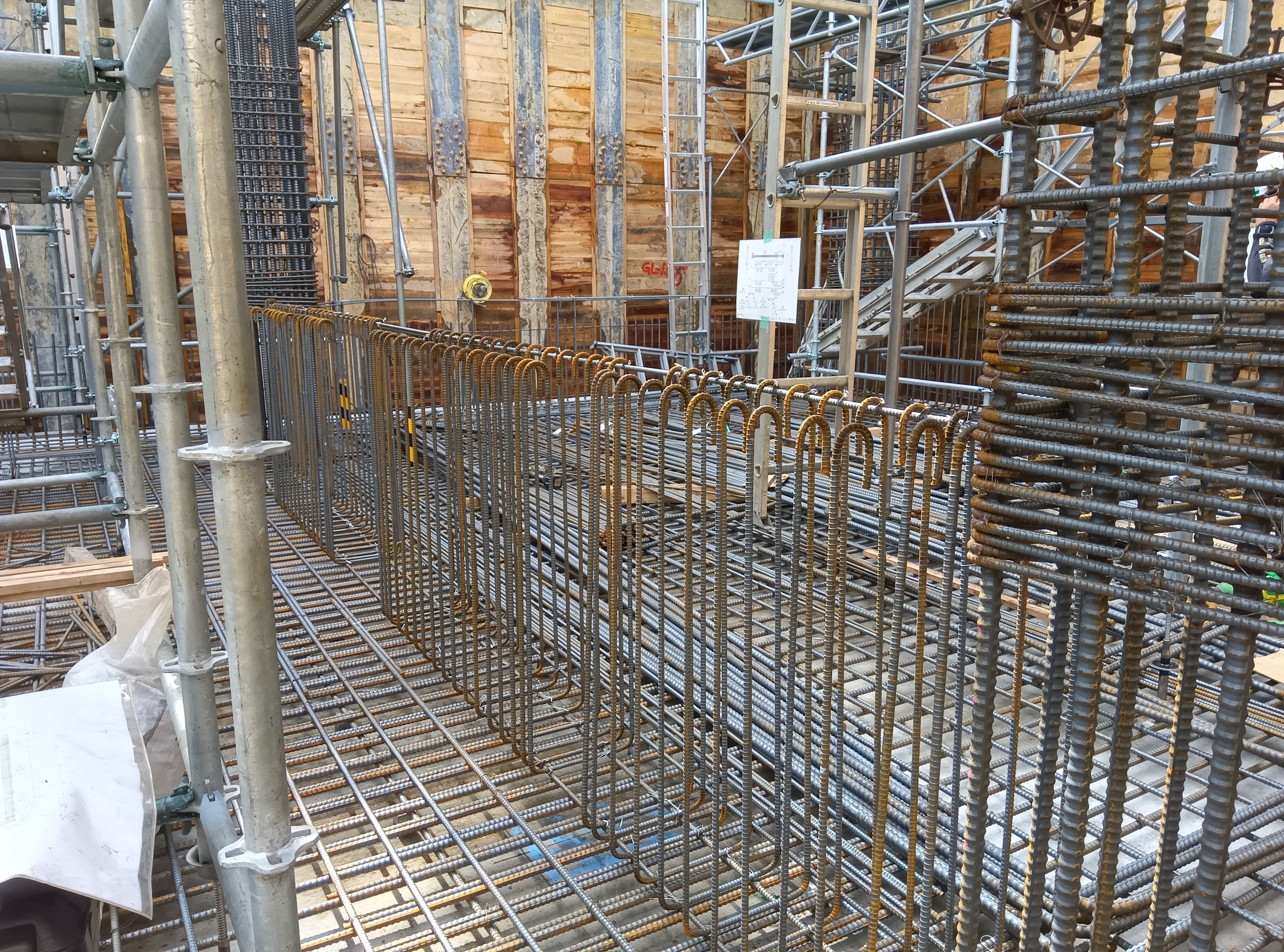

・柱、地中梁配筋

柱と地中梁を配筋しています。職人さんの様子を見て、邪魔にならないよう主筋の本数やその他の鉄筋同士の間隔を確認します。

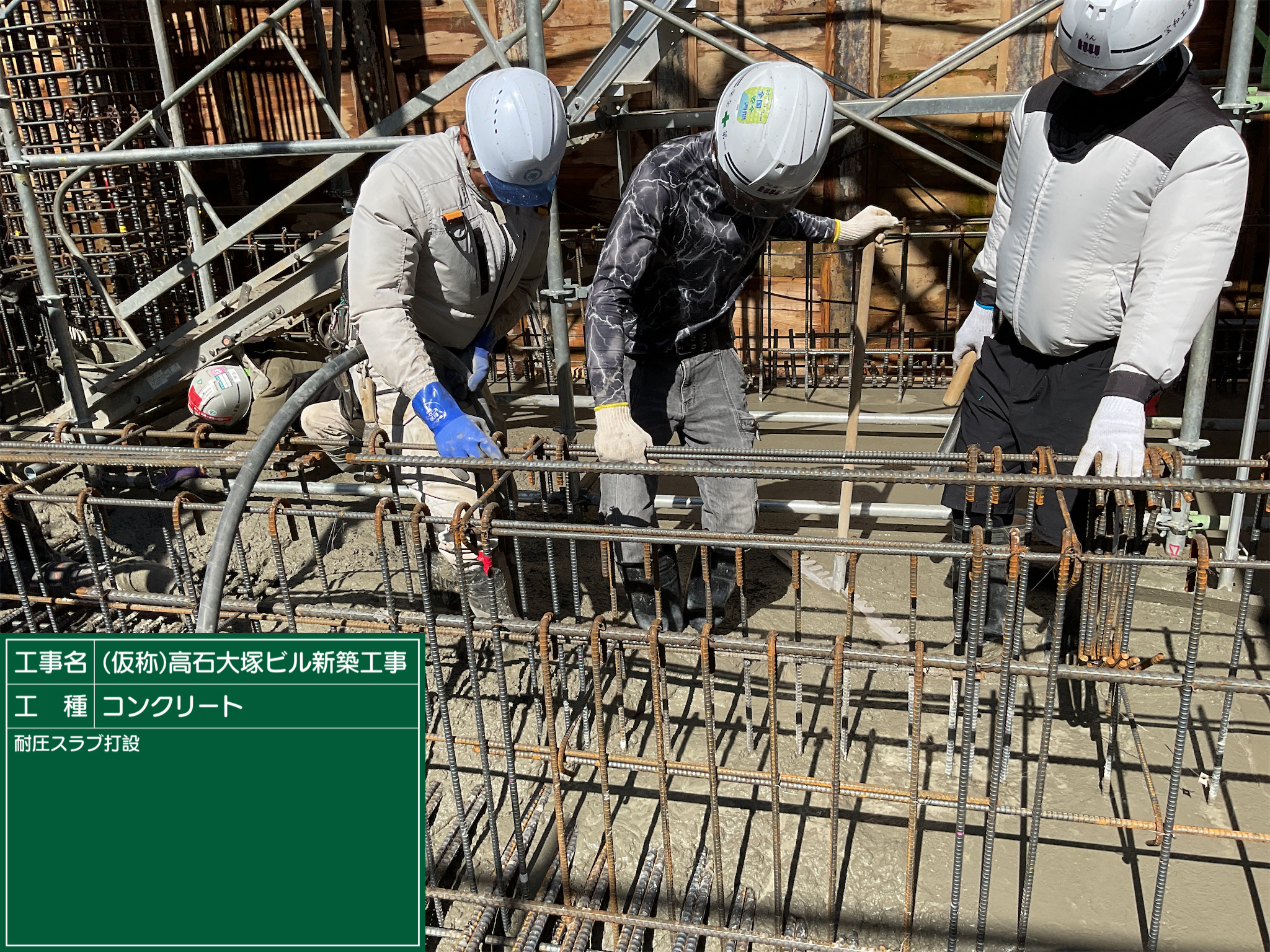

・耐圧スラブコンクリート打設

黒板右辺りに赤いテープのついた鉄筋があります。これは、その鉄筋の下部にあるコンクリート天端を示した白いテープが見えなくなってもどの鉄筋に印がついているか、分かるようにしています。

真夏の暑さを乗り越え、無事に１０月を迎えることができました。これからは気温が下がり始めますが、引き続き安全第一で施工していきます。

・基礎部分足場解体

足場が残っていると上の階のスラブ(床)型枠が組めないため、解体しています。

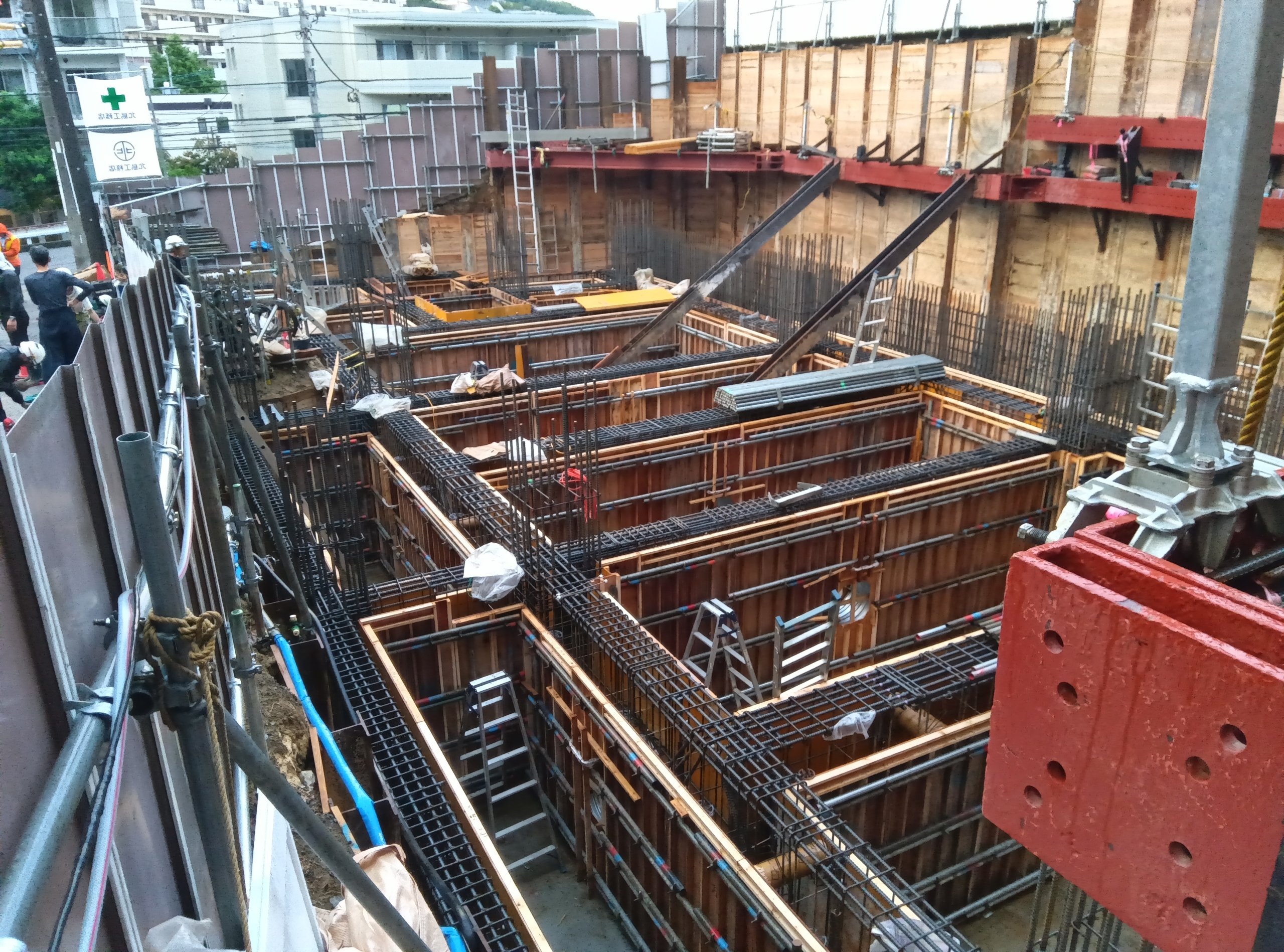

・柱、地中梁型枠建て込み

型枠を組んでいます。この後上の階のスラブ(床)型枠も組んでいきます。

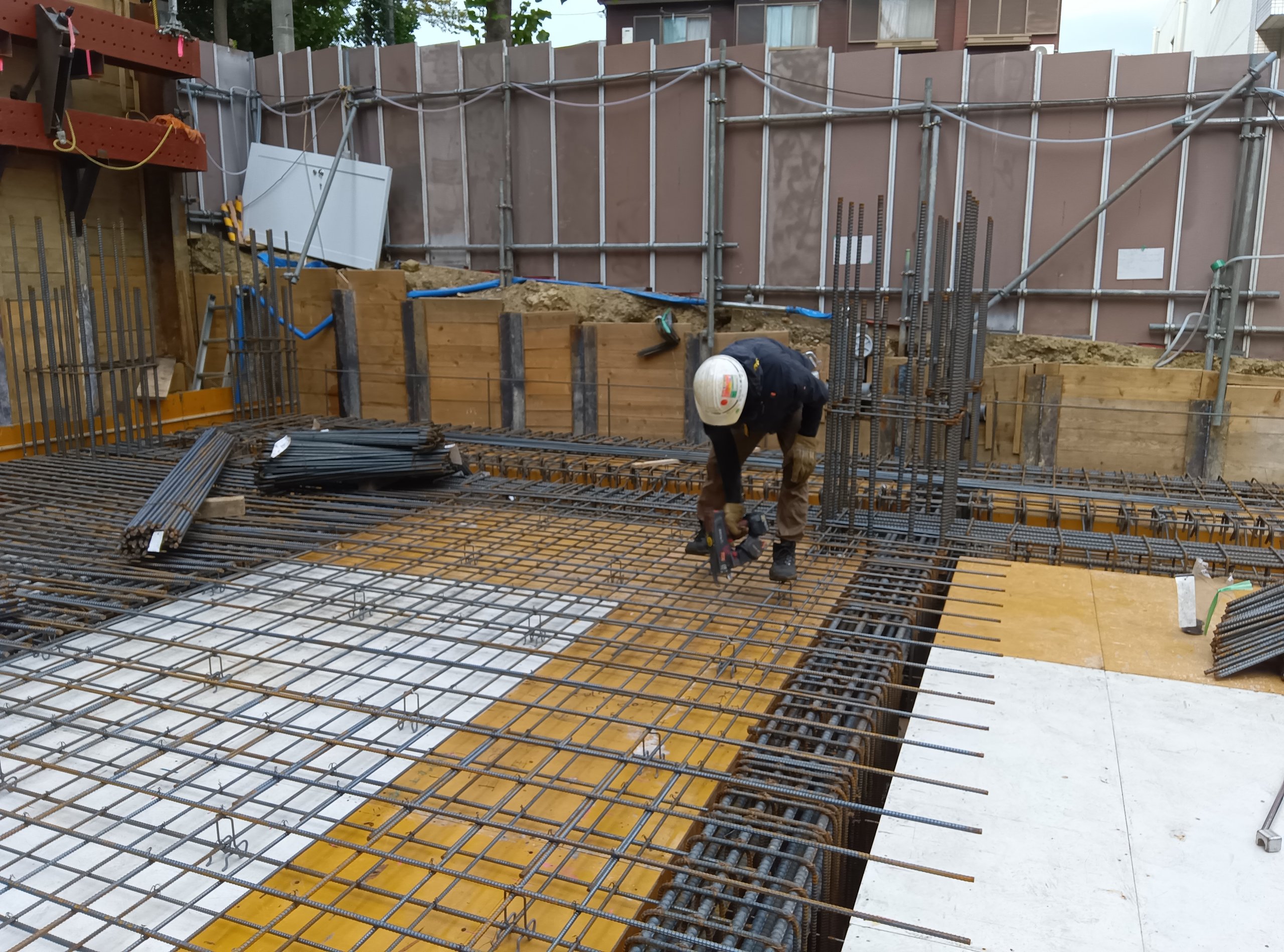

・B１階スラブ配筋

組んだ型枠の上に、B１階のスラブ(床)配筋をしています。まず下筋を組み、その後上筋をスペーサーと言う、写真に写っている支えをつかい組んでいきます。

コンクリートを打設するまで足元がこのままなので、移動が少し疲れます。現場外に出ると足裏に安心感があります。

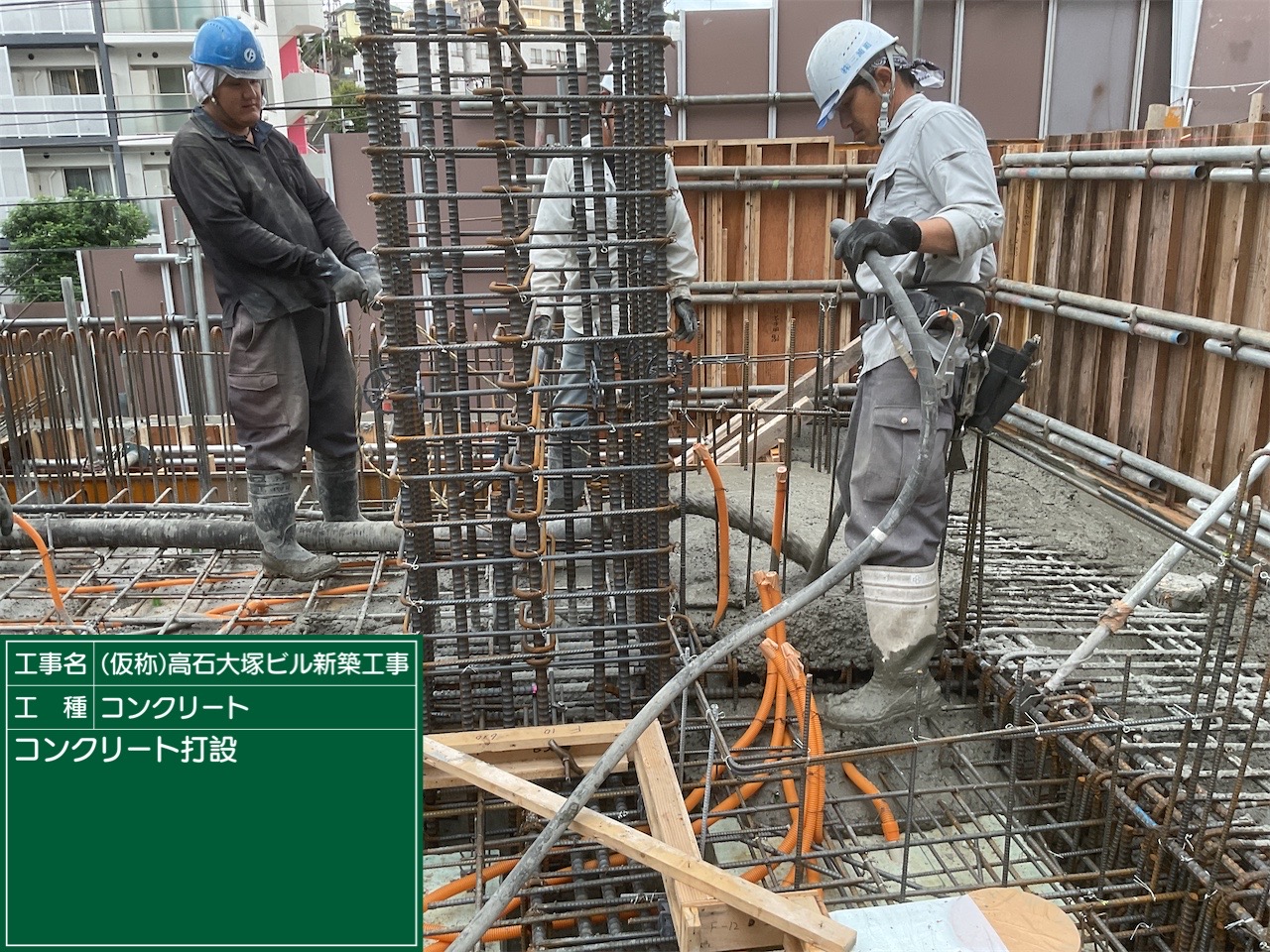

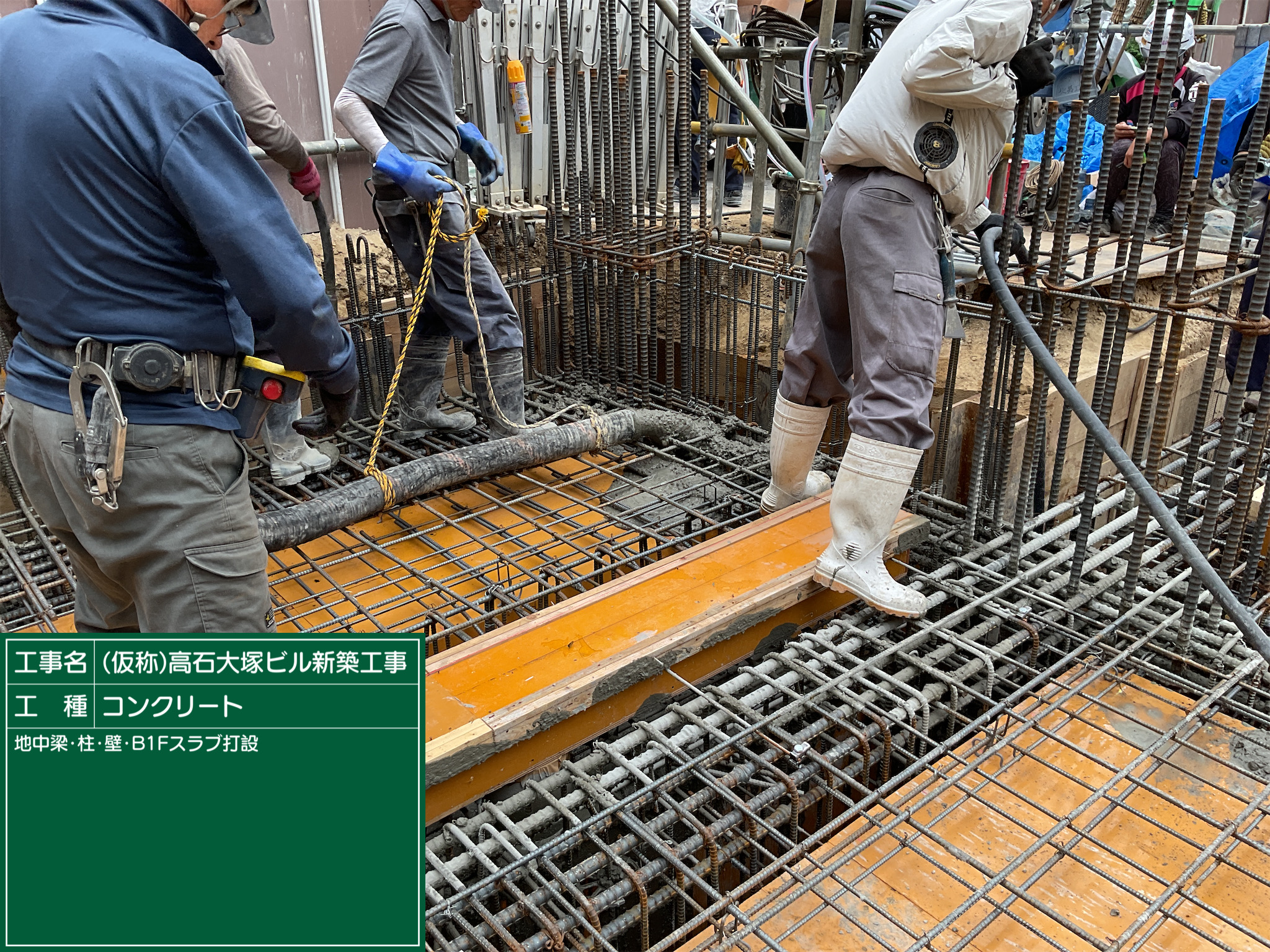

・地中梁、柱、B１階スラブ コンクリート打設

地中梁、柱に先にコンクリートを流し込み、最後にB１階スラブを終わらせます。コンクリートが隙間なく流れるよう、振動機を職人さんが均等に差し込みます。

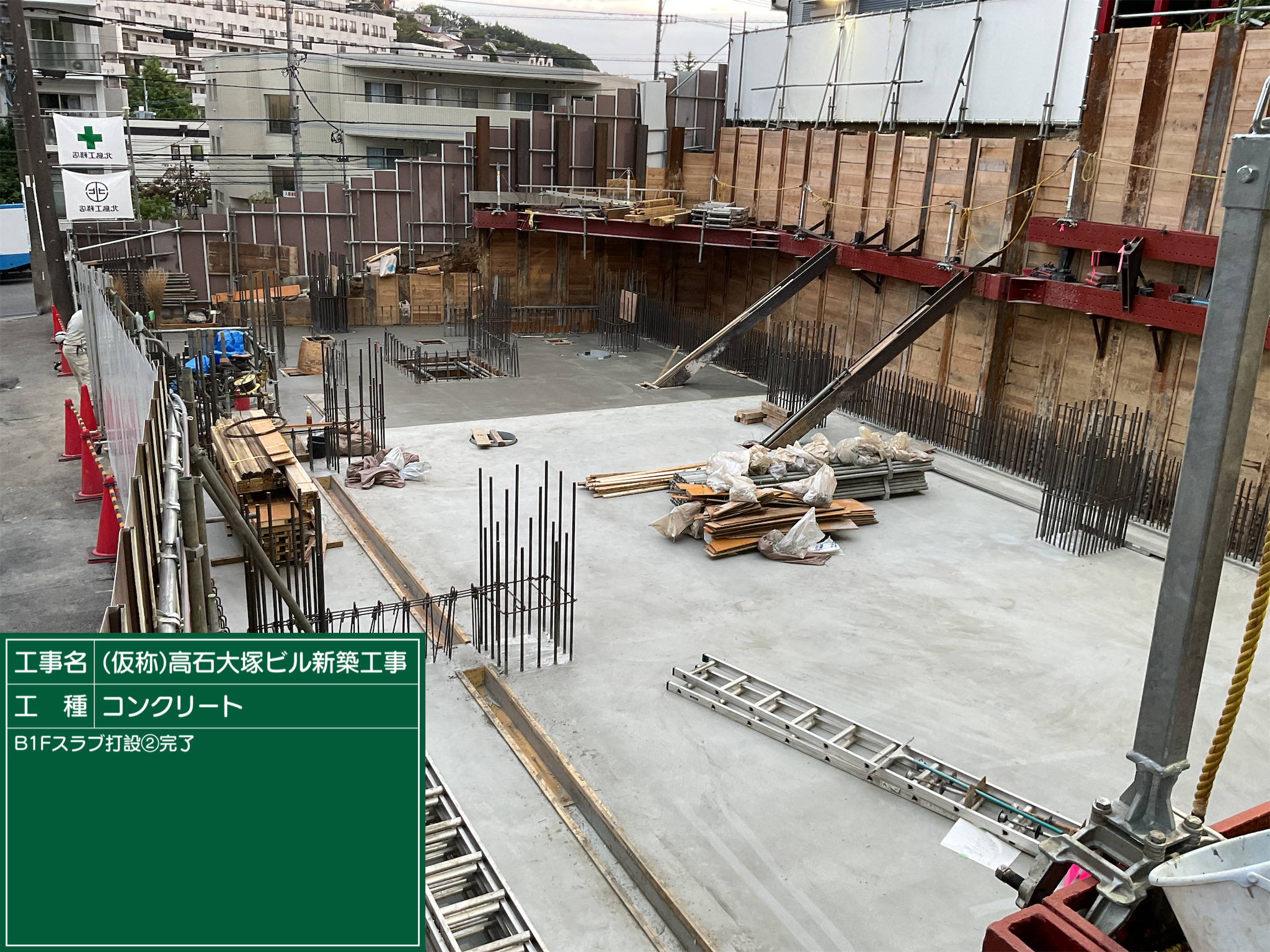

・コンクリート打設後

今回は二日に分け半分ずつ打設したので、写真手前はすでに固まっています。

一日目のコンクリートが二日目の空間へ流れなかったのは、境目にラス網と呼ばれる網がはいっていたからです。

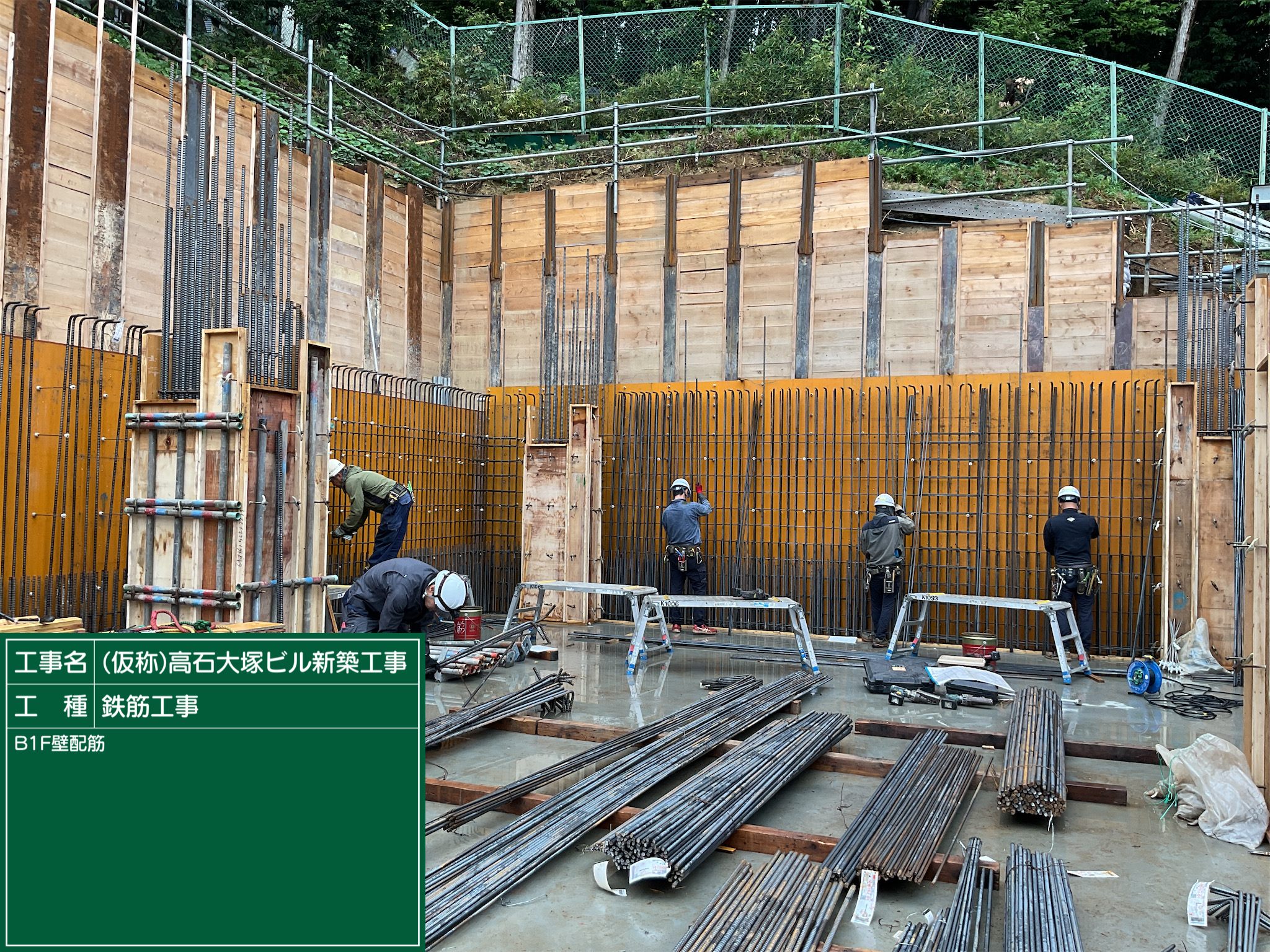

・B１F柱、壁配筋

ここからは今までの繰り返しのように工事が進んでいきます。この日は忙しく、鉄筋を組んで確認が済んだらすぐに大工さんが型枠を組んでいました。

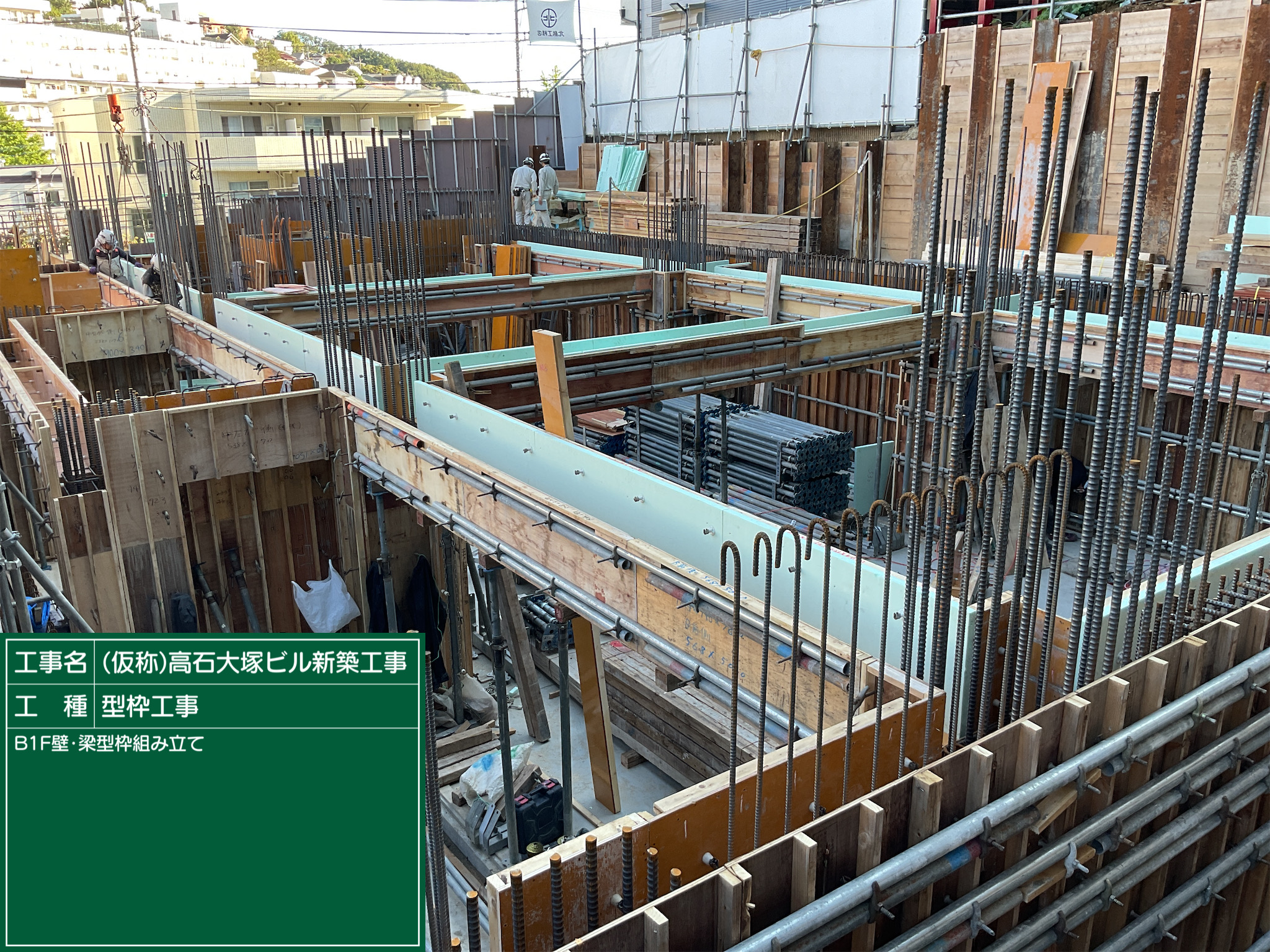

・１F梁型枠組立て

地中梁とは違い２F梁は先に型枠だけを組んでいます。梁型枠の中に見えるのは、断熱材のスタイロフォームという板です。

この後２Fスラブ型枠も組んでいきます。

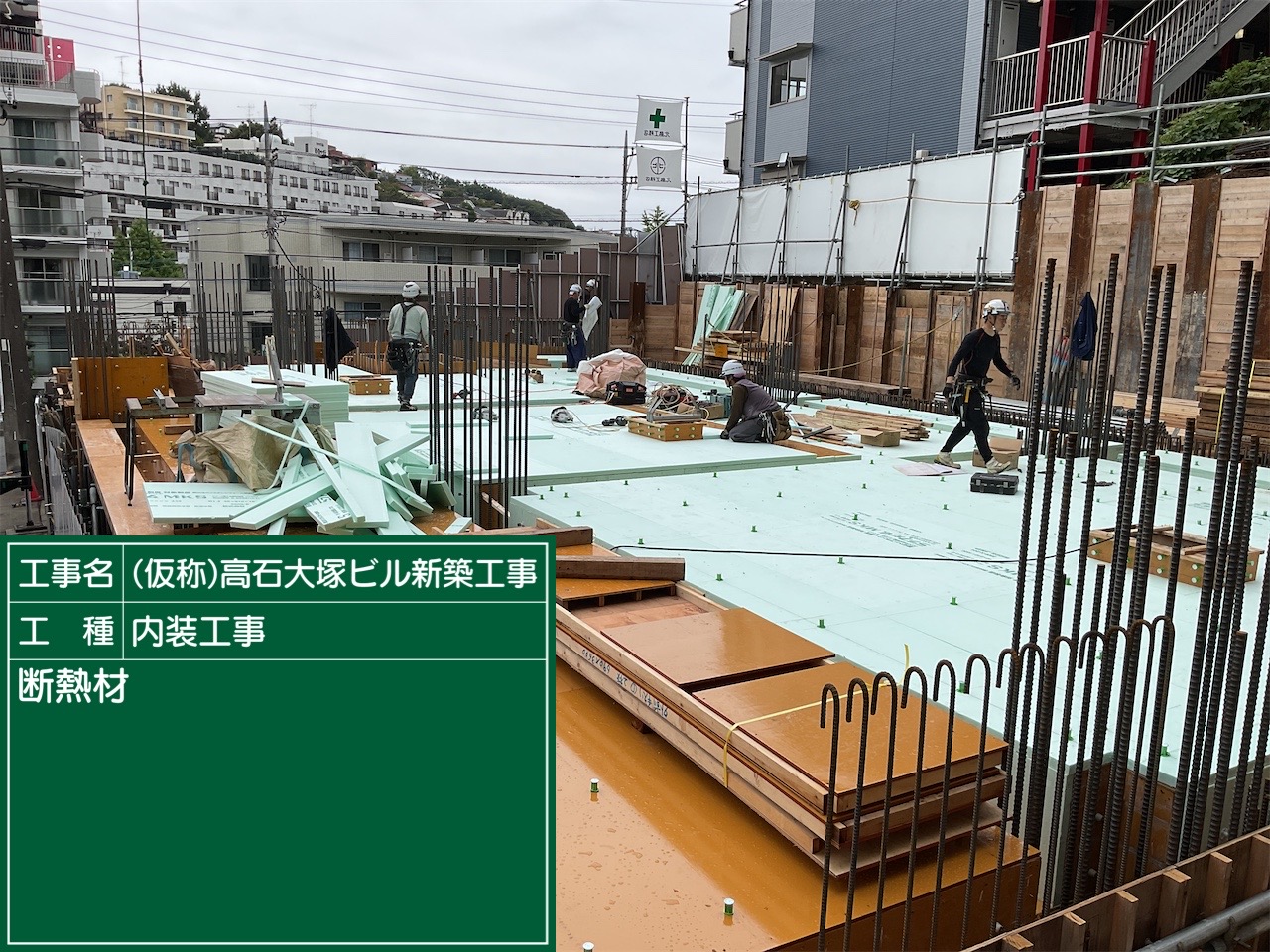

・１Fスラブ断熱材貼り

スラブに鉄筋を組む前に、断熱材を大工さんが貼っています。スタイロフォームは発泡スチロールの一種で、スタイロフォームは樹脂を発泡させて一枚ものとして使い、発泡スチロールは細かい粒子を集めて使うと言う差があるそうです。

・１F梁配筋

写真のように鉄筋を支えて配筋し、終わったら支えを抜き下の溝へ梁を落とします。自分は初めて実際に見たので、綺麗に落ちるのが不思議だと感じました。

この後１Fスラブ配筋を行います。

・B１F柱、壁、１Fスラブ コンクリート打設

１Fスラブまでのコンクリートを打設しています。下の階と比べるとコンクリートの数量は減っていますが、それでも打設するのに丸一日かかるのでコンクリート打設の日は職人さんも監督もかなり疲れます。

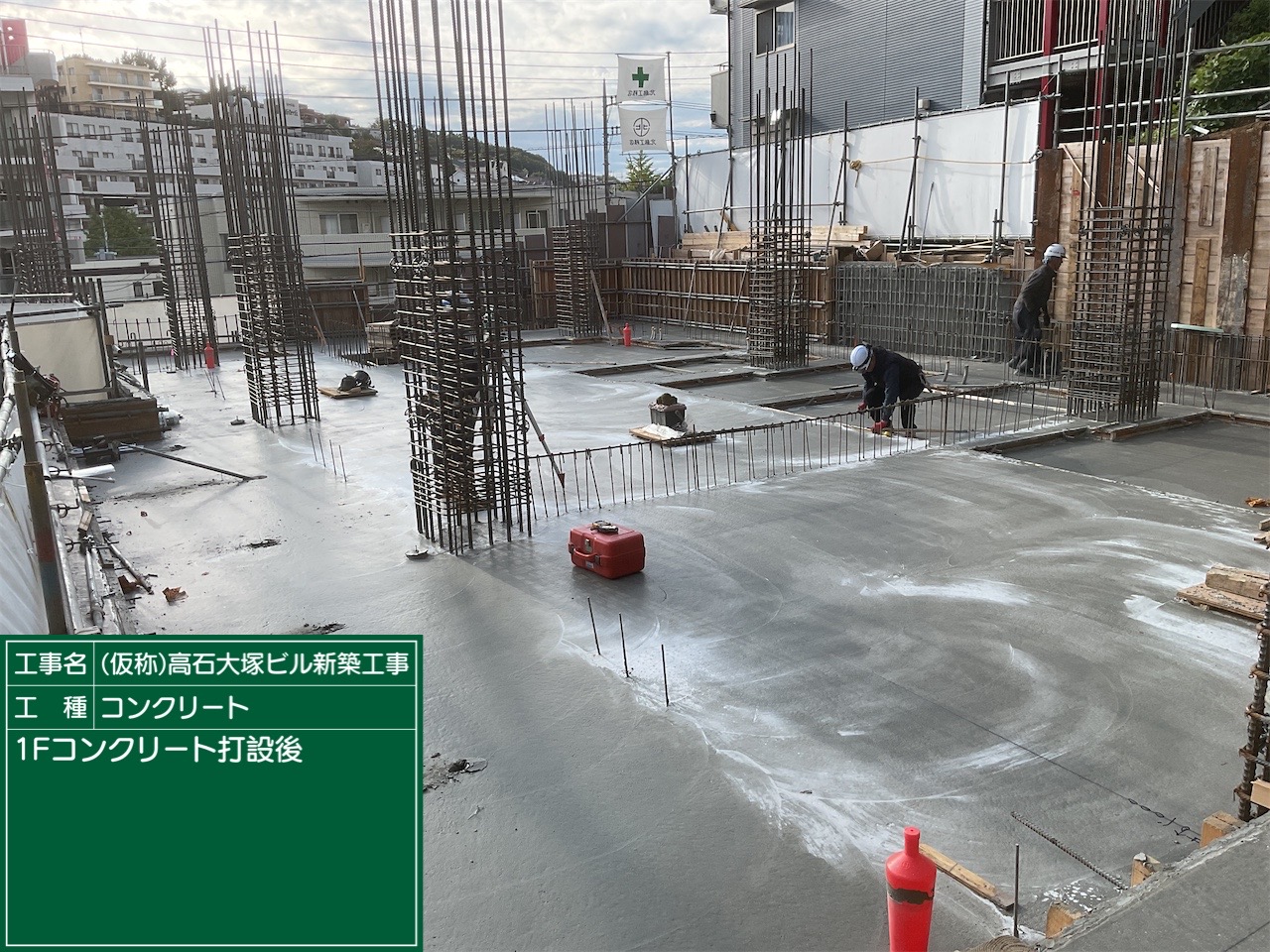

・コンクリート打設後

色が前回より濃く見えますが、すでに固まっているので歩いても大丈夫です。時間がたつにつれ色も見慣れたコンクリートになりました。

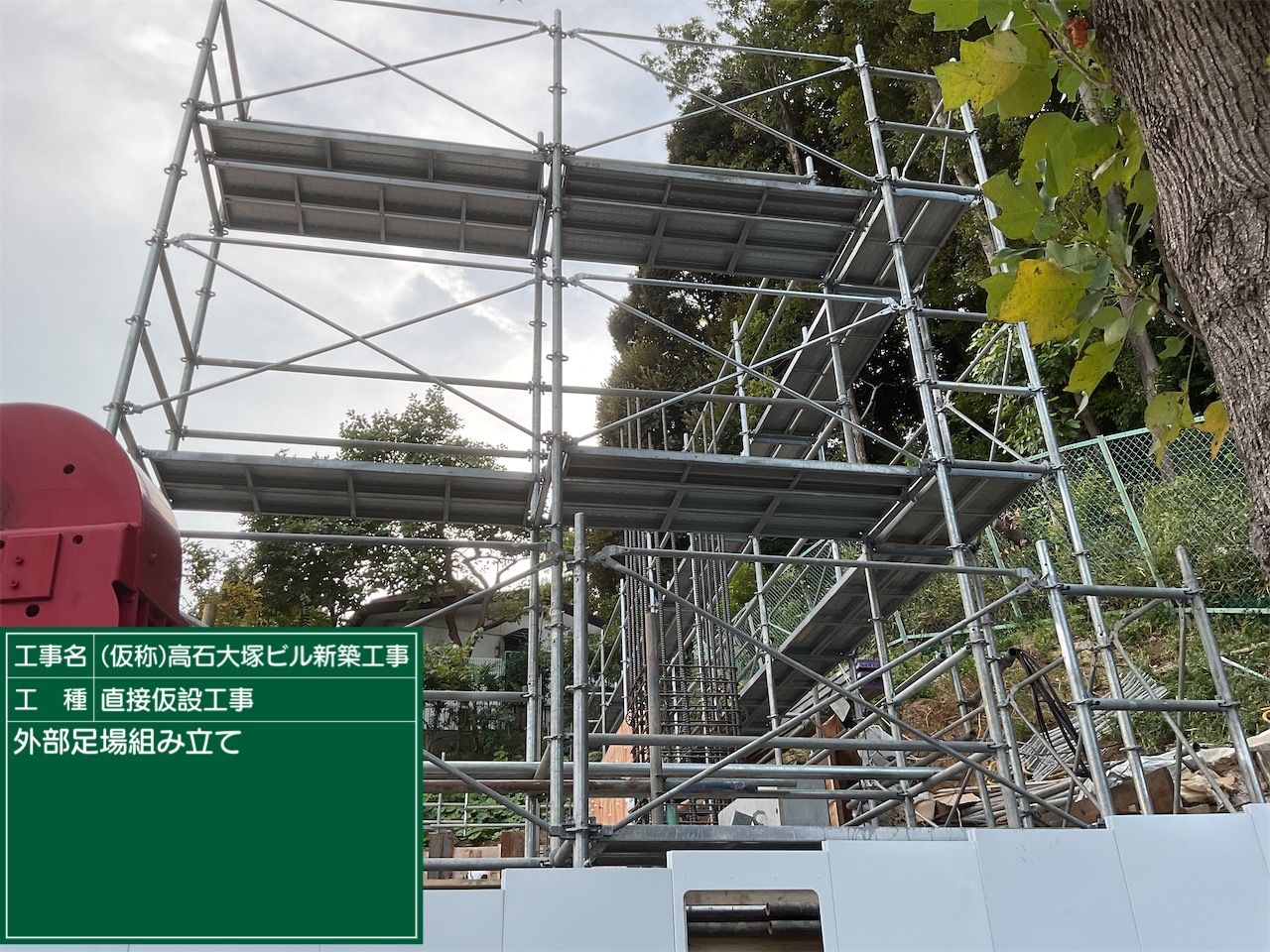

・足場架設

これより上の階は足場がないと外壁側の作業ができないので、足場を組んでいます。

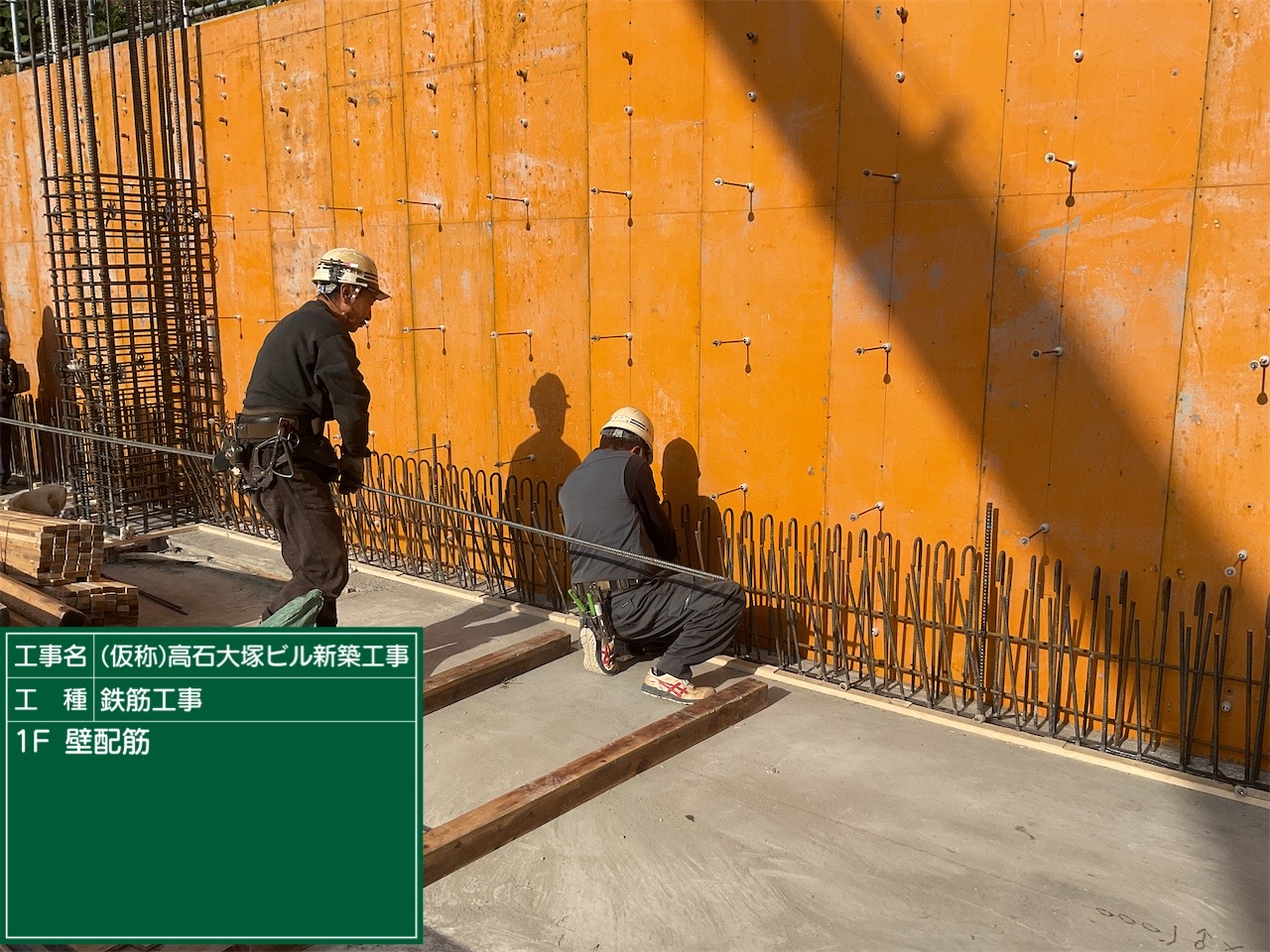

・１F柱、壁配筋

B１F同様に、上の階のスラブ型枠を組む前に柱、壁を建てていきます。壁を造る時は、先に大工さんが片側だけ型枠を建てて、鉄筋屋さんが鉄筋を組みます。

最後にまた大工さんがもう片方の型枠を組んで完了です。

１１月に入り、肌寒い日も増えてきました。暗くなるのも早くなってきているので、照明を活用し事故が起きないような現場づくりをしていきます。

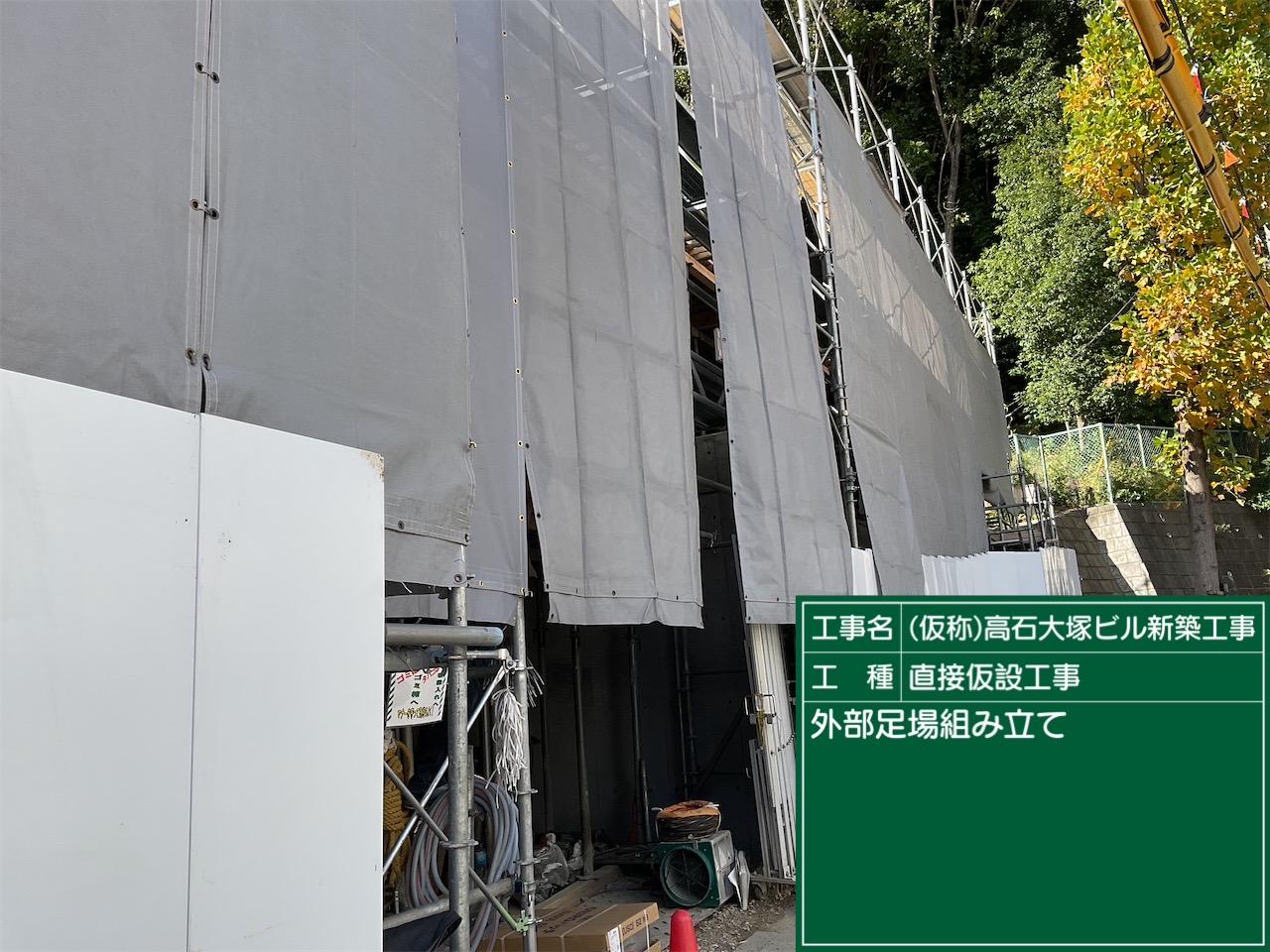

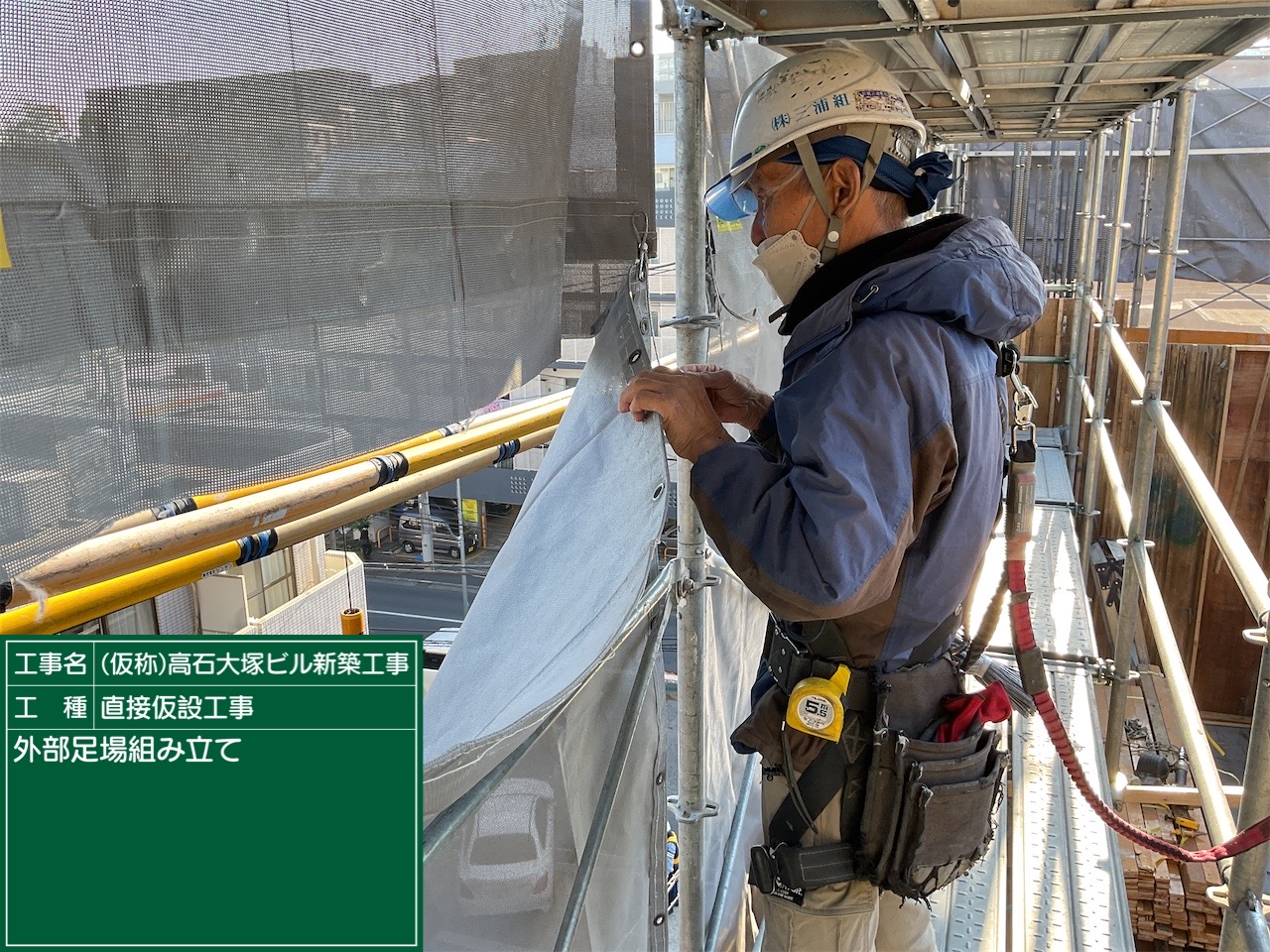

・外部足場嵩上げ

階数が増え、足場の高さが足りなくなってしまうので高さを上げています。写真はメッシュシートをつけているところです。

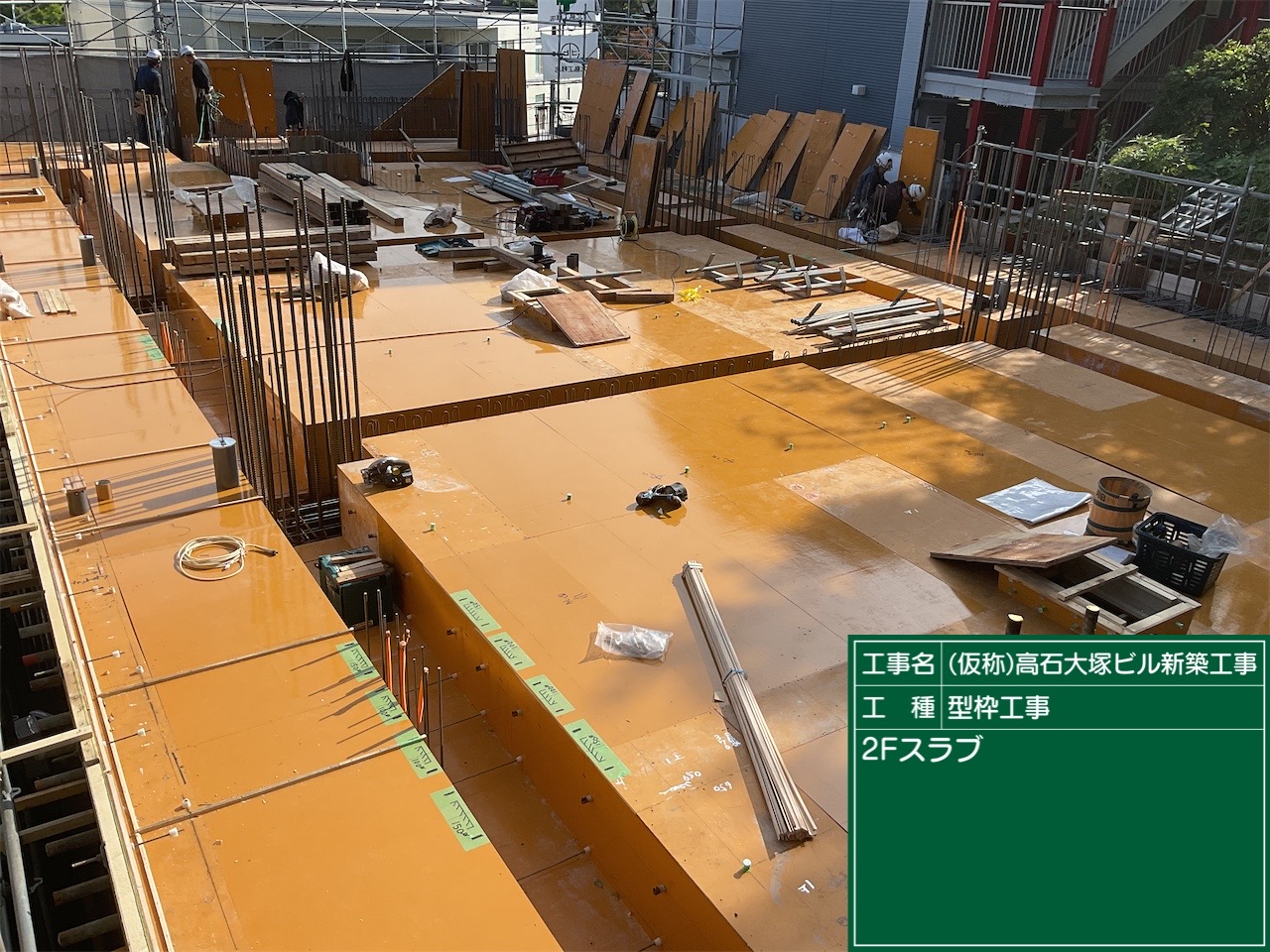

・２Fスラブ型枠組立て

今までと同じように、スラブ型枠を組んでいます。梁配筋をするための溝に物を落としてしまったのですが、下の階に壁や柱がある場所に落としてしまうと狭い隙間にマジックハンドを通して拾わなければならないので大変でした。

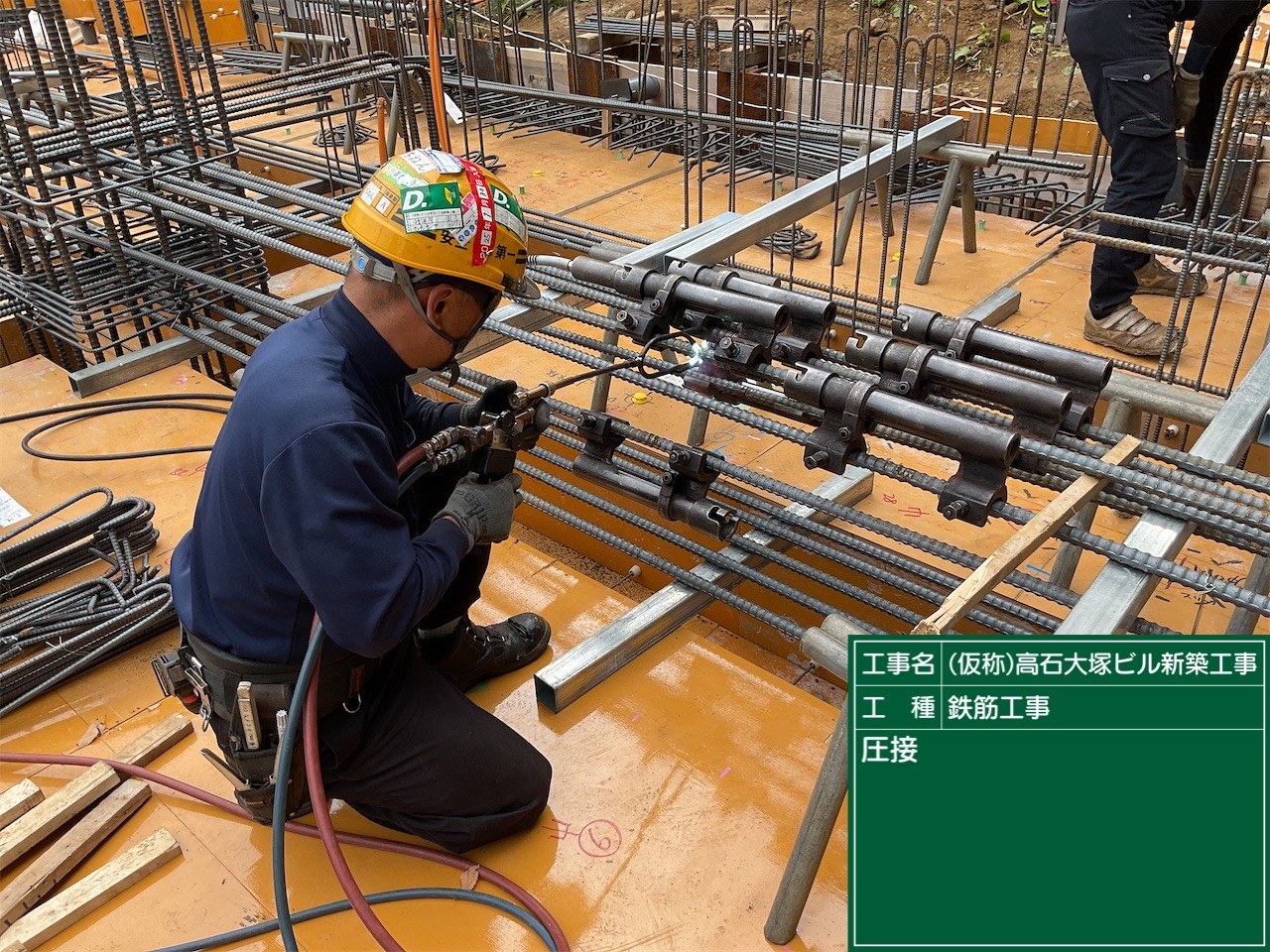

・圧接

梁の主筋を圧接しています。主筋を圧接してからその他の配筋をします。当たり前ですが、圧接後は見た目に関わらず鉄筋全体が熱くなっています。

・２F梁配筋

主筋(上端筋と下端筋)、スタラップと言う鉄筋材を組み、その後上・下端筋の間にある腹筋、腹筋同士の距離を保つための幅止め筋を組み込みます。

・２Fスラブ配筋

写真右側の床は高さが写真左の床より低いので、型枠を組んであります。そのすぐ横に沿っている鉄筋の多い部分は、梁ではなくスラブ段差のための鉄筋です。

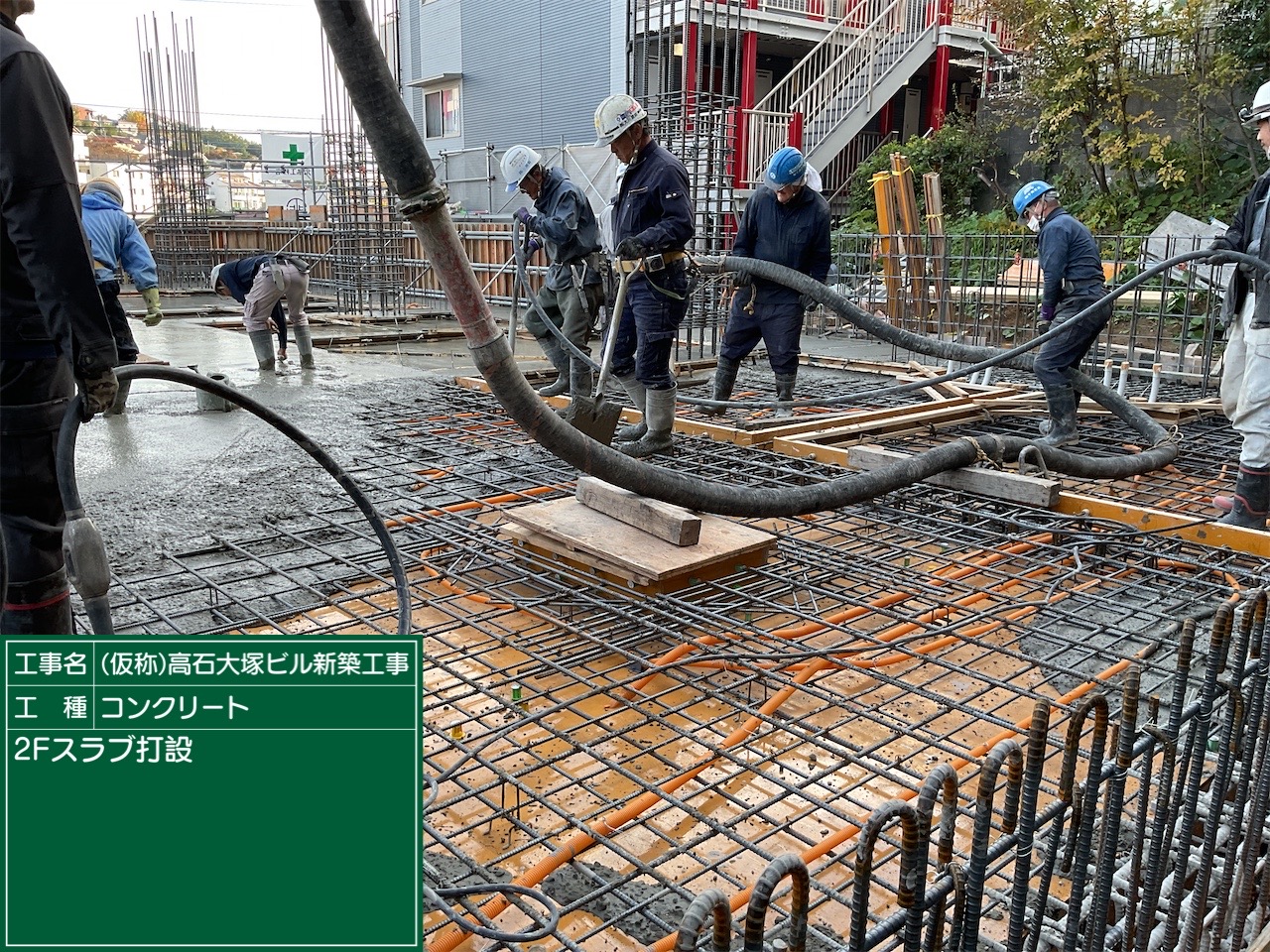

・２Fスラブコンクリート打設

コンクリート打設を行いました。コンクリートを流すホースを動かす時に、前の写真で説明した床段差枠をホースが壊してしまう事があります。それを防ぐためホースを型枠に触れさせないよう対策したり、壊れたらすぐに大工さんに直してもらいますが、大工さんもあまりいい気分にはならないので立ち会う時に自分はヒヤヒヤします。

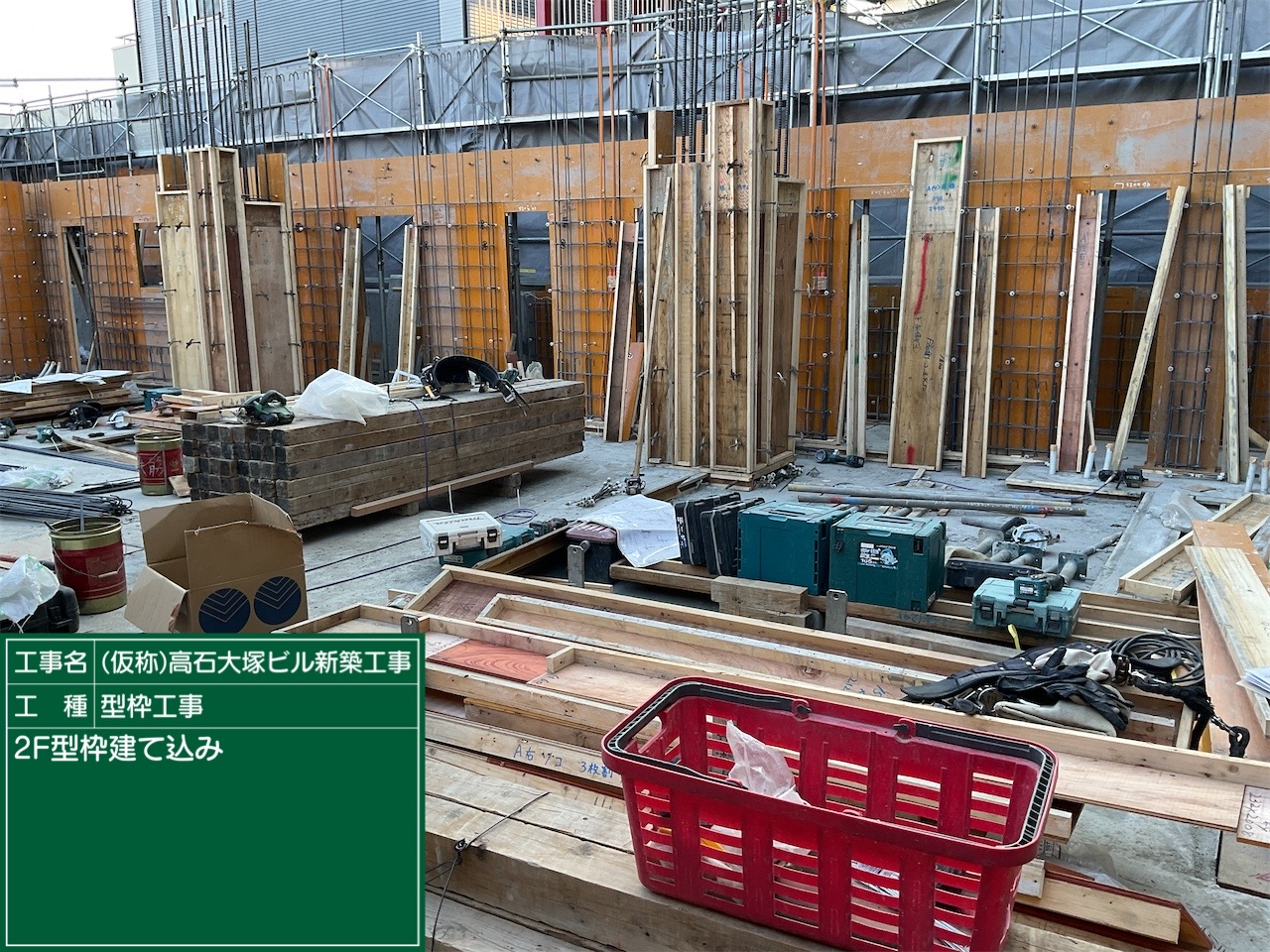

・２F壁配筋、型枠建て込み

２Fの壁配筋を行った後、型枠で覆っている時の写真です。写真奥は廊下になるため、各部屋の玄関等の開口部が短い間隔で造られています。各階の立上りを造る時は、鉄筋屋さんと大工さんの材料や道具が一斉に集まってしまうので、少し慌ただしい雰囲気です。

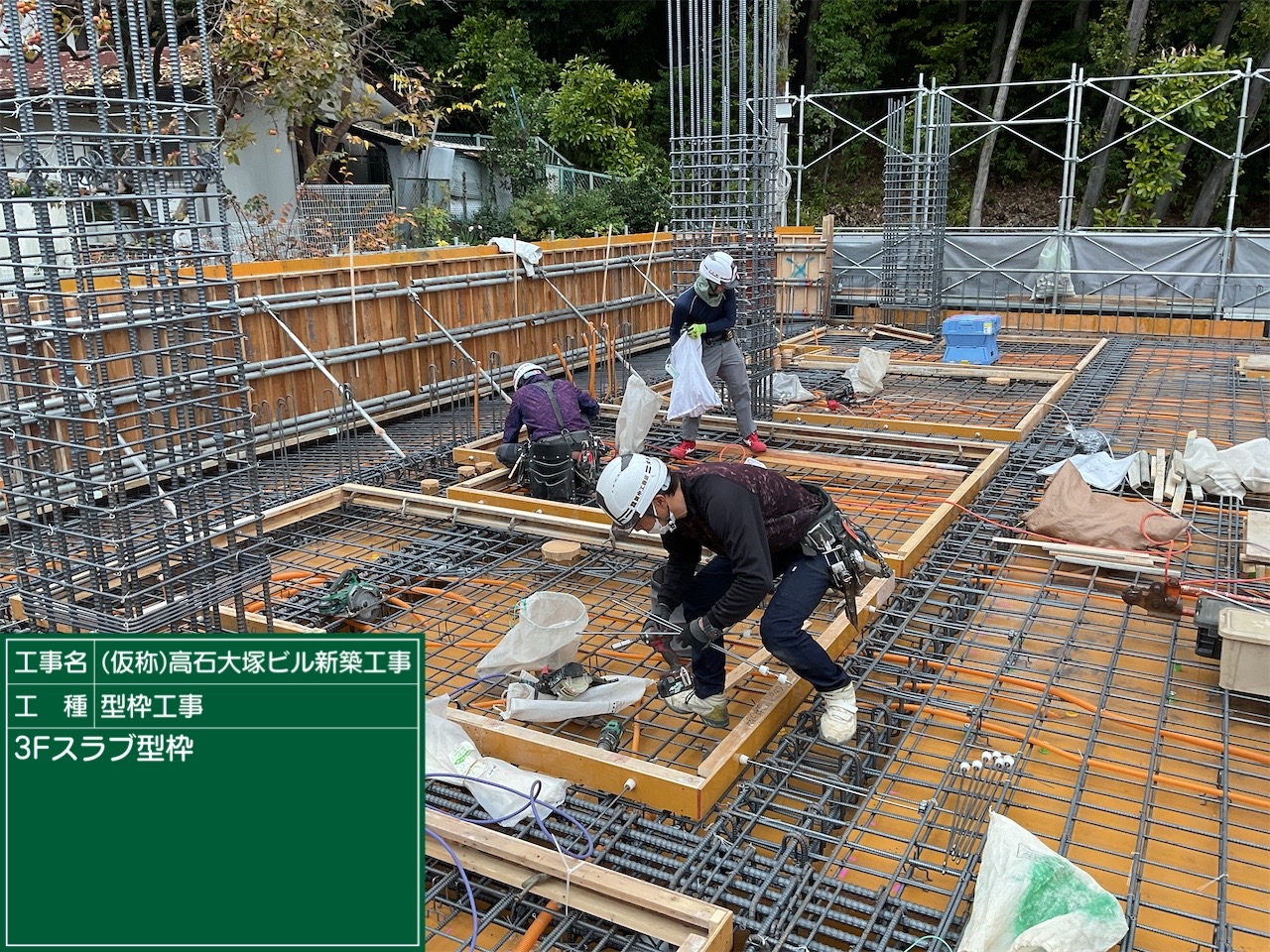

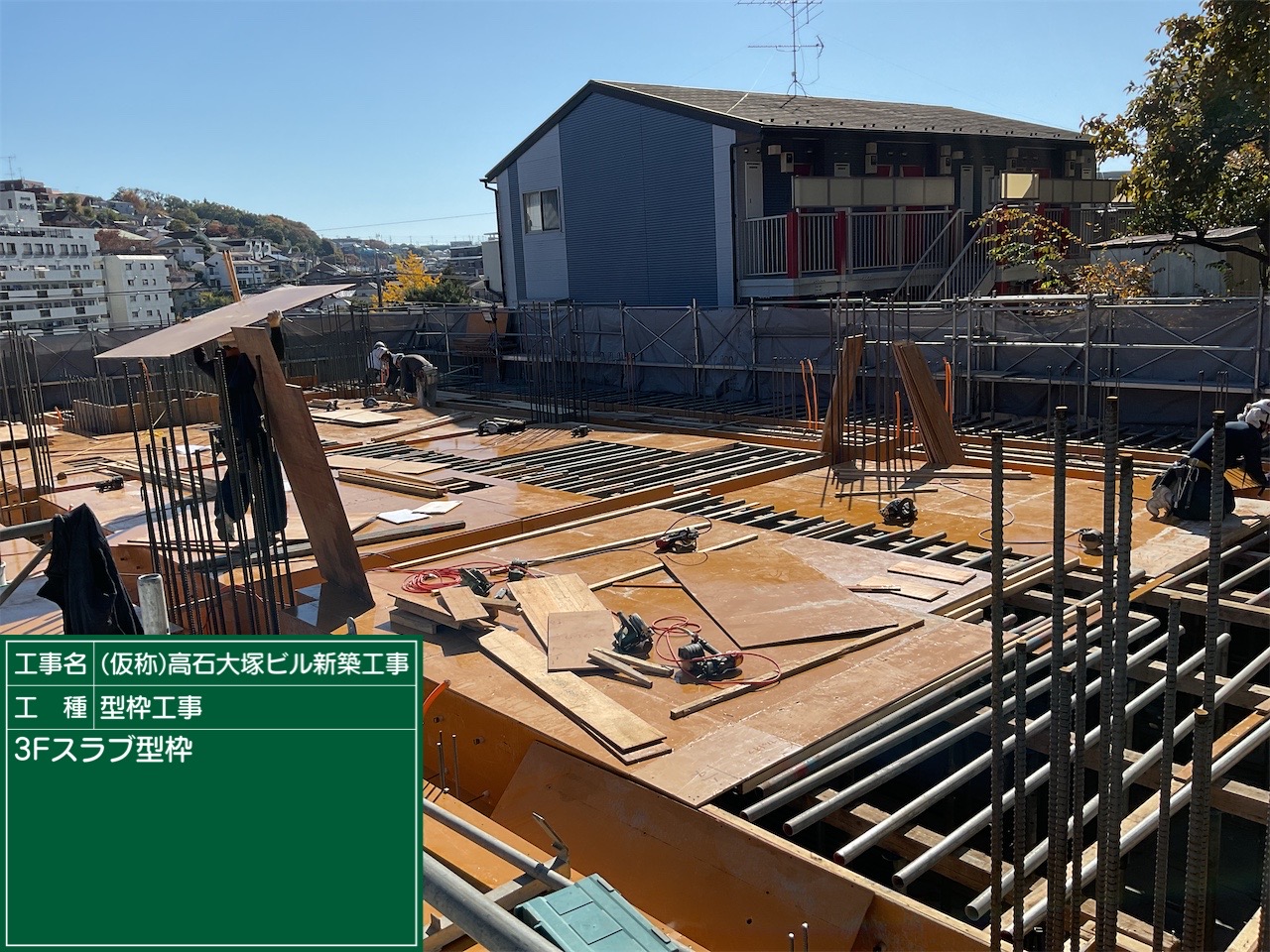

・３F梁、スラブ型枠組立て

下の階で支保工が支えている角材にスラブ型枠を固定しています。建物も高さが出てきたので上り下りが少し大変です。

・B１F支保工解体

１Fの支保工が解体され、広いスペースが出来ました。ここは駐車場になるため、床はコンクリートのままです。完全に地下ではないので、仮囲いが無くなれば昼間はもう少し光が入ると思います。

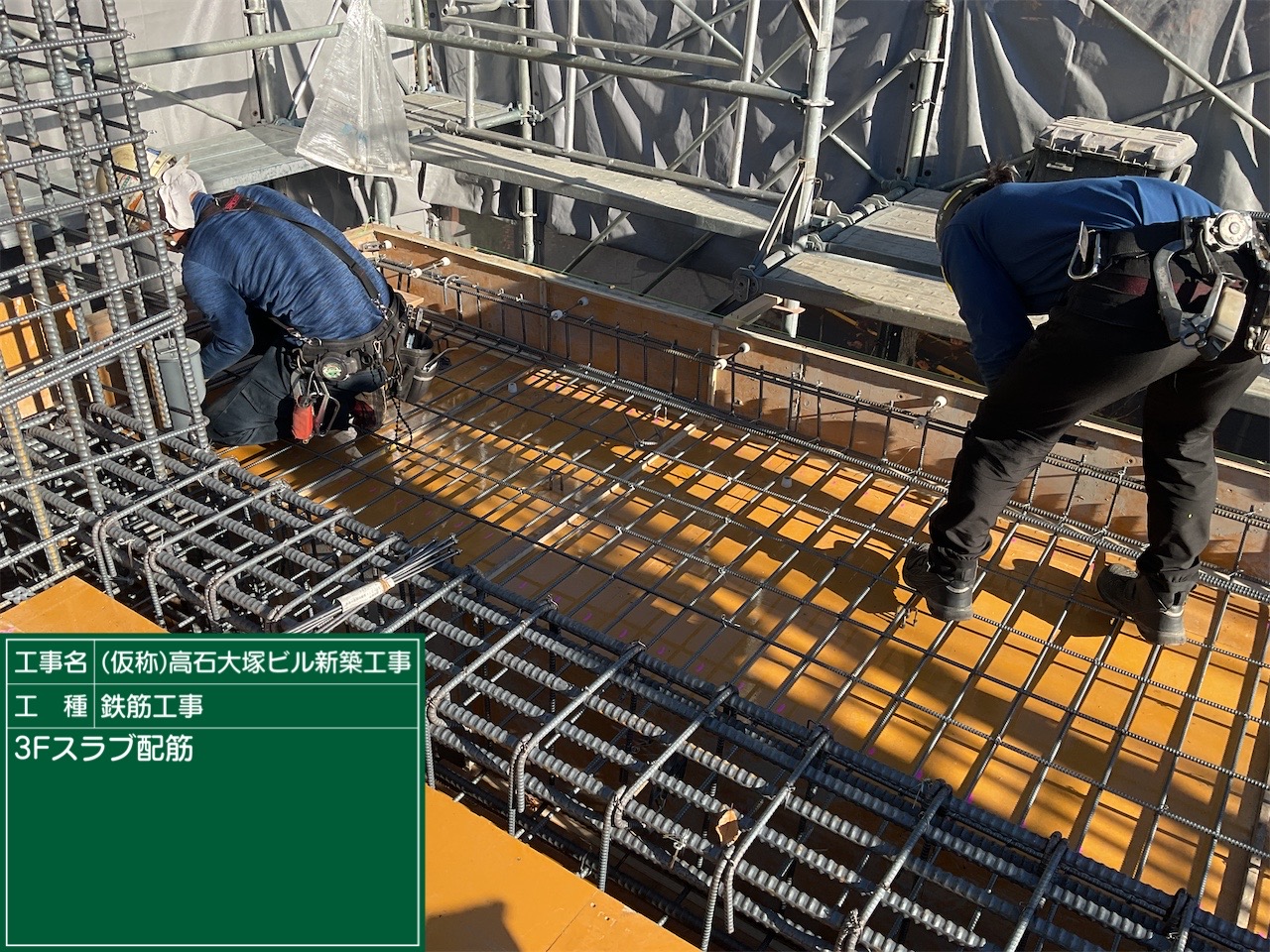

・３F梁、スラブ配筋

今回も圧接後に梁、スラブの順番で配筋していきます。この頃からこまめにゴミ拾いをしておかないとコンクリート打設前に大変な思いをします。梁の中に落ちてしまうと、鉄筋が多くなかなか取れないからです。

・段差枠組み立て

２F床スラブの時に書いた段差枠です。この型枠を支えているのは、周囲のセパレーター(棒状の金具)と真下で支えている足だけなのでコンクリートのホースの様な重い物をのせたりすると高さが変わってしまったり歪みの原因になります。

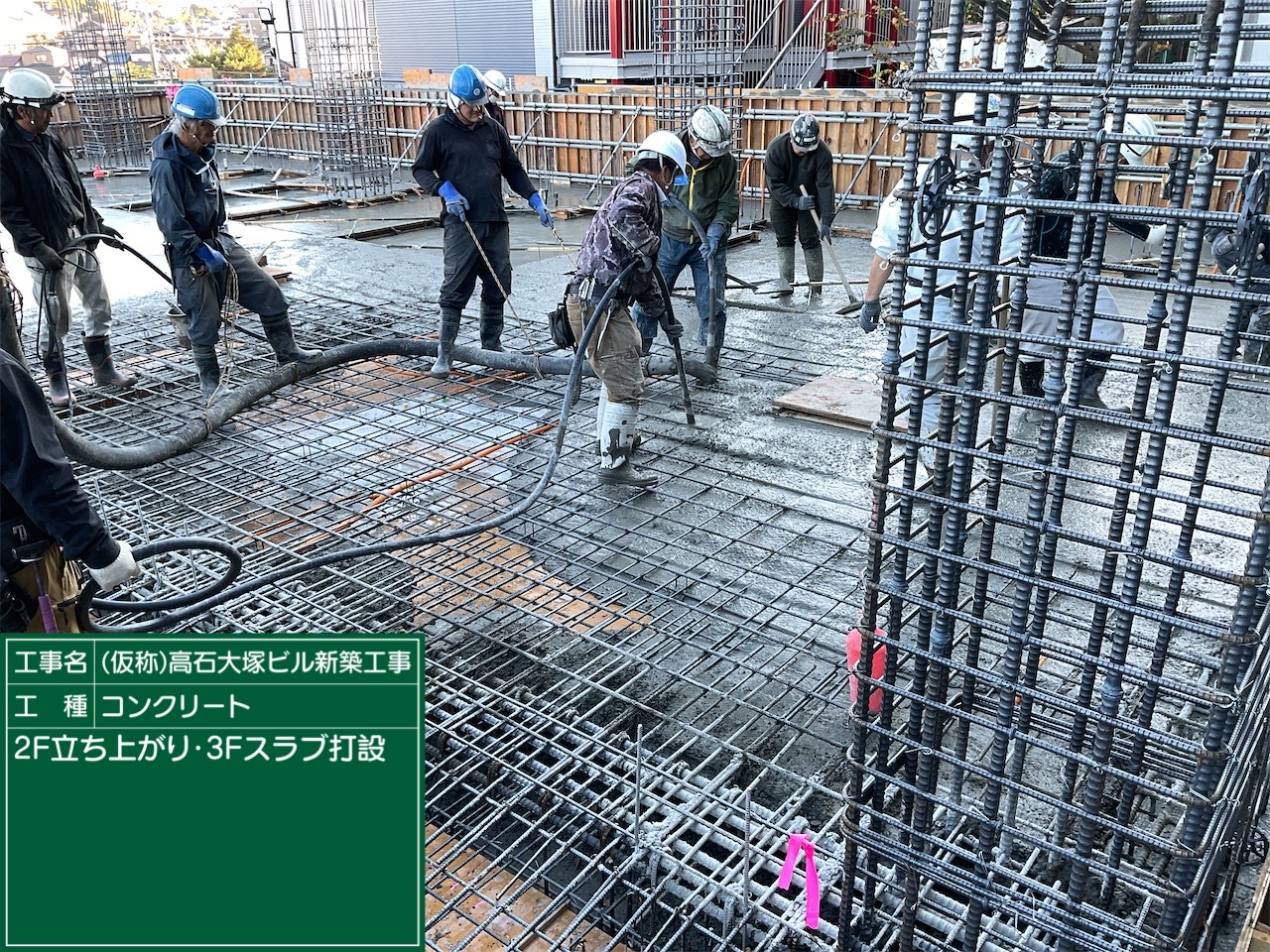

・３Fコンクリート打設

今回の現場では下の階の立上りと上の階のスラブを一度に打設する方法を使っています。まず立上りを梁下辺りまでコンクリートで満たし、その後梁を順番に満たしていきます。コンクリート打設が天端まで終わった所から土間屋さんが均していきます。

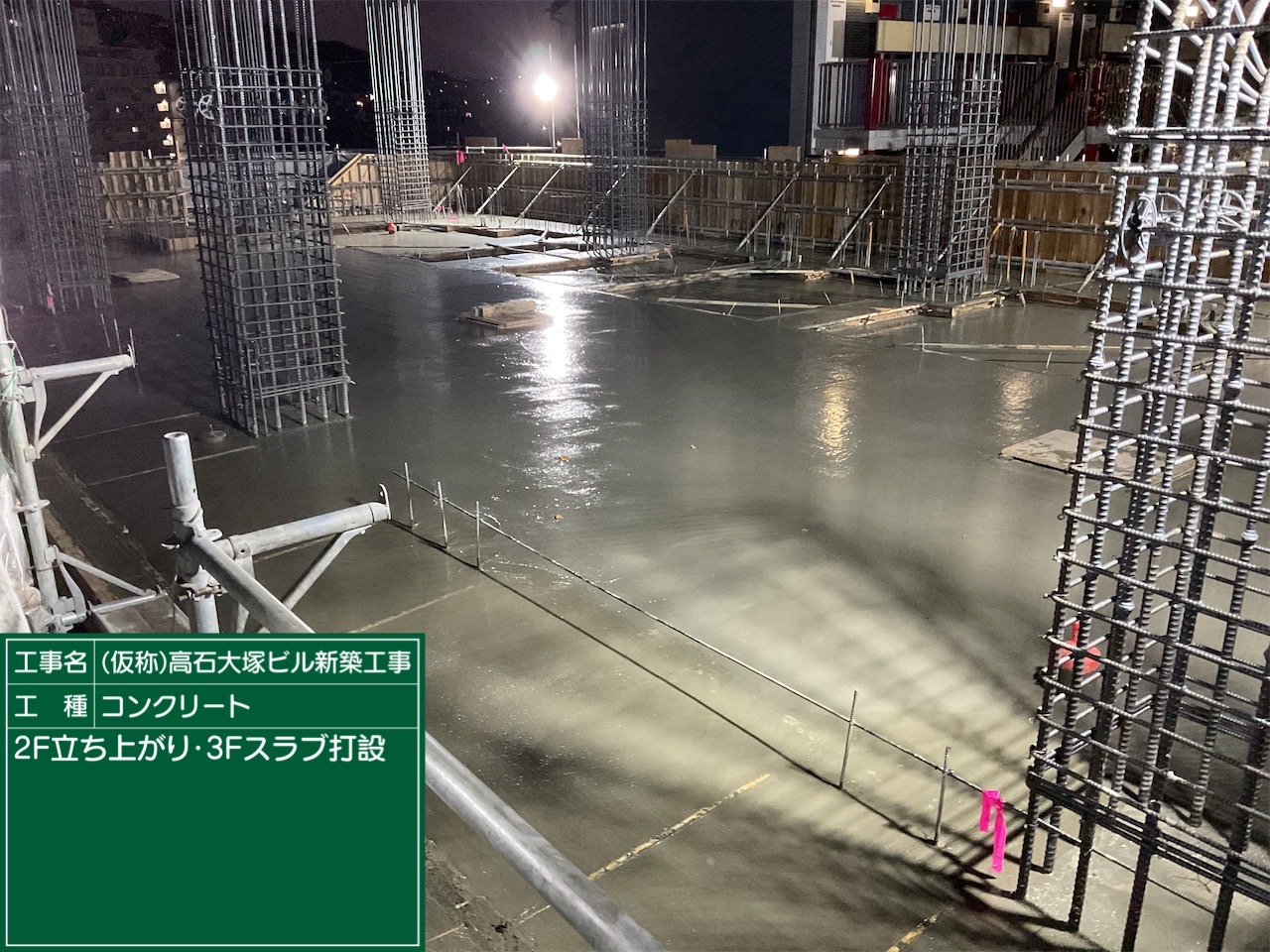

・コンクリート打設後

１７時頃に終了しましたがすっかり暗くなっています。写真手前の埋まっている棒は目地棒というものです。目地と言う溝を造るためのものです。

あえて弱い部分を造る事で、ひび割れを他の大切な部分に出来にくくする役割があります。

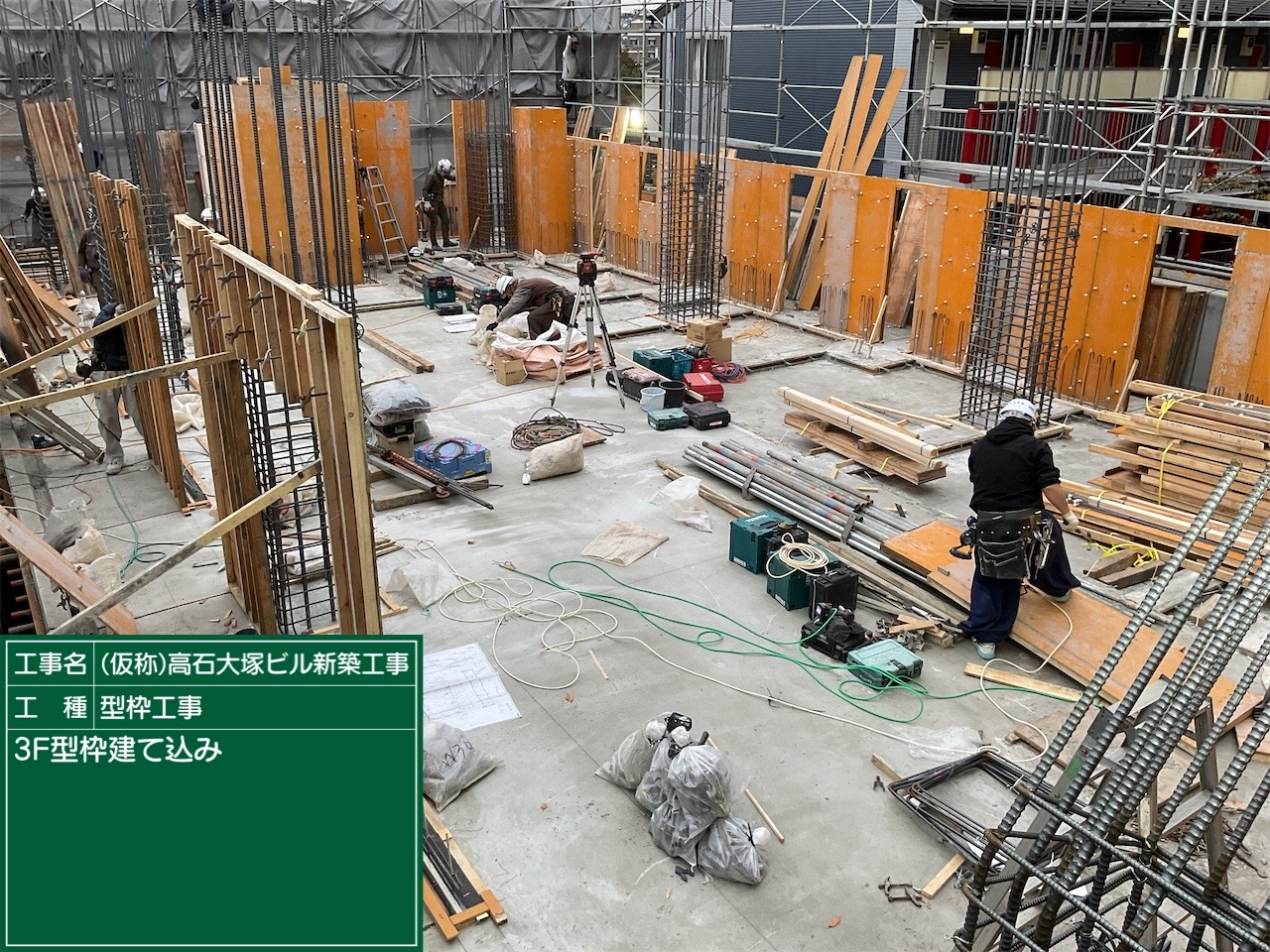

・３F型枠建て込み

壁配筋前に型枠を組んでいます。ここまで進むとその階の構造が実際に見えてきます。

・外部足場嵩上げ

４Fスラブができる前に足場の高さを上げます。

１２月になり厳しい寒さになってきました。足場も高くなってきているので、足場移動等注意して作業していきます。

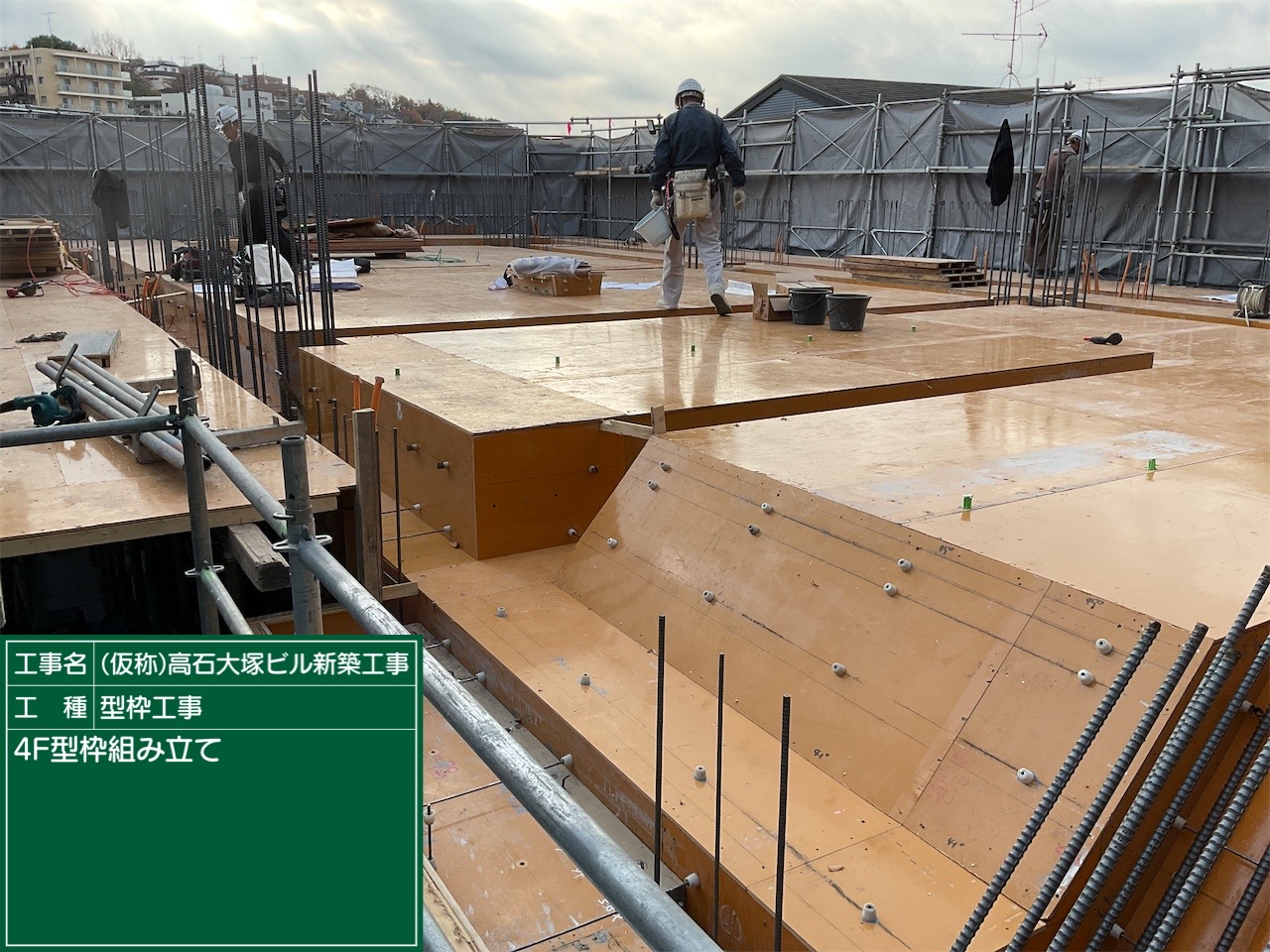

・４Fスラブ型枠組立て

スラブ型枠を組んでいます。写真手前のみ部屋ではなく、屋根になるので梁型枠も今までとは違う形になっています。

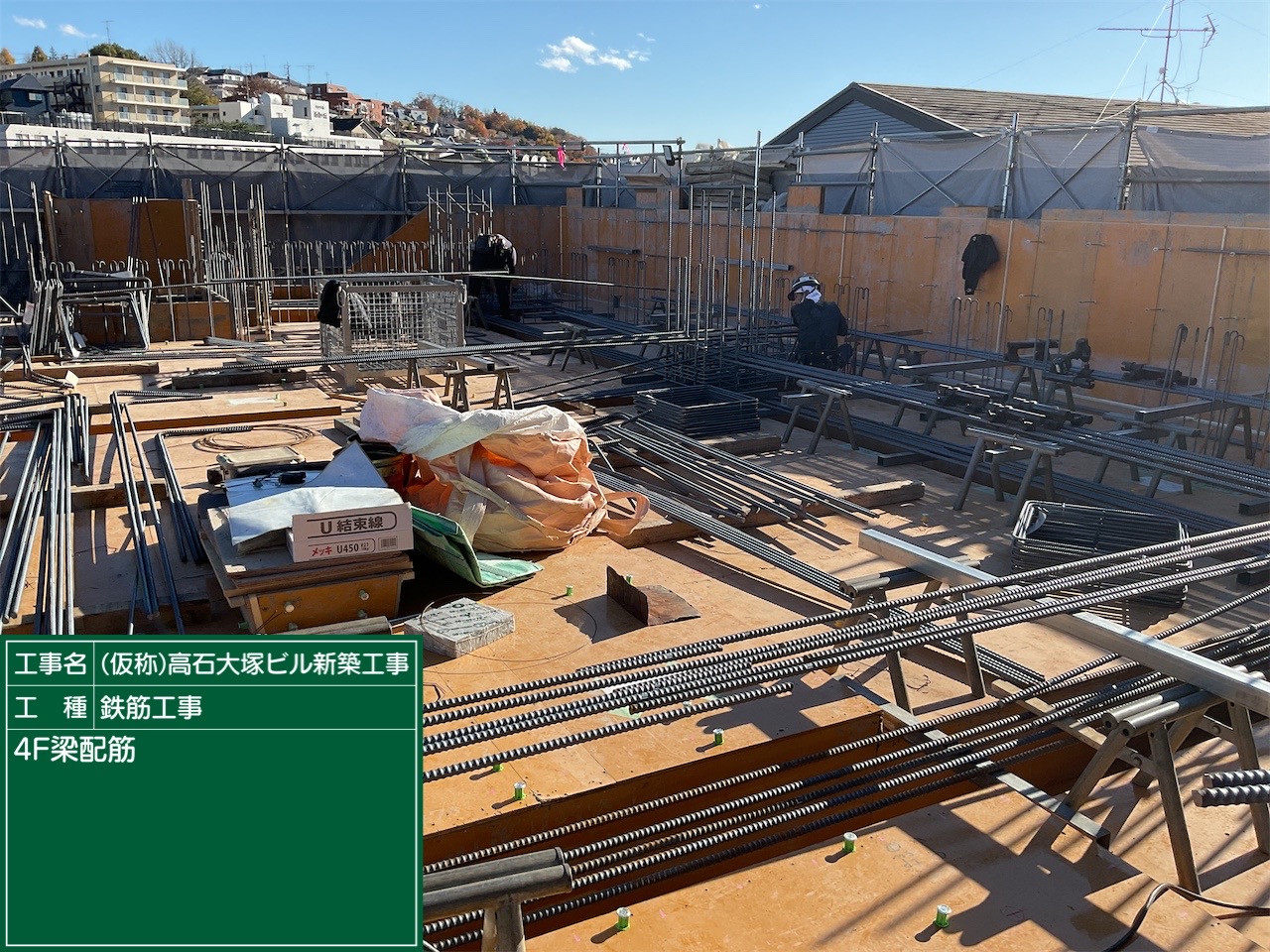

・４Fスラブ配筋

今までと同じく配筋を組んでいきます。階段はこの階で終わりになります。

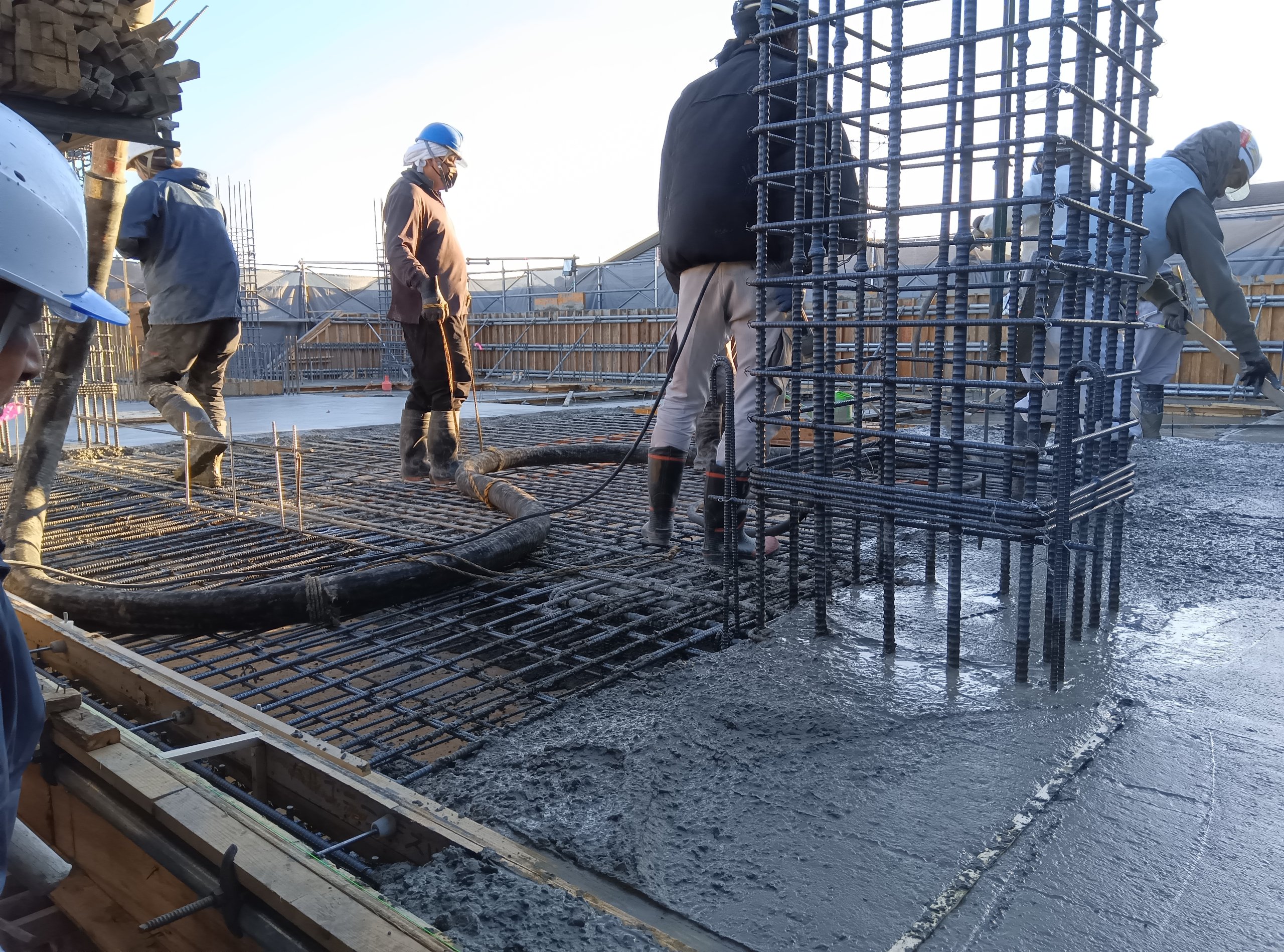

・４Fコンクリート打設

冬のコンクリート打設は風も冷たい中一日中外にいなければいけないので、とても体力を奪われます。次回は１２月２６日なので更に厳しくなりそうです。

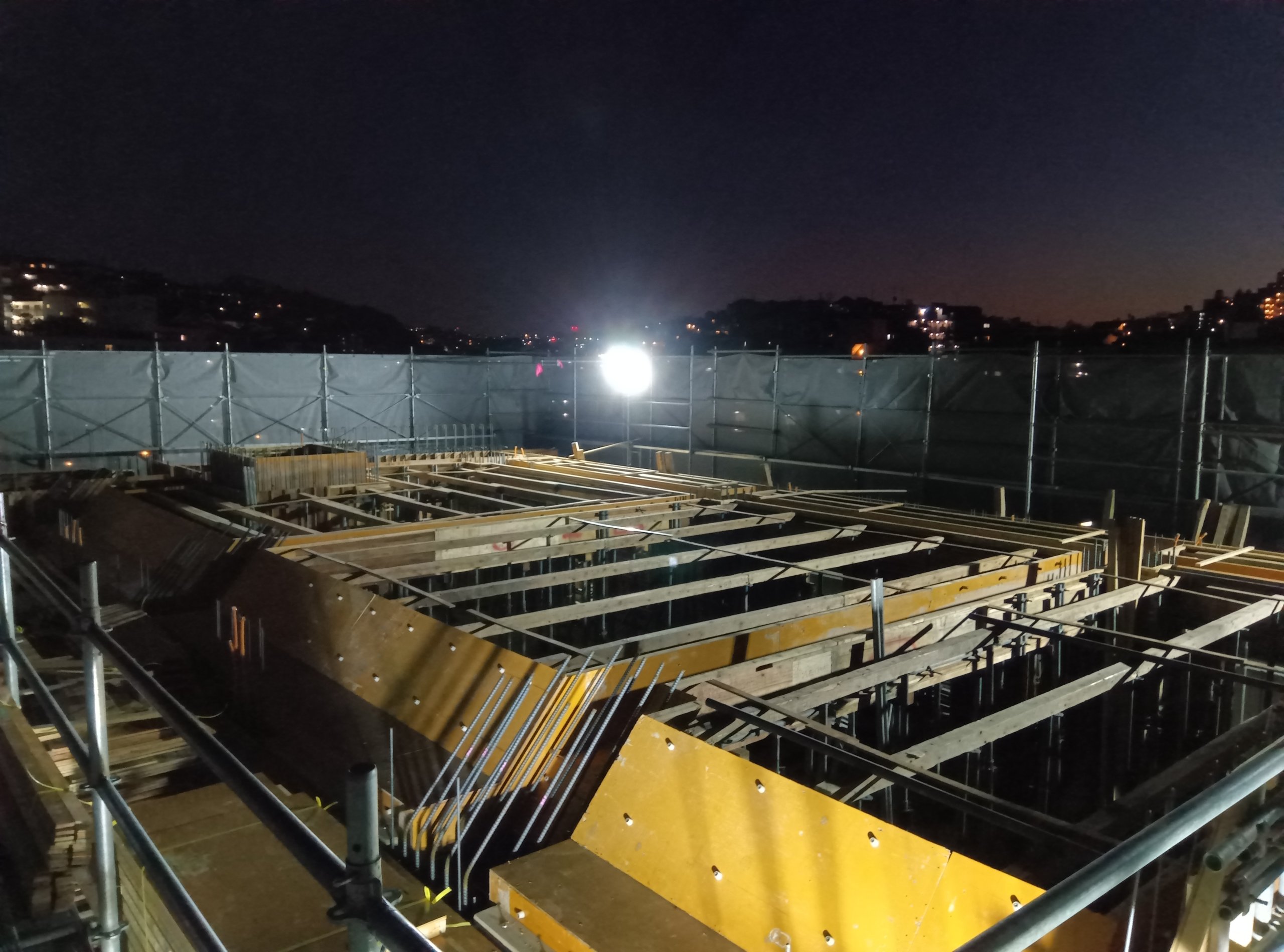

・RF スラブ型枠組立て

最後のスラブ型枠です。撮影時間は五時頃ですが、既に暗くなっていて冬の日の落ちる早さに驚いています。

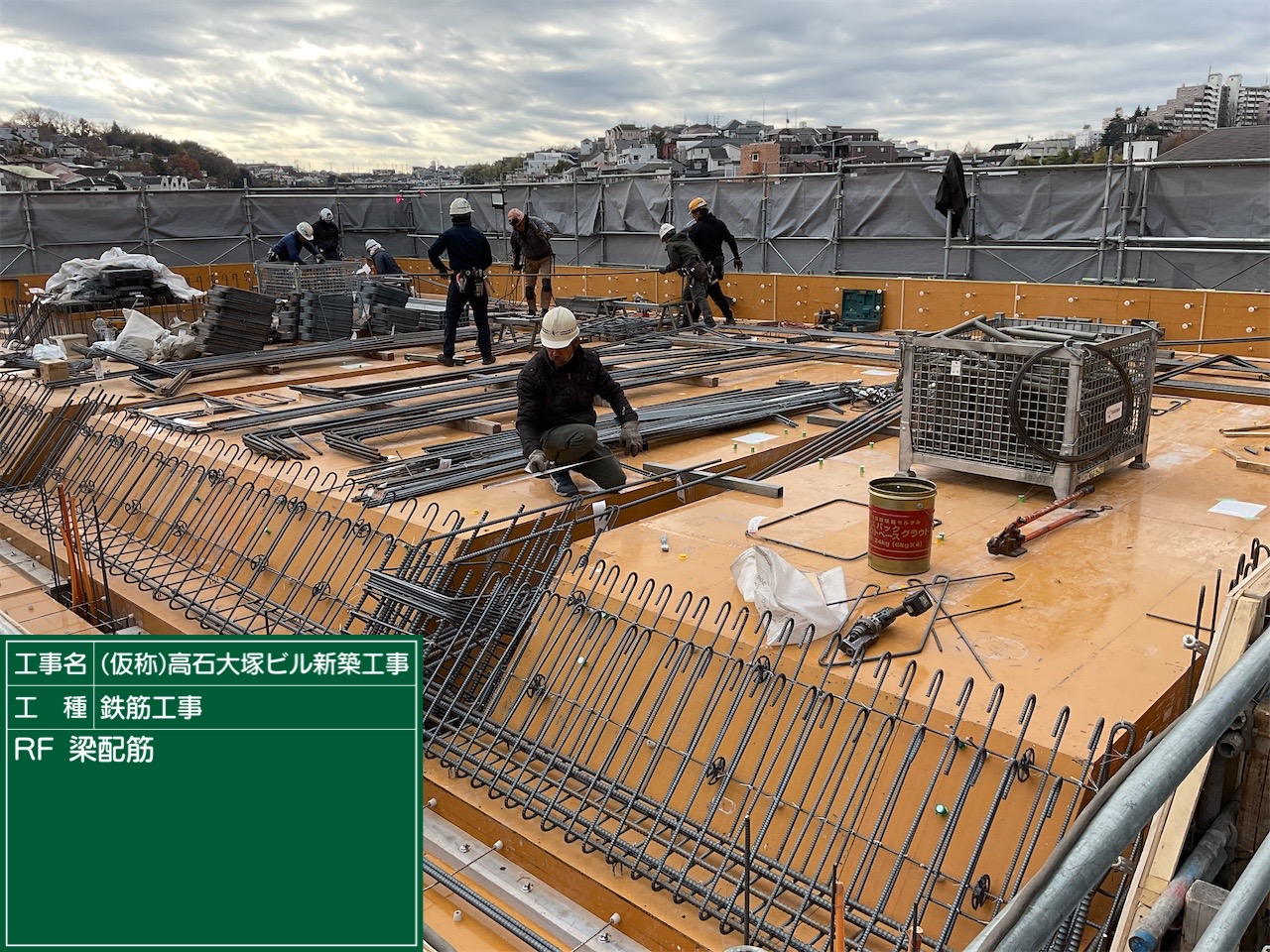

・RF 梁配筋状況

梁配筋を行っています。屋上は斜め梁が三つあります。全体的にサイズなどは変わっていますが、梁の種類自体はあまり変わっていません。

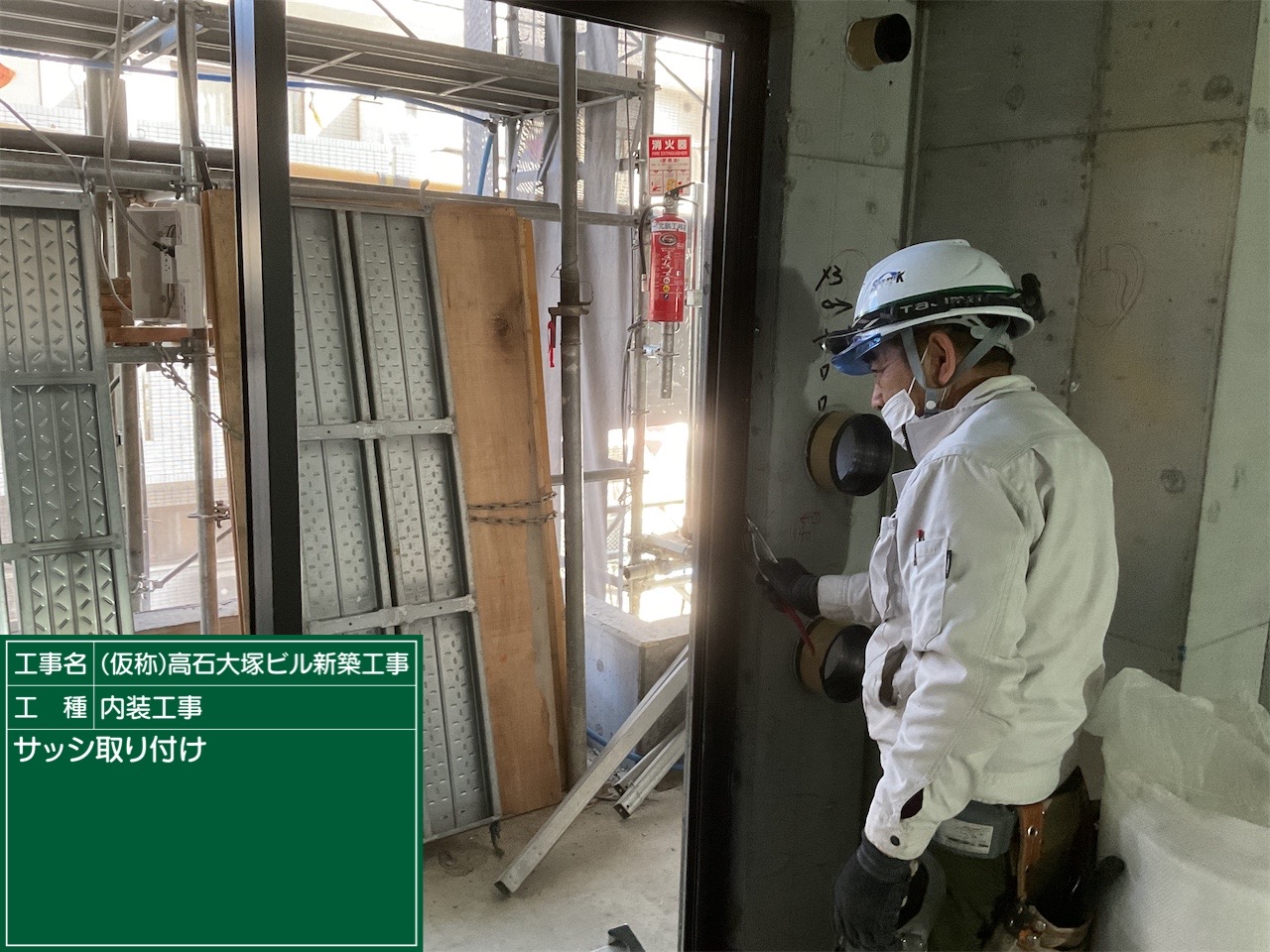

・１Ｆサッシ取り付け

ベランダ側や玄関等サッシを取り付けています。ガラス等は後から取り付けます。

・１F耐火間仕切り組立て

各部屋を区切る壁の鉄骨を組んでいます。ここから内装工事が増えていきます。

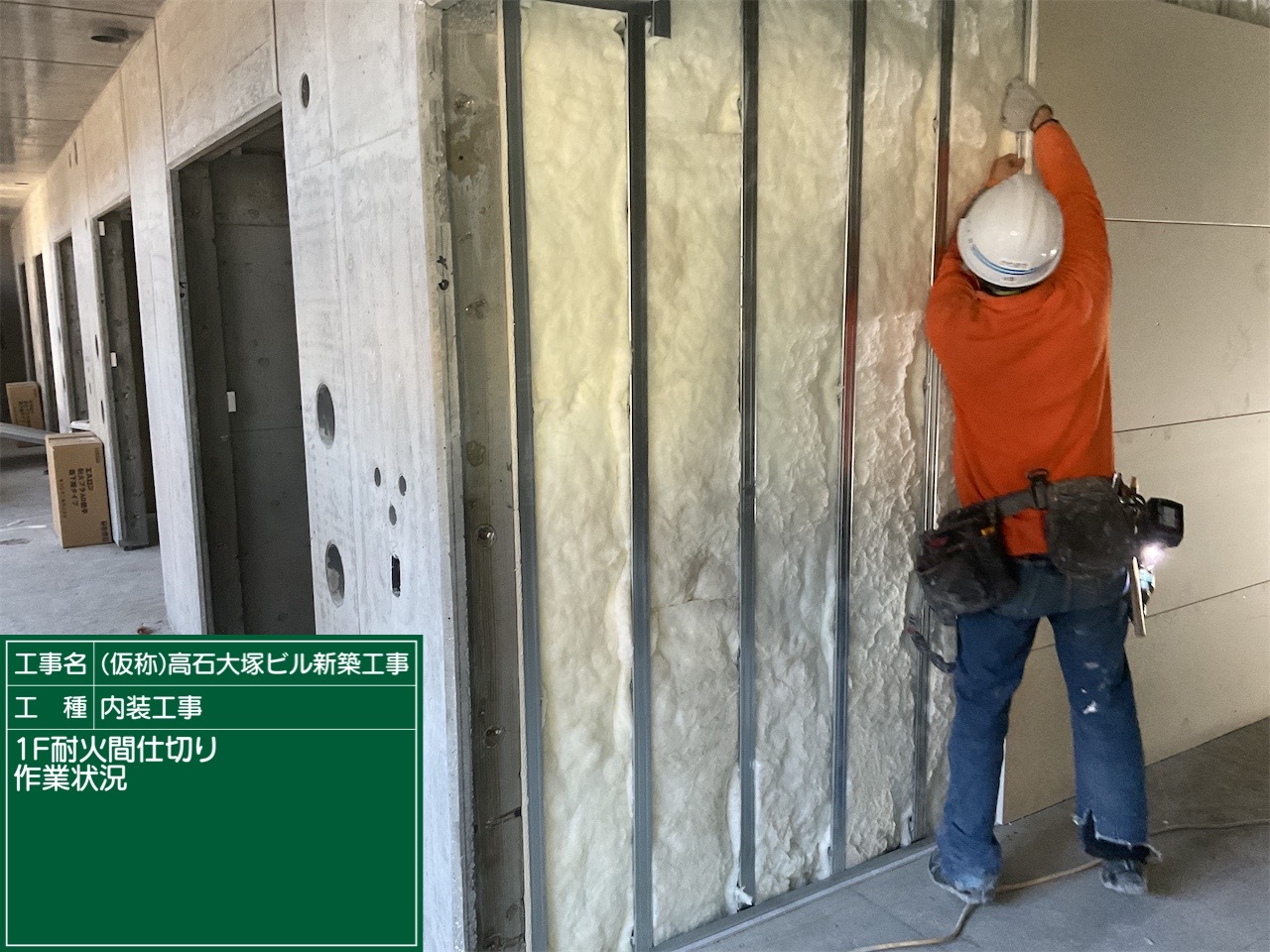

・１F耐火間仕切り組立て

組んだ鉄骨の間にロックウールを入れ、その上に石膏ボードを固定しています。ロックウールは吸音、耐火、断熱性能に優れた繊維です。

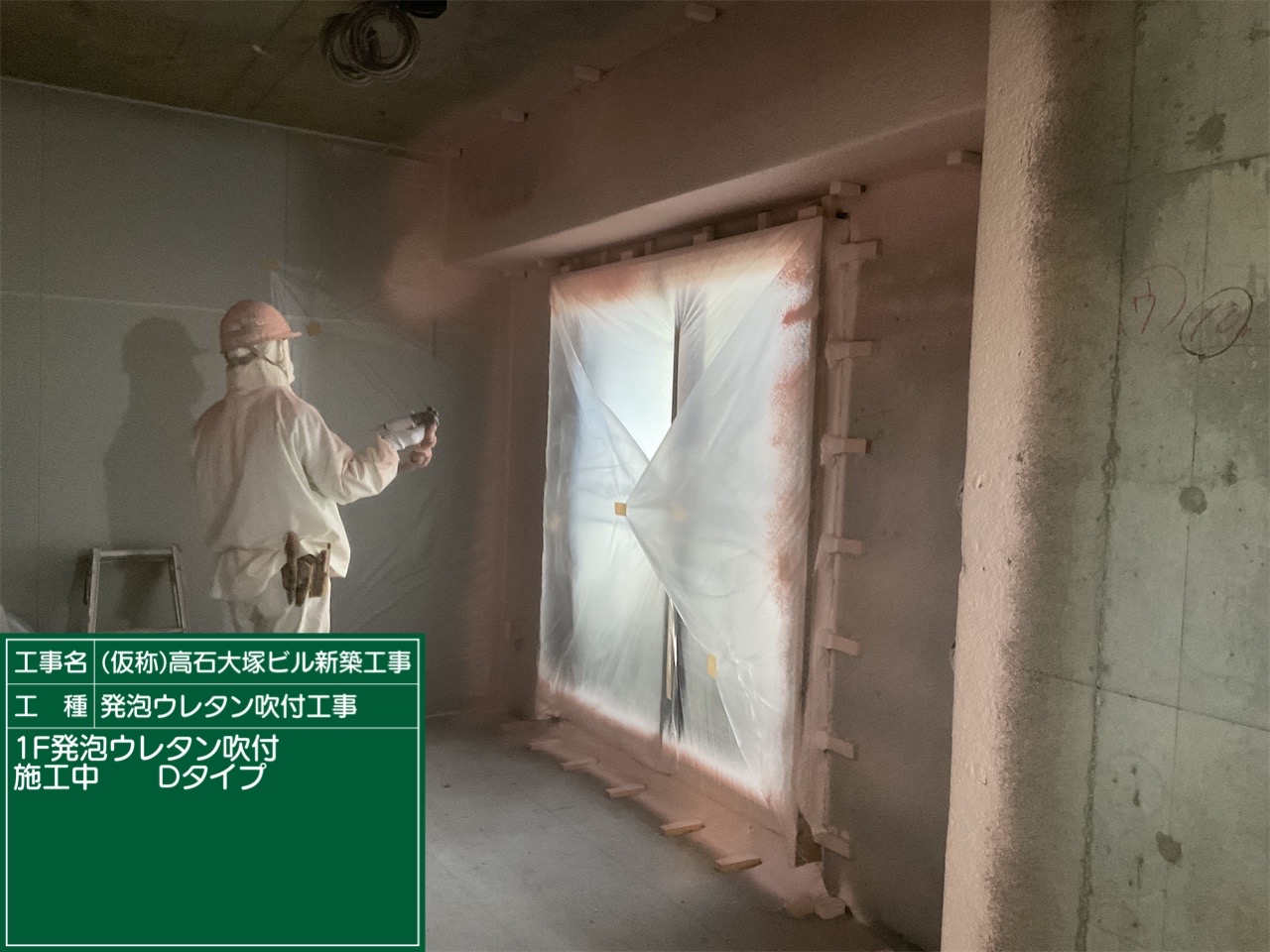

・１F発泡ウレタン吹付

断熱材を吹き付けています。吹付後は必要な厚さに足りているか専用のピンを刺して確認します。

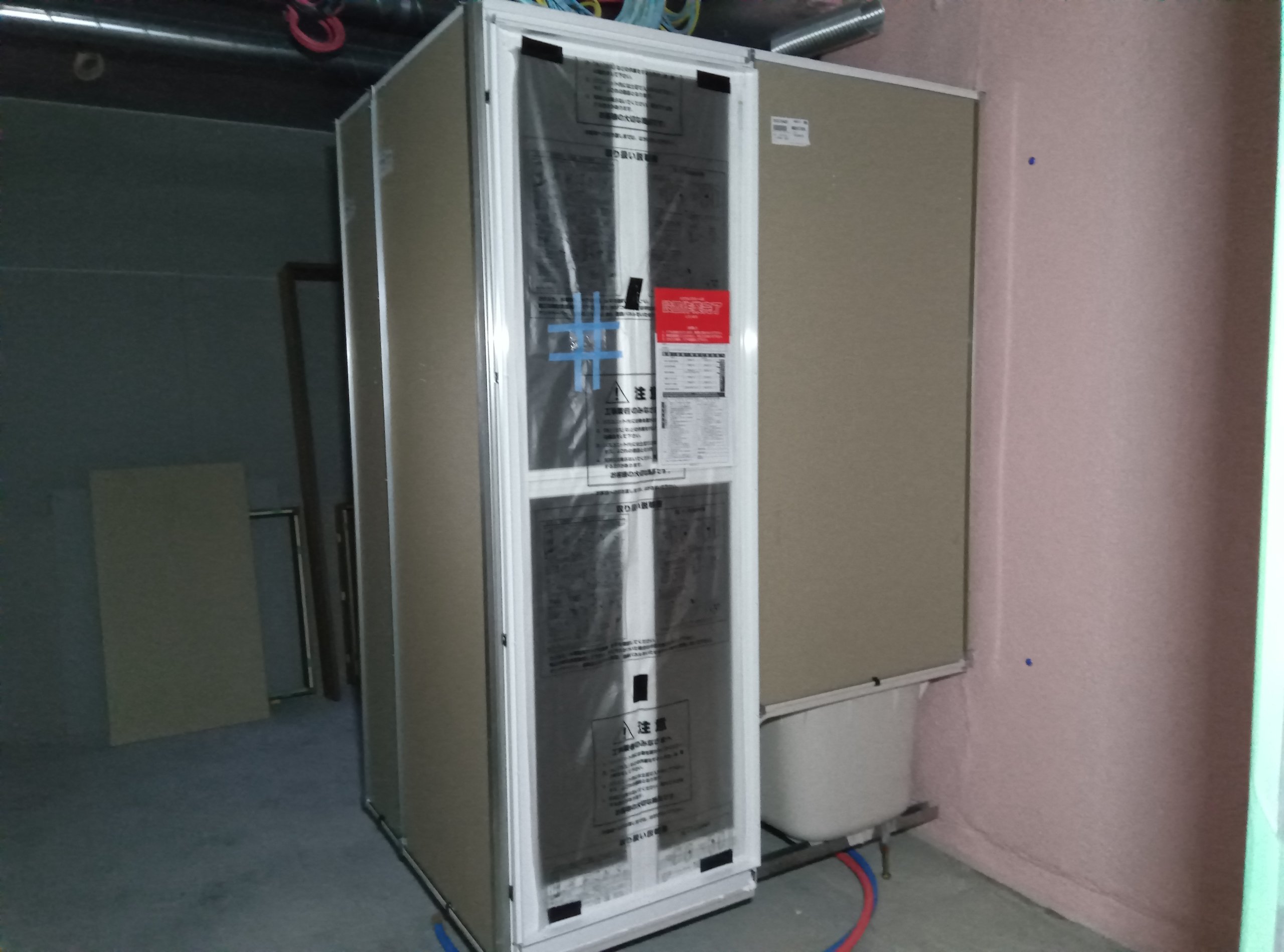

・ユニットバス組立て

ほとんどの家庭で使われているタイプの浴室です。組立て作業自体は一日で終わってしまいます。

・額縁取り付け

サッシ廻りの額縁を取り付けています。窓枠とも呼ばれます。

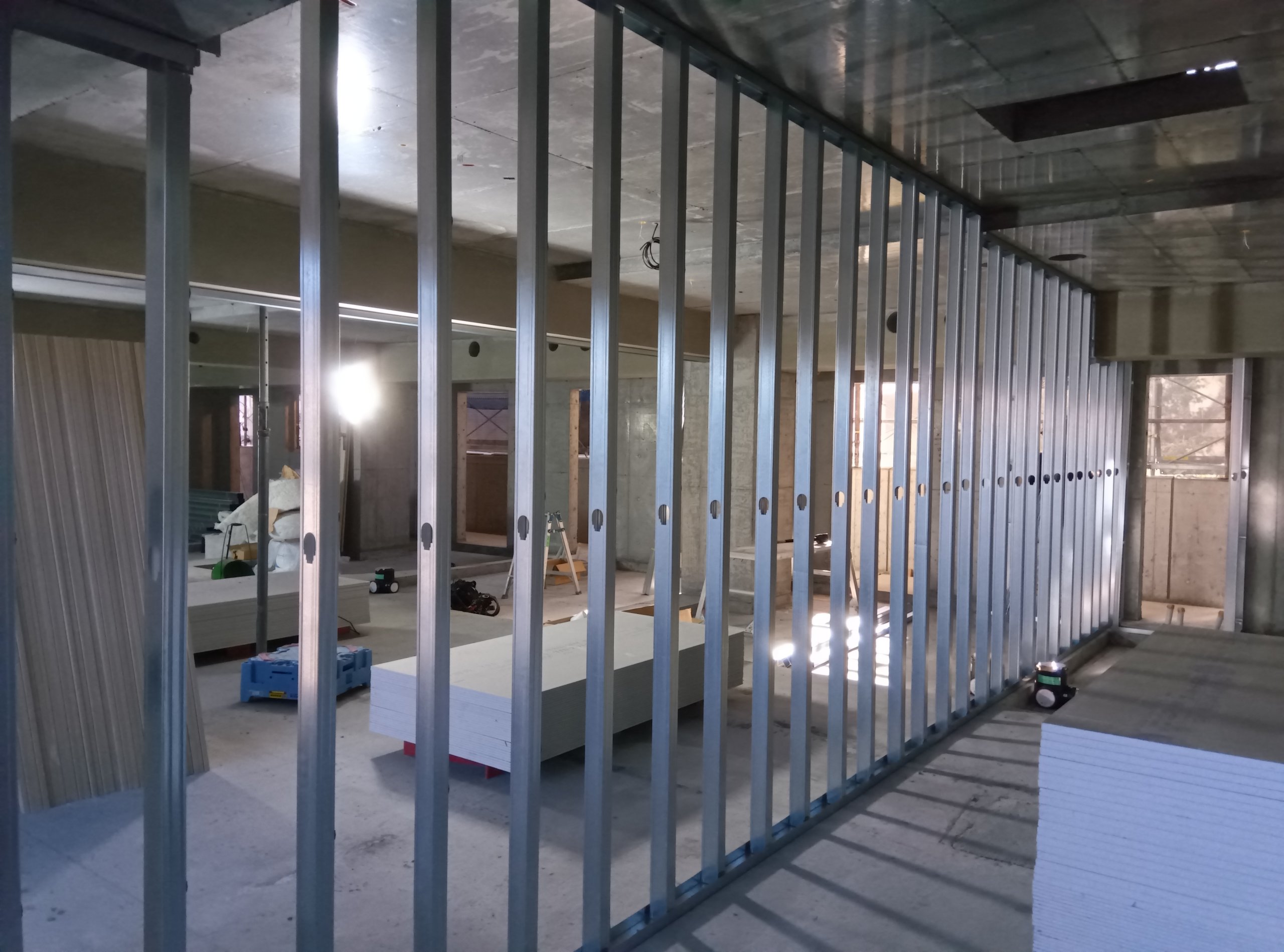

・１F天井、壁軽量鉄骨組立て

室内の仕切りなどを造っています。この鉄骨の配置がそのまま室内の形になっていきます。

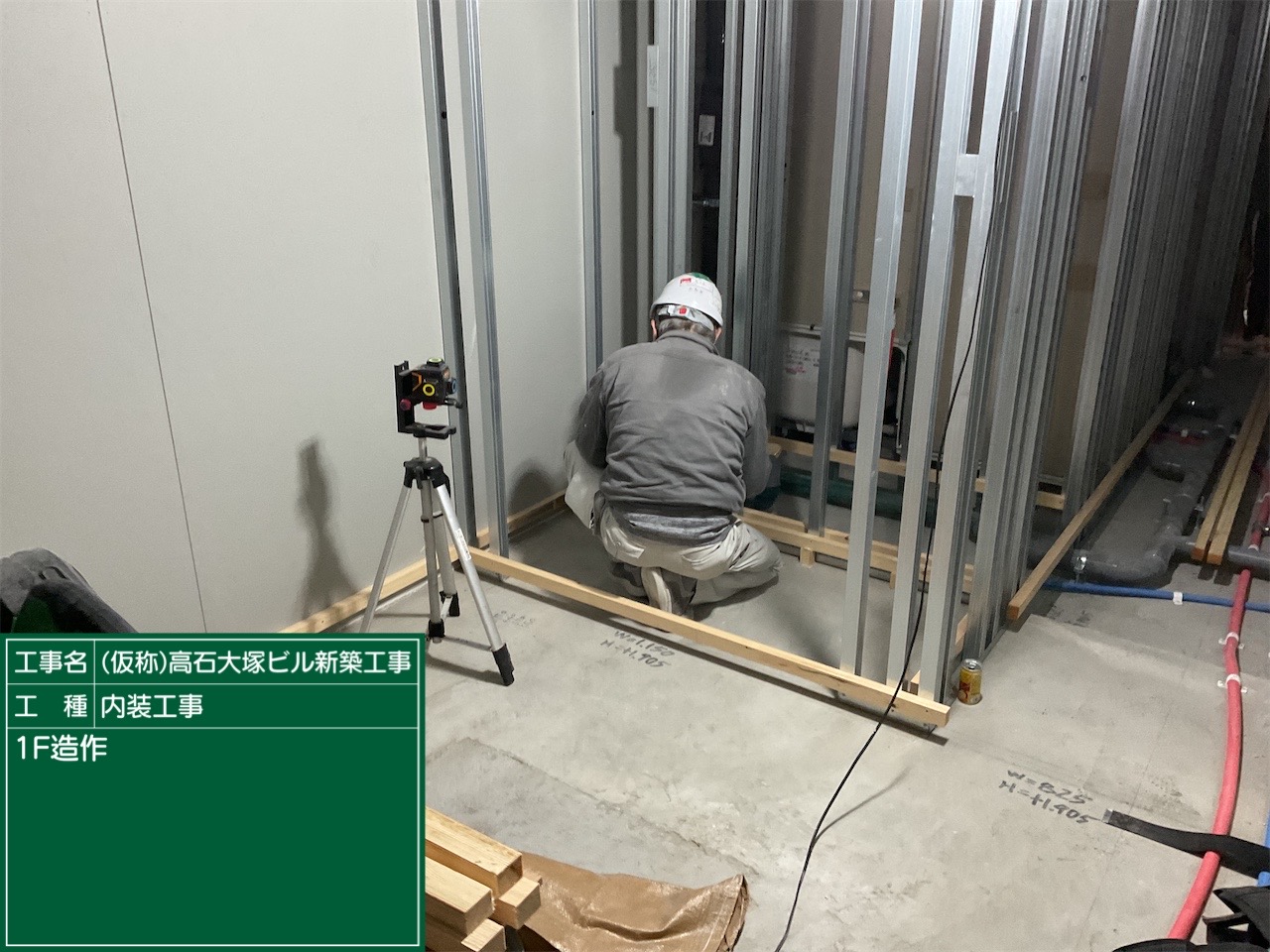

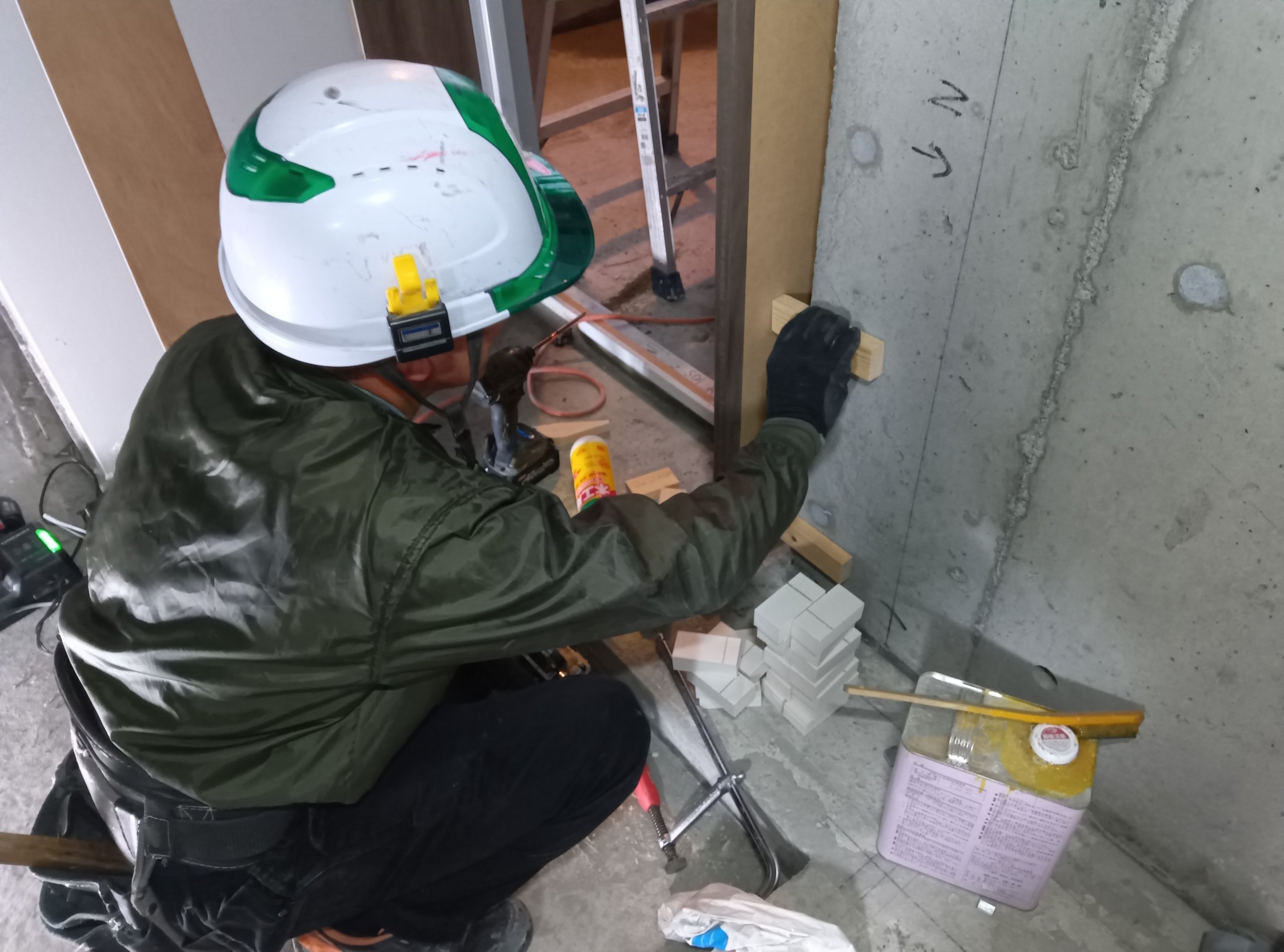

・１F際根太組立て

壁際の部分で床板を支える木材です。高さなどを細かく調節して組んでいきます。

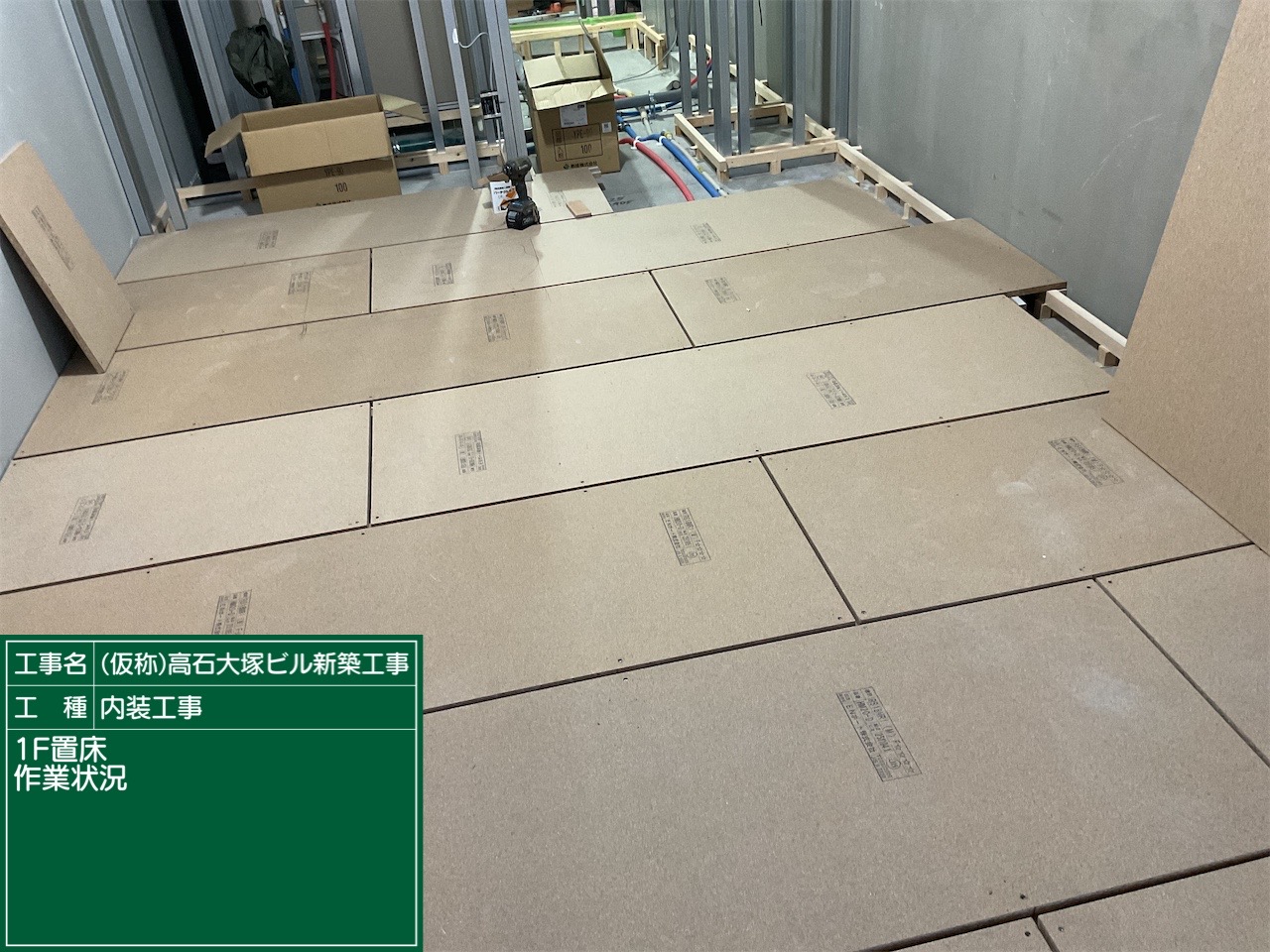

・１F置床工事

際根太などに床板を取り付けています。床を取り付けた事でかなり完成形が見えてきました。
