「完成01-外観」

全戸数114戸の学生マンションが完成し、平成25年3月22日に引き渡しを行いました。

外観

写真 左 北東面

写真 中央 北西面

写真 右 東南面

「完成02-エントランス・風除室」

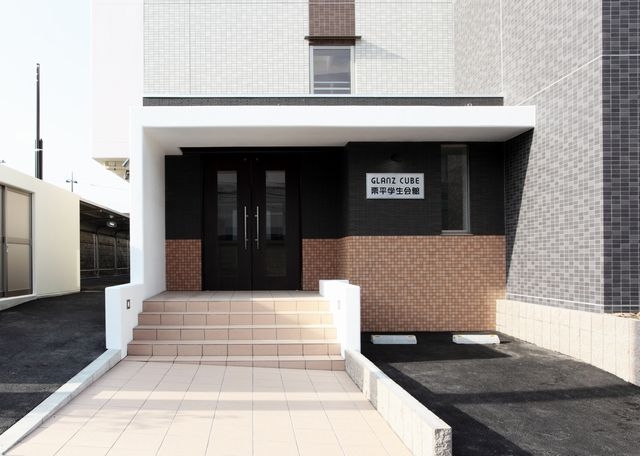

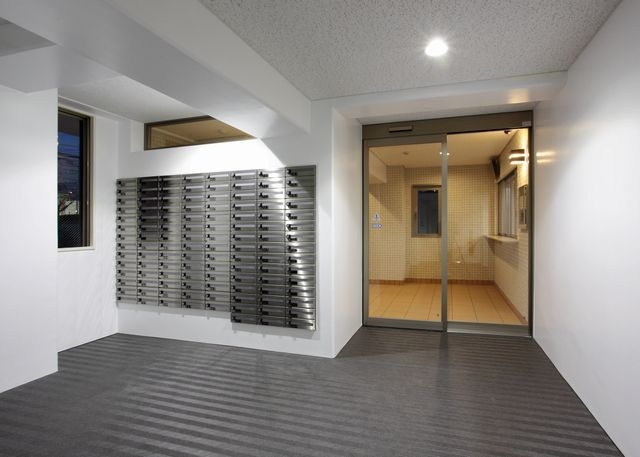

写真 左 エントランス廻り

写真 中央 風除室

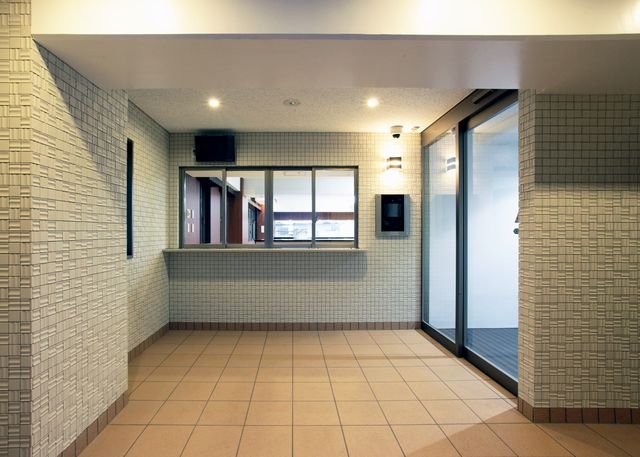

写真 右 エントランスホール

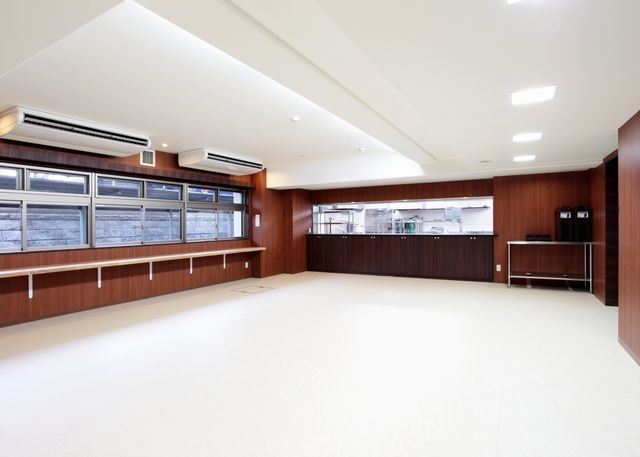

「完成03-食堂・厨房」

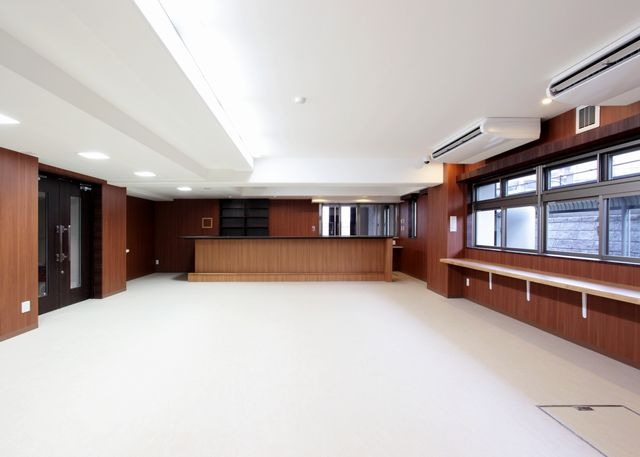

写真 右 食堂

写真 中央 食堂

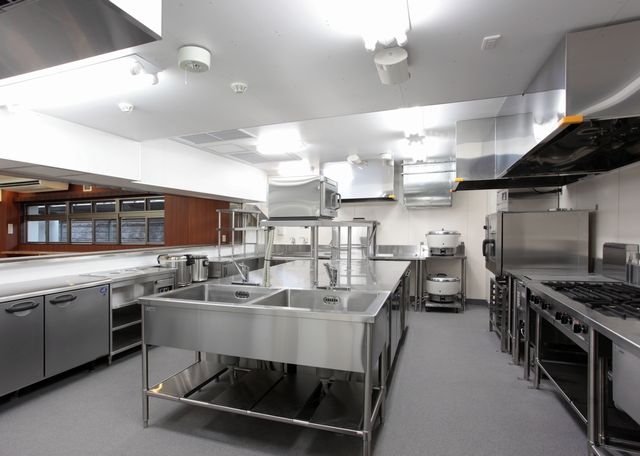

写真 左 厨房

「完成04-共用廊下・居室玄関」

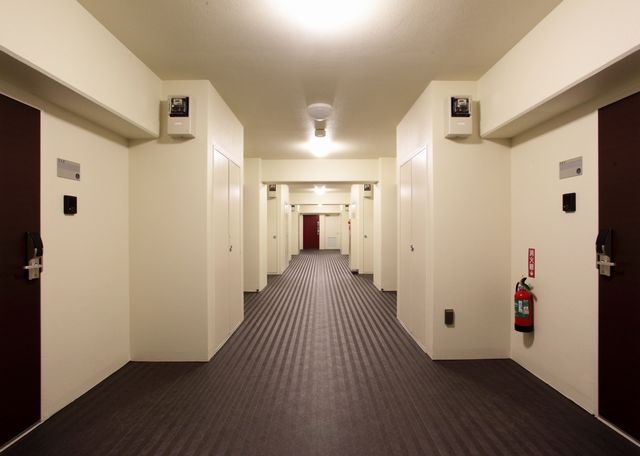

写真 右 共用廊下

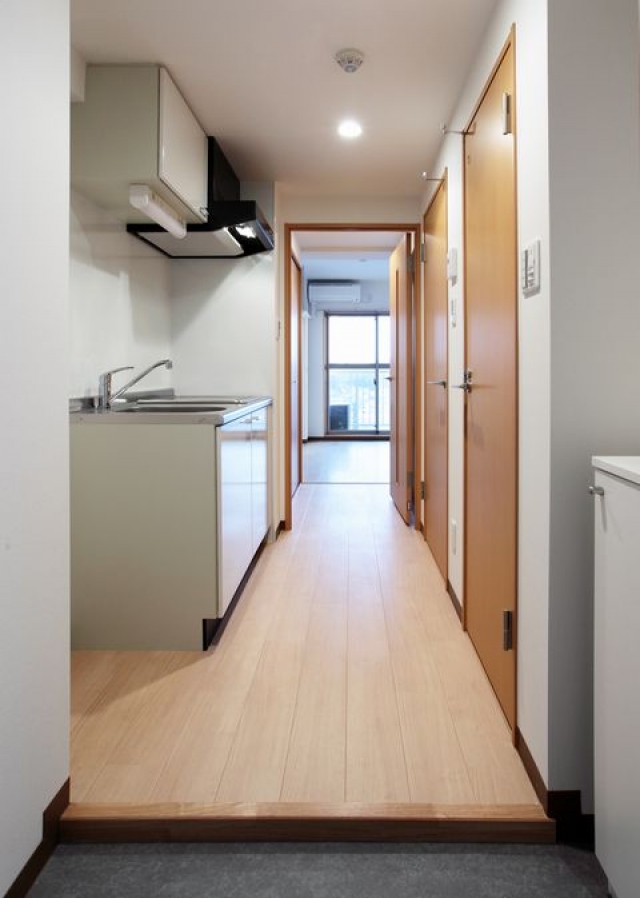

写真 中央 Bタイプ玄関

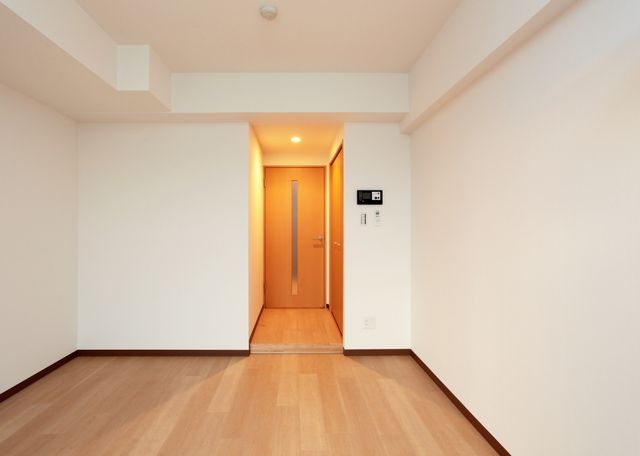

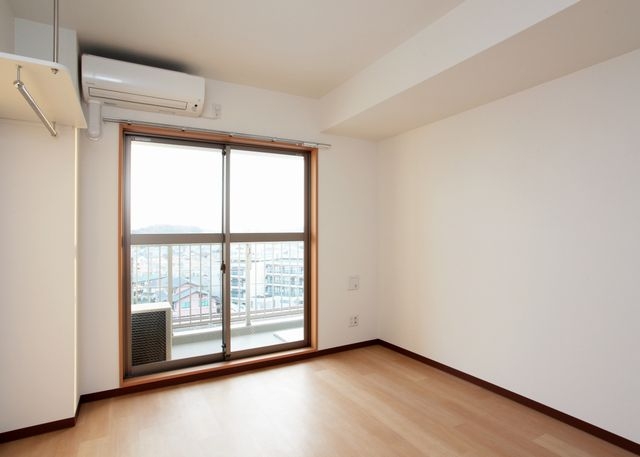

「完成05-居室」

写真 右 居室

写真 中央 居室

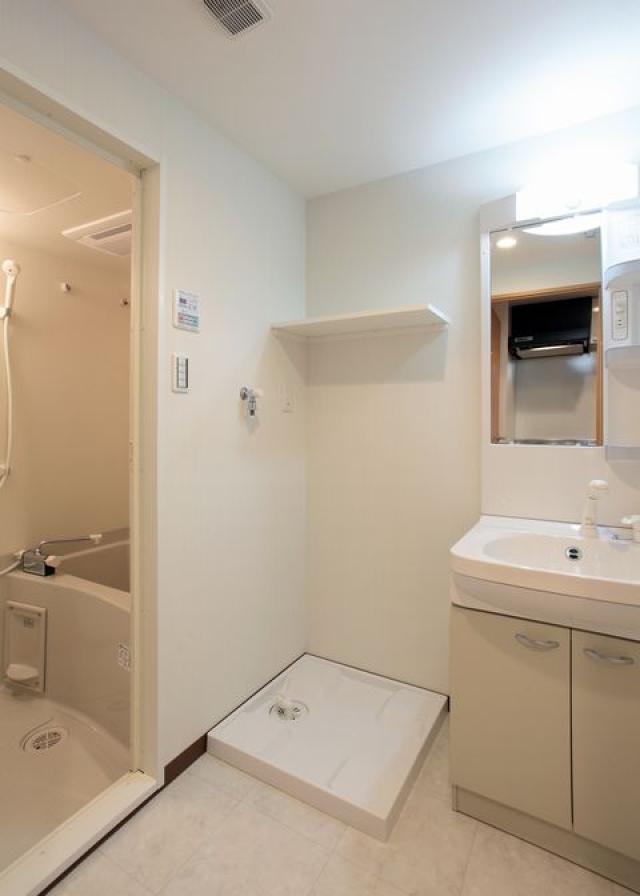

写真 左 脱衣・洗面・浴室

「外構工事」

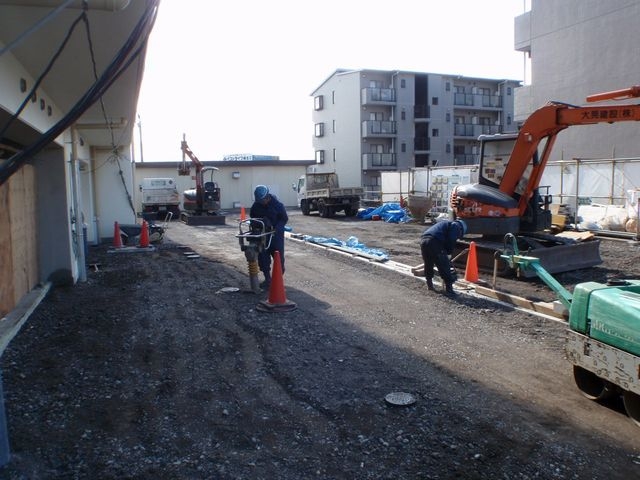

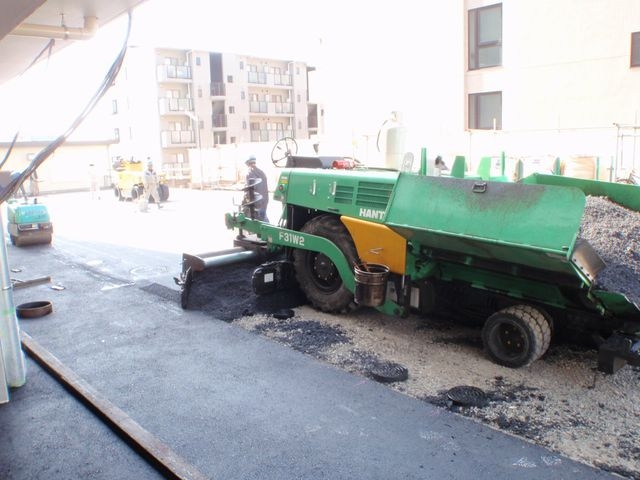

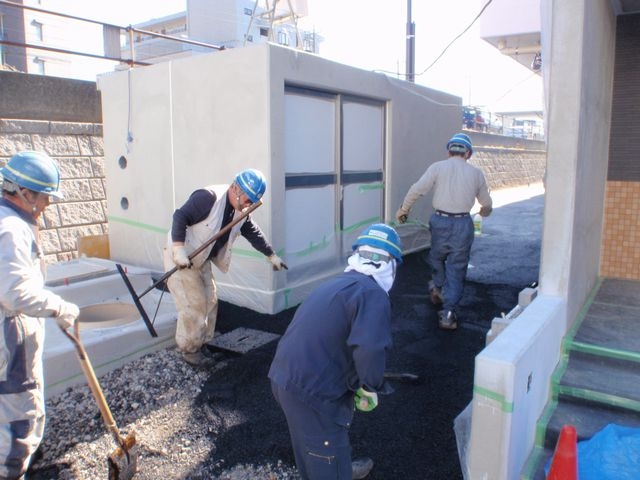

アスファルト舗装の写真です。まず決められたレベルに路盤成形を行います。砕石を敷き、プレートランマー・ローラーで転圧し、アスファルトを敷いていきます。

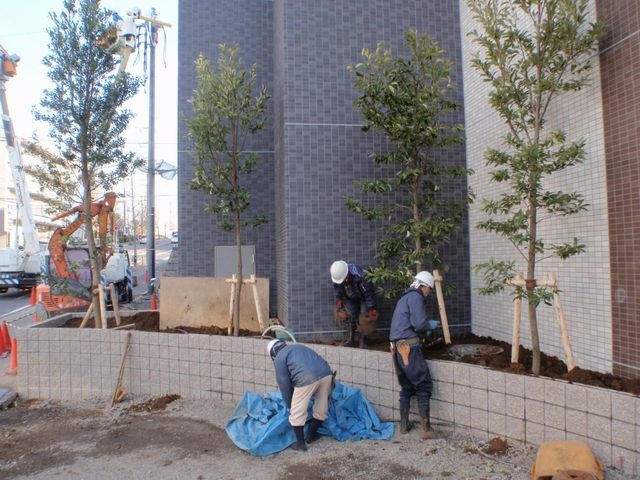

「植栽工事」

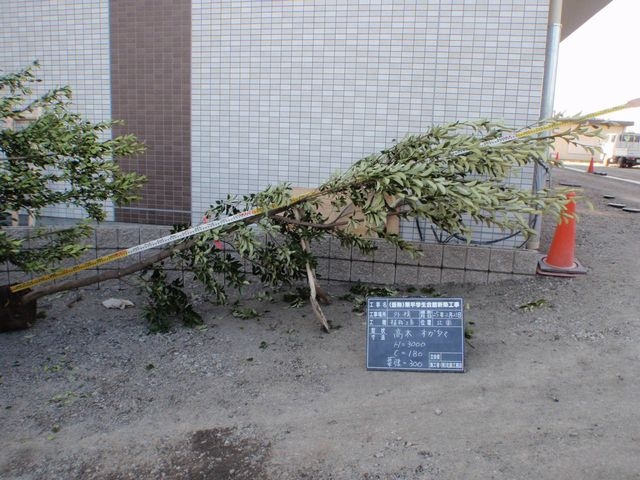

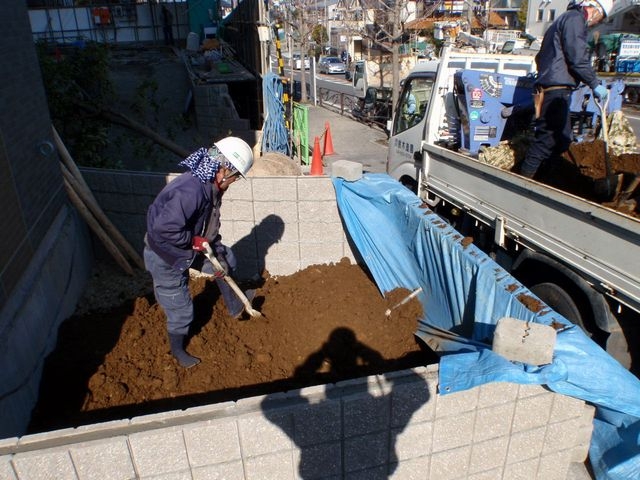

規定された高さ・幹の太さ・葉張り（樹木の外郭周長さ）以上であるか確認し、土を入れ、植えていきます。

「外構工事」

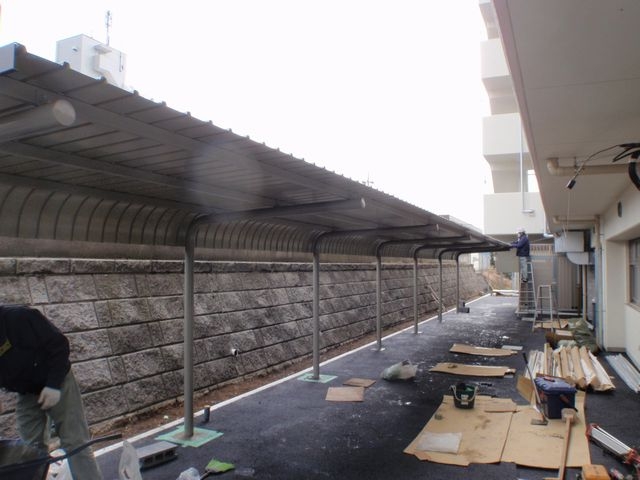

駐輪場基礎と屋根の施工状況です。現場打ちで基礎をコンクリートを打ち、支柱・屋根を組み立てます。

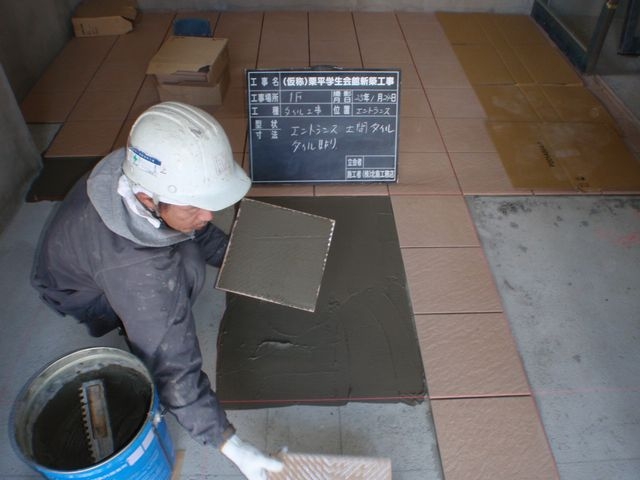

「タイル工事」

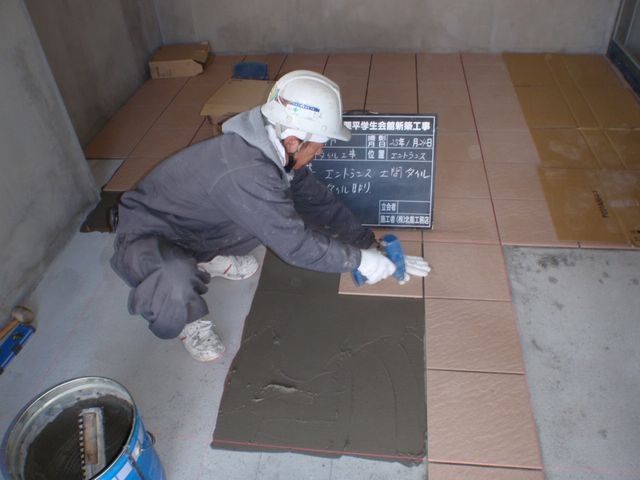

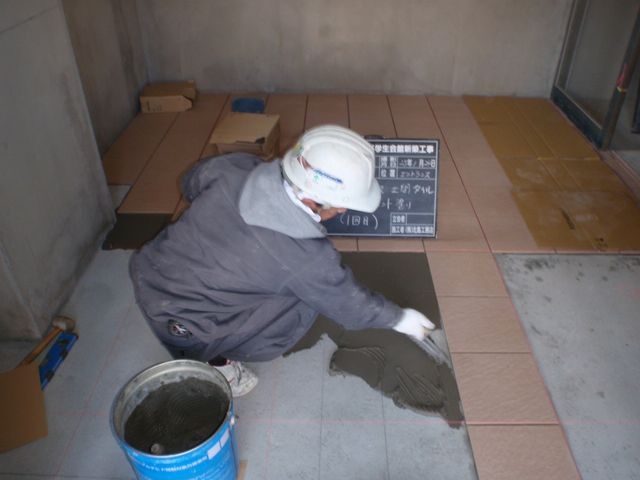

エントランスの床タイルの施工状況です。土間のレベル（水勾配）を左官で調整し、タイルを貼ります。セメントとタイルに隙間ができないよう振動器で接着させます。

「外装工事」

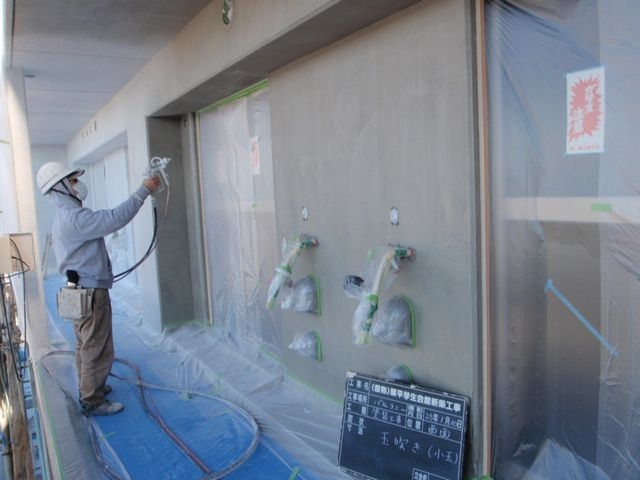

［吹付塗装］外壁の玉吹き塗装状況です。

写真はガンで玉模様に吹き付けている様子で、この後トップの色を塗ります。（写真上）

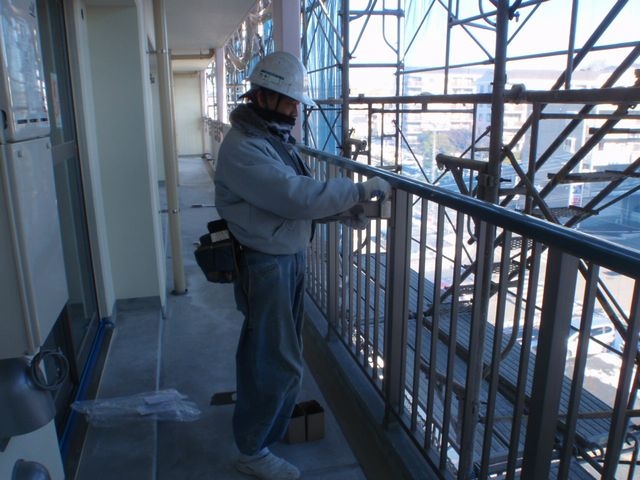

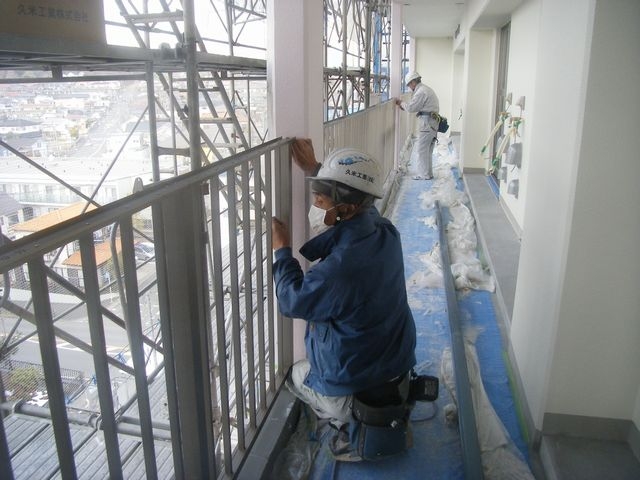

［バルコニ－手摺］
取付の状況です。施工後は支柱の接着剤が固まるまで足場に固定しておきます。（写真中央）

［バルコニ-物干し］
手摺取付完了後、各住戸に物干し金物を取り付けます。（写真下）

「内装工事」

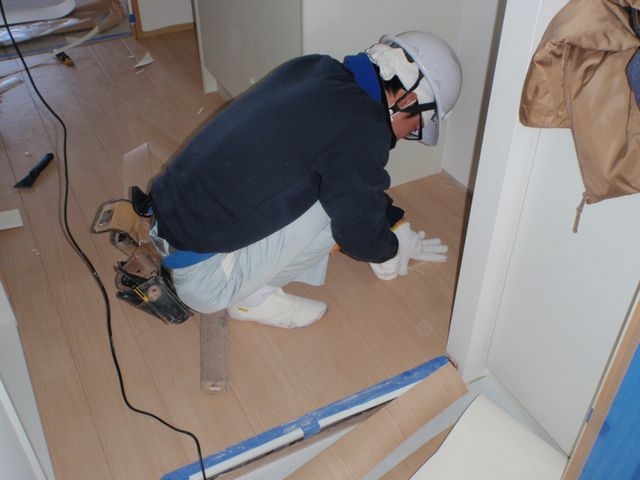

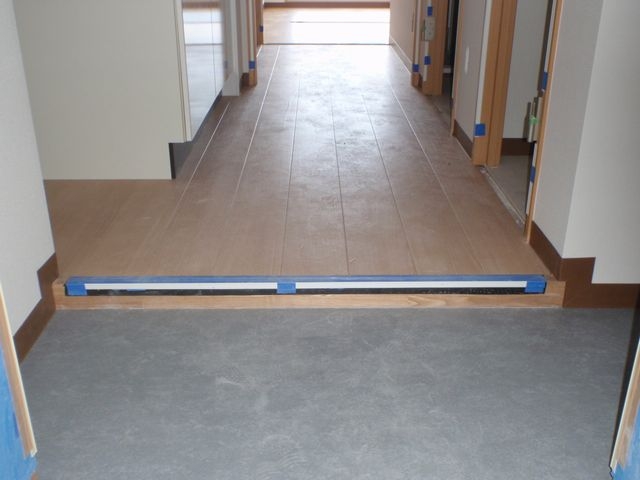

内装工事（軽鉄→ボード→クロス）が完了すると、CF（クッションフロアー）シートの貼り付けを行います。

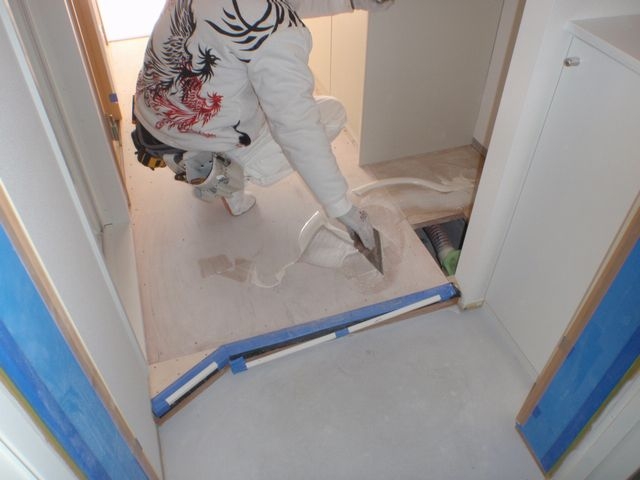

下地のケレン（凹凸の処理）を行い、接着剤の塗布、CFシートを貼ります。

「内装工事」

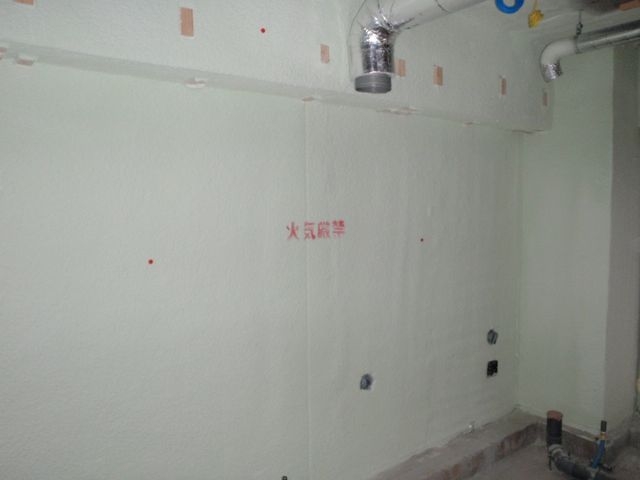

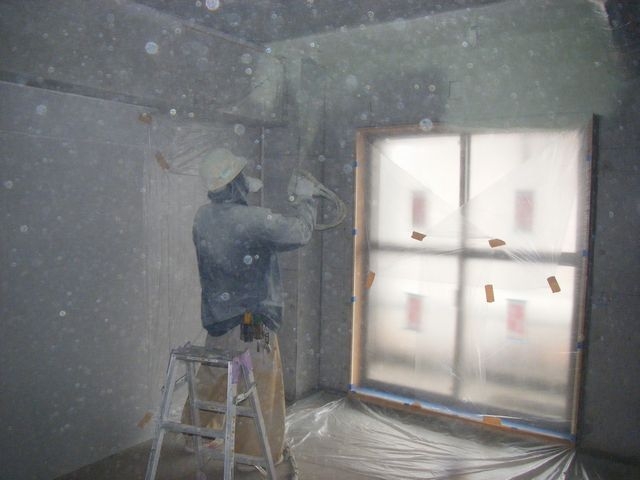

発泡ウレタン吹付工事の様子です。発泡ウレタンは石油から生成された断熱材で、2種類の主原料を混合・反応させることによって断熱材が形成されます。

施工は規定の厚みに吹かれているかを確認します。材料に可燃性があるため、施工中・施工後は火気厳禁で作業をします。

「防水工事」

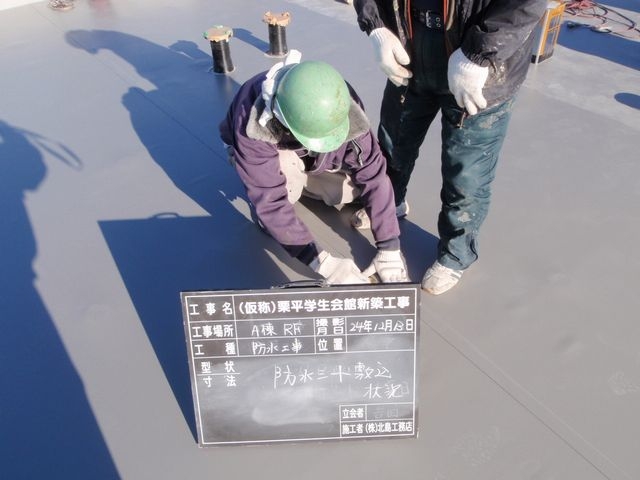

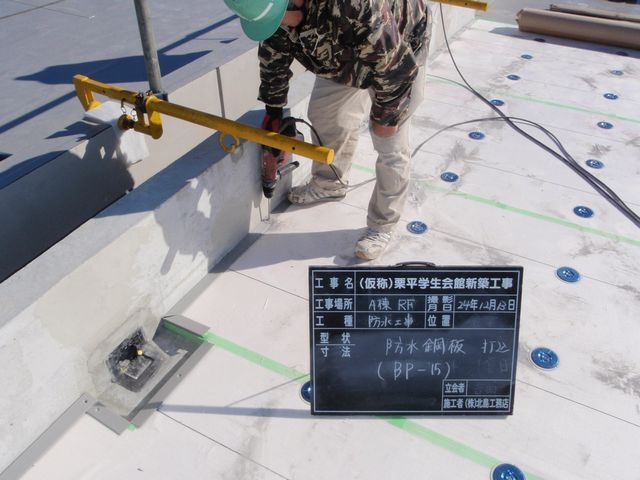

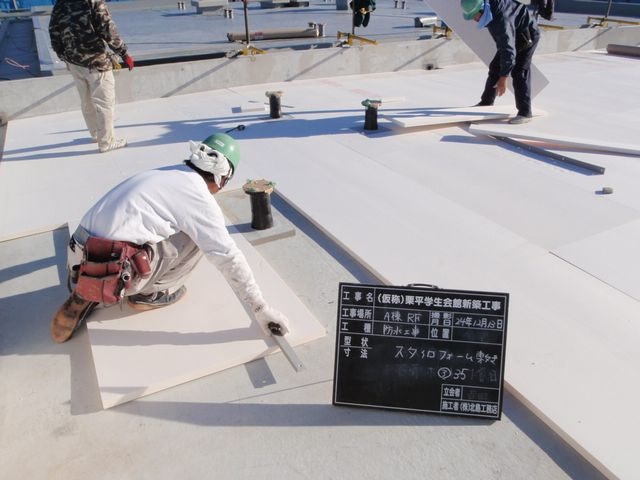

屋上のシート防水の施工状況です。下地の仕上げ状況と清掃状況と確認してから作業に入ります。外断熱のため、断熱材を敷き込み、端部を金物で押さえ、防水シートを貼ります。施工中は天候に注意しながら、作業を進めました。

「内装工事」

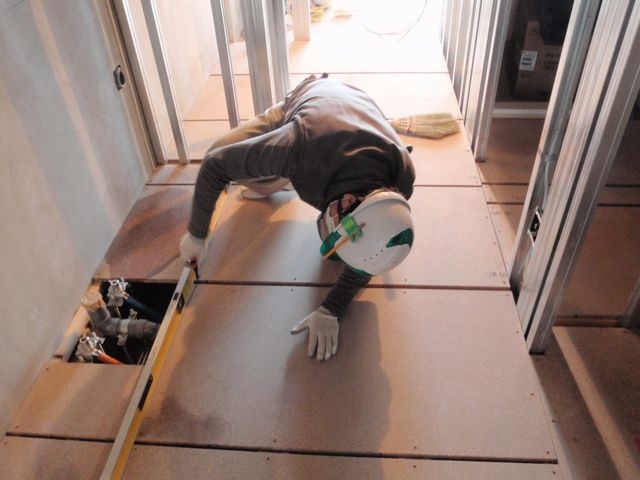

置き床の施工状況です。置き床とは、コンクリートのスラブとは別に、化粧床をはることです。上階の音が下階に抜けにくく、スラブとの間に遮音材をつめたり、配管のための空間として使います。二重床とも呼ばれています。

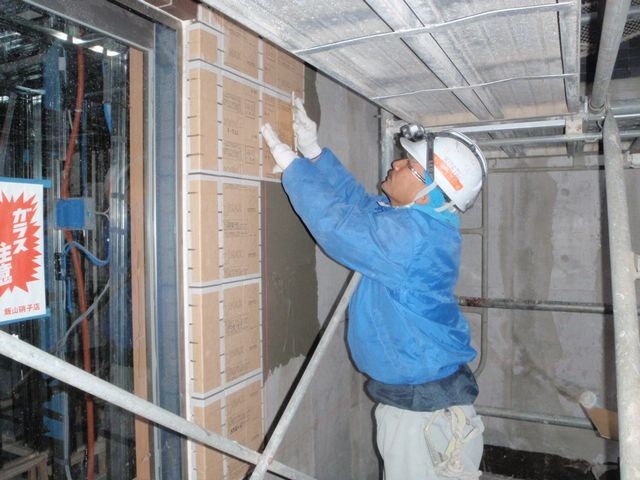

「タイル工事」

外壁タイルの施工状況です。
左官工が躯体をタイル貼り用に下地調整した後『タイル割付図』を元にして、貼っていきます。

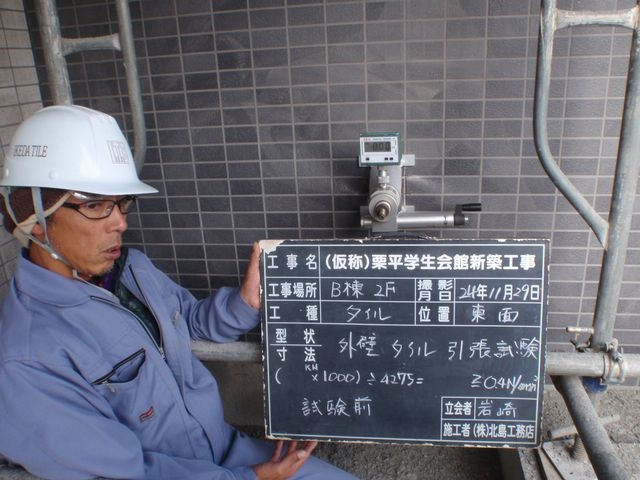

工事完了後に、タイル引張試験を行い、強度を確保しています。

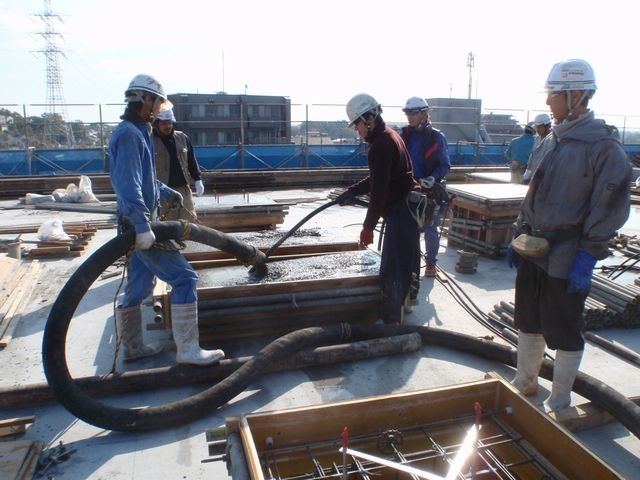

「コンクリート工事－上棟」

コンクリート打設の写真です。A棟7F立ち上がり→B棟7F立ち上がり→B棟RFパラペットの順に打設しました。以上で、すべてのコンクリートの打設が完了し、上棟しました。

「防水工事」

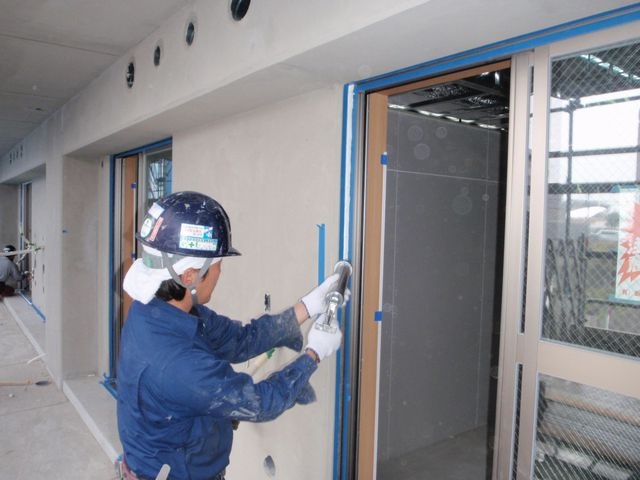

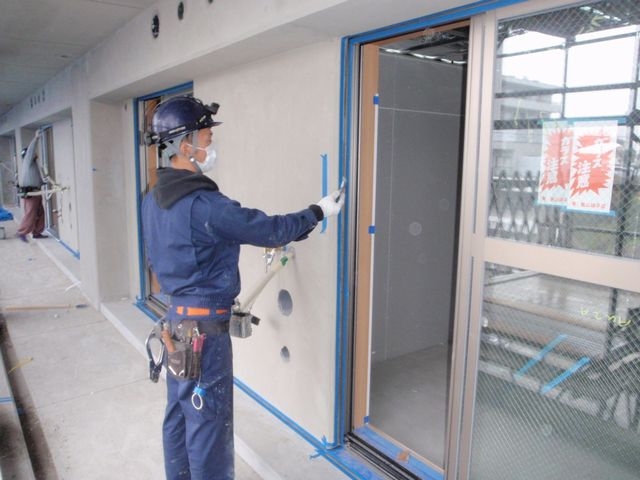

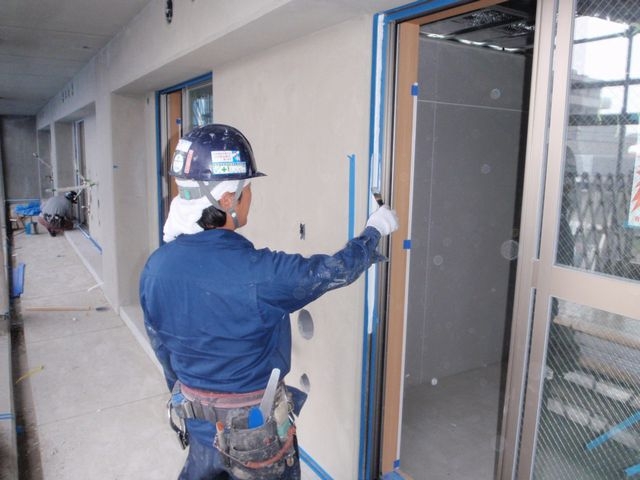

サッシ廻りのシーリング充填の写真です。躯体とサッシ間は、防水モルタルを詰めています。しかし、雨が吹き込んだ際、部屋内に雨水が浸入することが考えられます。目地にシーリングをすることで、それを防止できます。また、柔軟性のあるシールを打つことで、躯体の伸縮等によるひび割れを緩和する効果があります。写真は左から プライマー（接着剤）塗布→シーリング充填→シーリング均し です。

「金属建具工事」

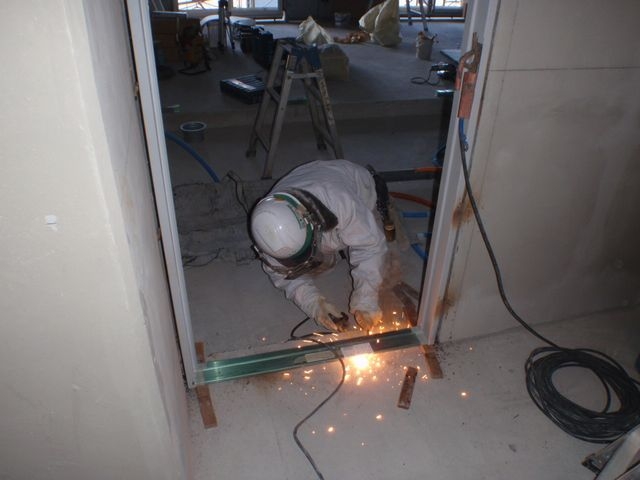

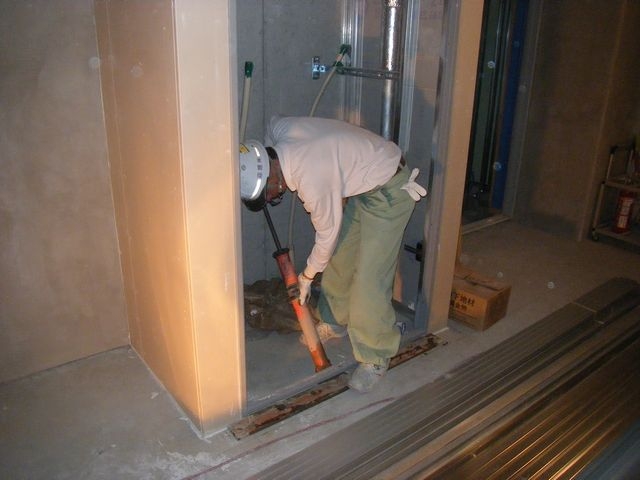

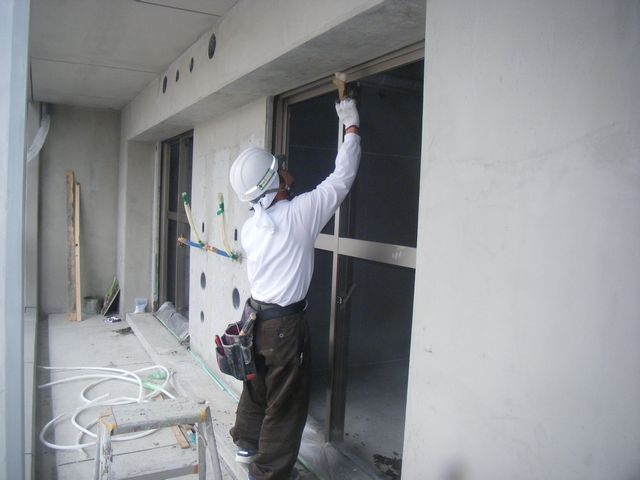

SD（サッシ）を取付状況です。取付工が、決められた位置を溶接で固定します。施工後、左官工がモルタル詰めを行い、隙間を埋めます。

「左官工事」

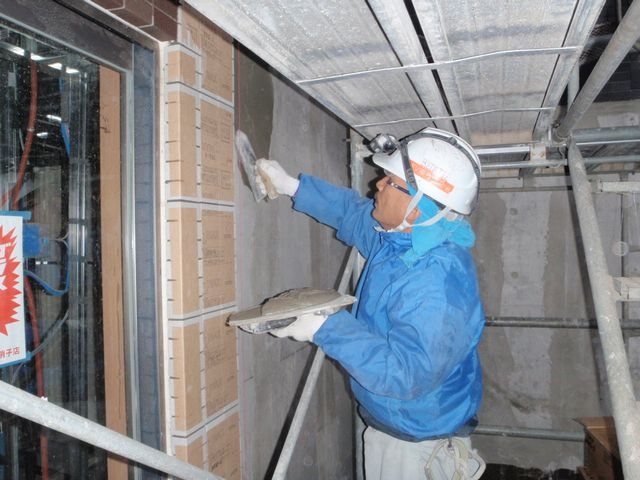

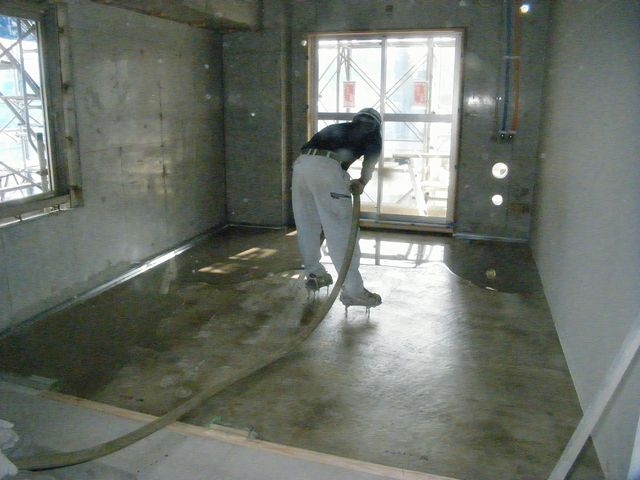

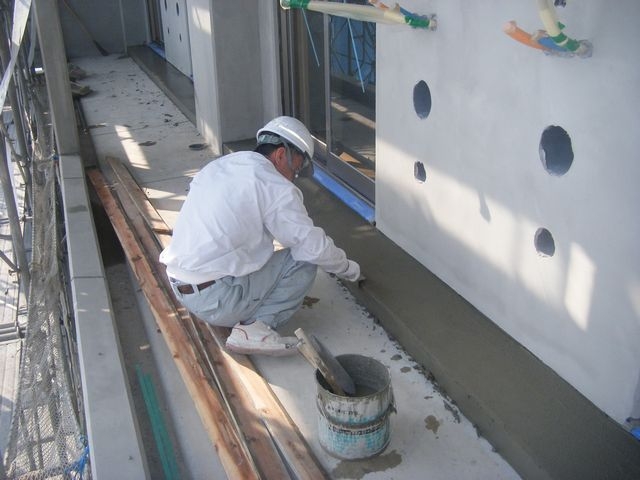

コンクリート打設後、脱型を終わらせ、左官工が各仕上げ前に下地を作ります。その後、タイル工事や塗装工事に移っていきます。また、写真下はれべらーの打設の状況です。レベラーには土間を平滑にかつ、レベルの狂いを調整する意味合いがあります。

「内装工事」

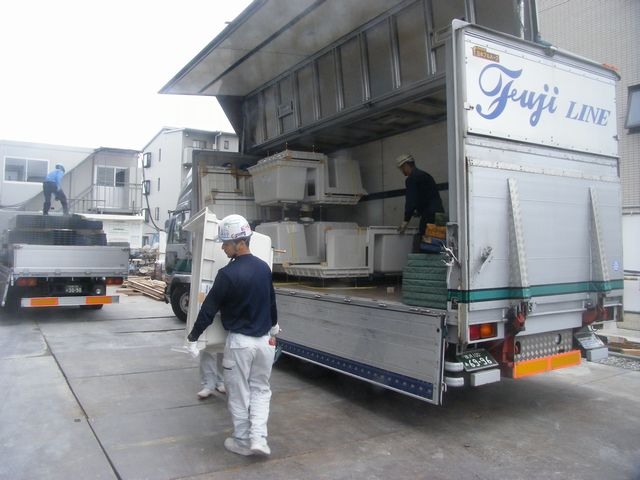

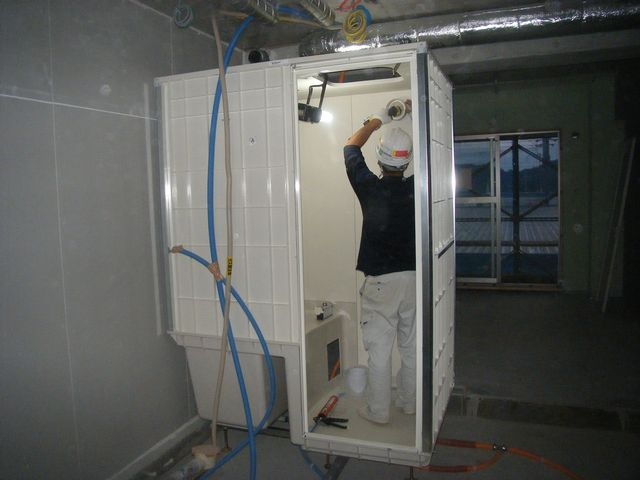

ユニットバスの据付の状況です。図面と墨をもとに、正確な位置に据付します。
据付前には給排水衛生工が配管工事を行います。（前回更新分の『設備工事』をご覧下さい。）

「内装工事」

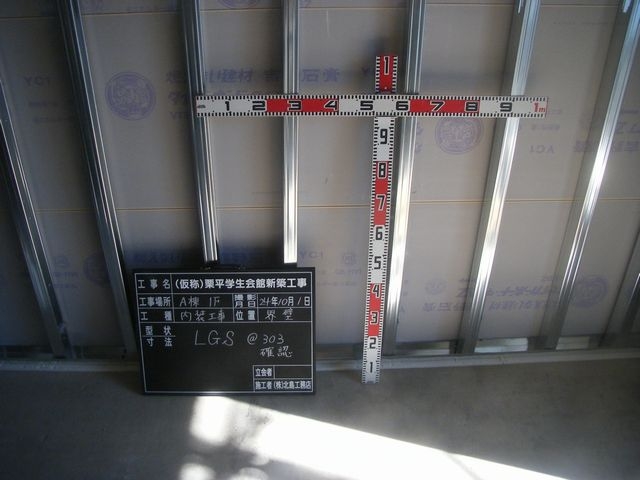

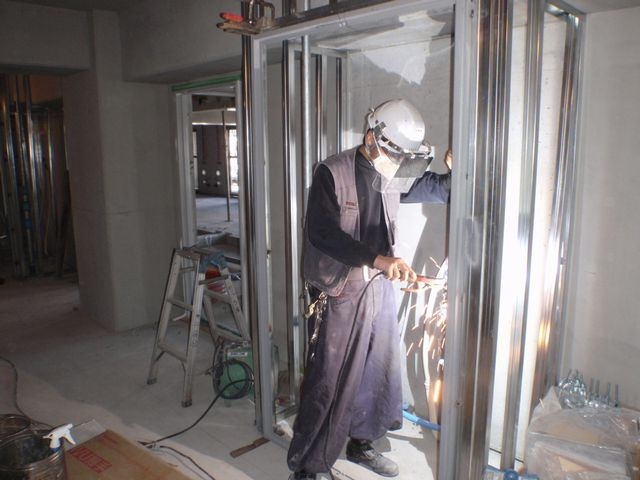

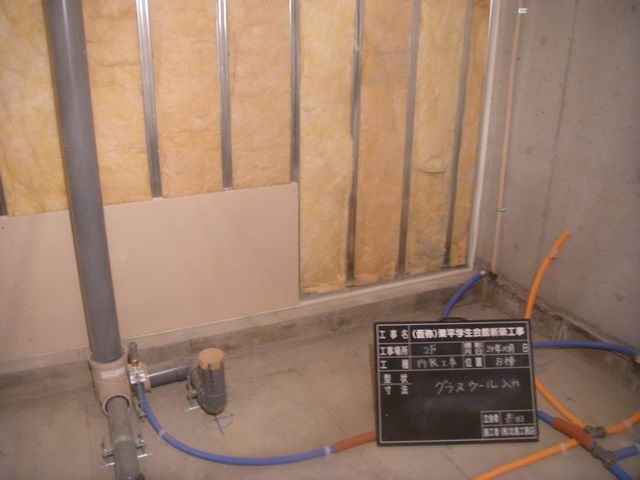

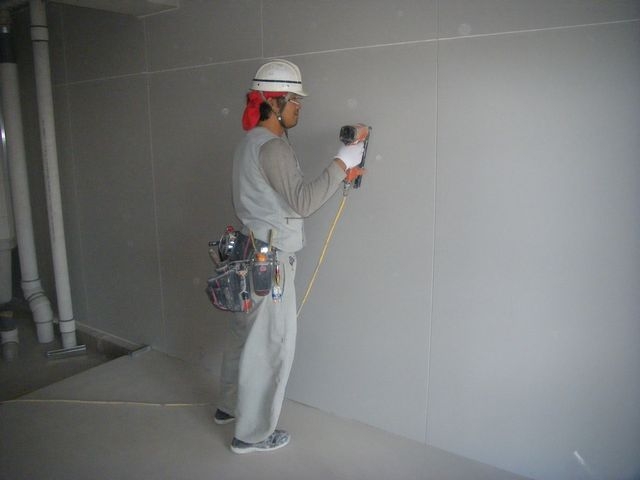

各住戸を区画するために界壁を建てます。隣戸間の遮音、及び延焼を防ぐために耐火・遮音構造の乾式間仕切り壁を使用しています。

「設備工事」

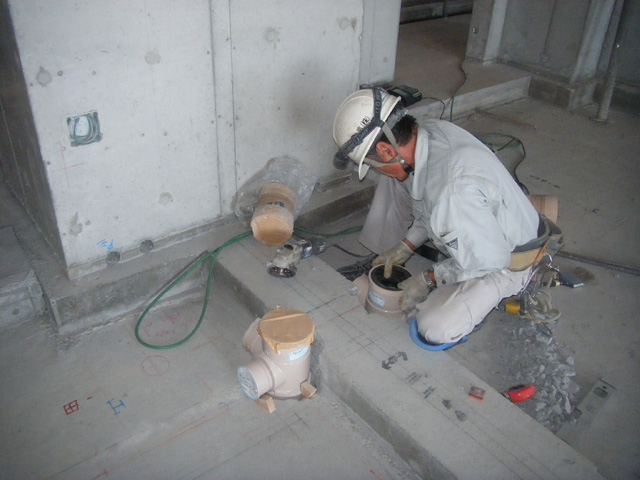

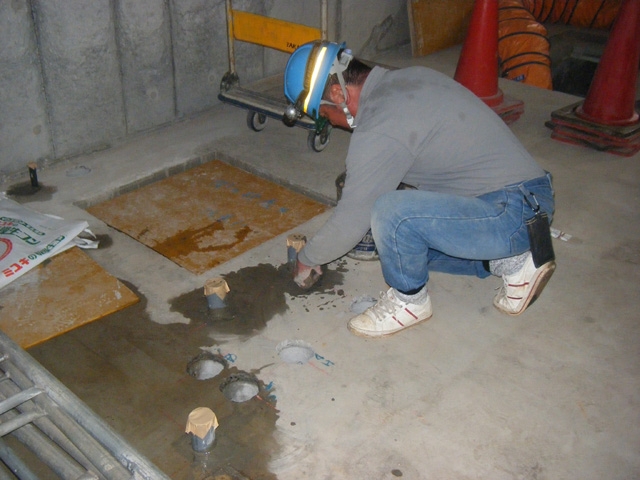

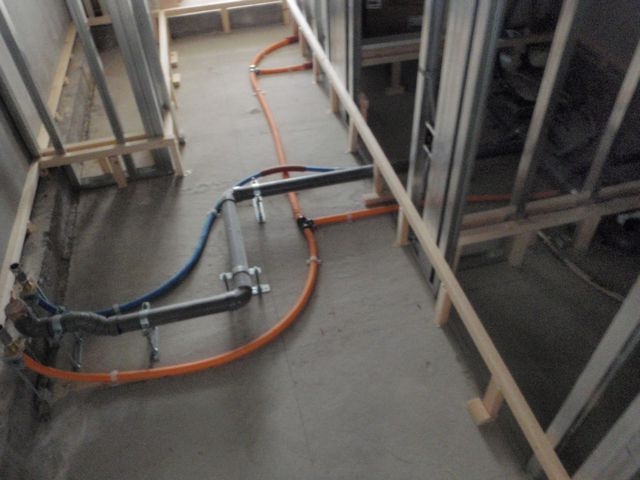

躯体が進んでいくと、内装・仕上げ業者が次々入っていきます。設備も躯体工事で打ち込んでいるスリーブを通して配管を行っていきます。

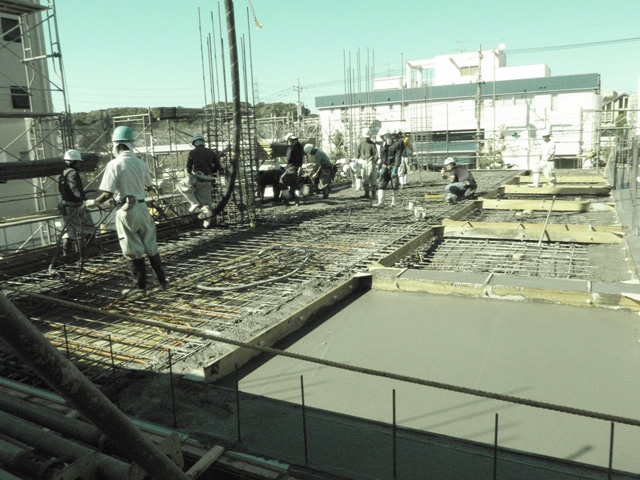

「コンクリート工事」

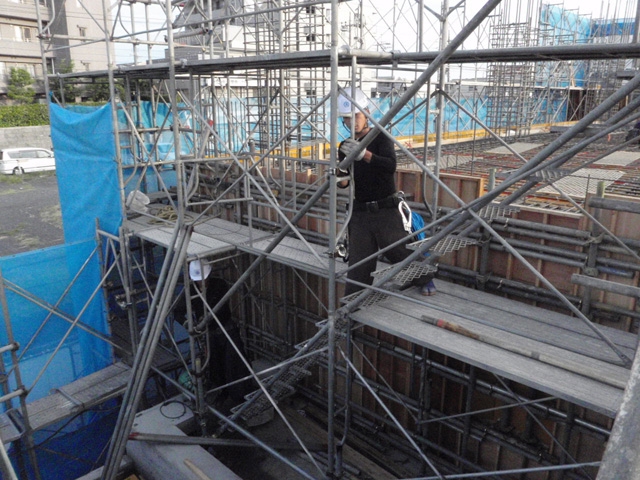

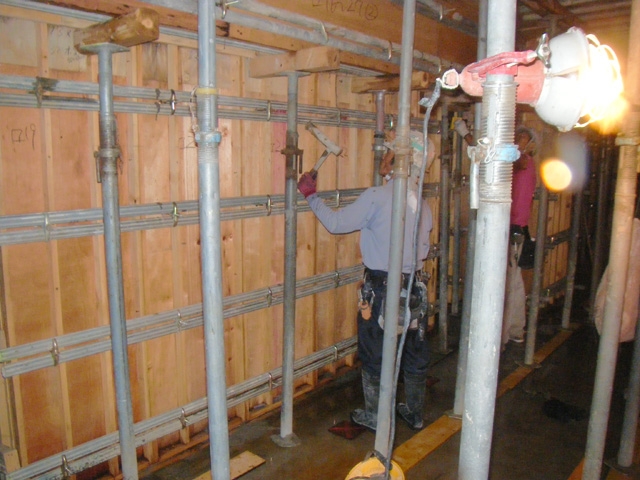

今月は4回のコンクリート打設を『B棟2F立ち上がり』→『A棟3F立ち上がり』→『B棟3F立ち上がり』→『A棟4F立ち上がり』の順で行いました。打設を行うスラブの下の階では土工がコンクリートに豆板（じゃんか）をつくらないよう型枠を叩きながら打設します。

「コンクリート工事」

今月も先月と同じく3回のコンクリート打設を行いました。
打設日は毎回の猛暑日で、職人の体調管理にも気を配りながら打設しました。
写真は左から
『A棟1F立ち上がり』
→『B棟1F立ち上がり』
→『A棟2F立ち上がり』です。

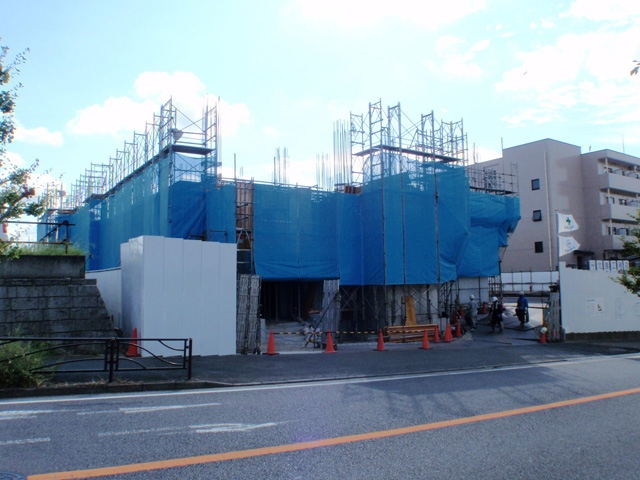

「外部足場」

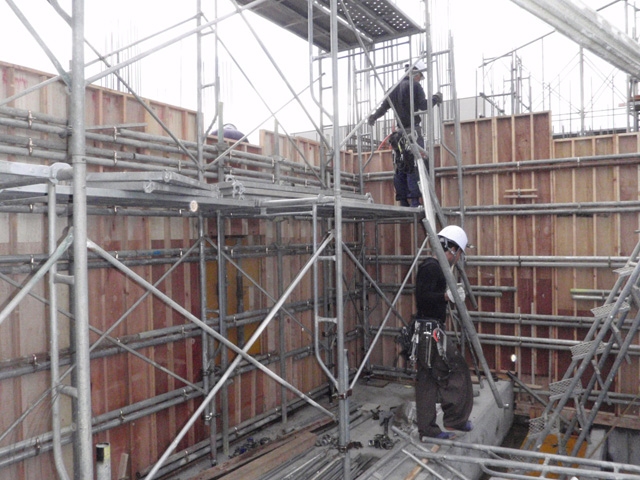

B棟の外部足場を組んでいる作業状況です。
外部足場とは、作業床、通路、作業員の墜落防止等として用いられます。
また組立は労働基準監督署で、確認を受けた図面を元に組み立てます。

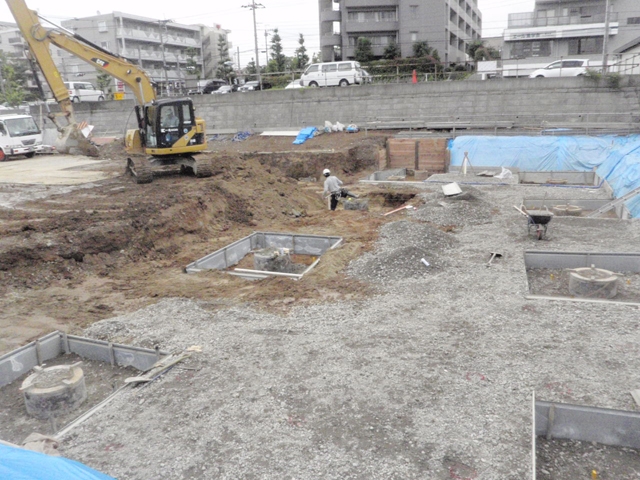

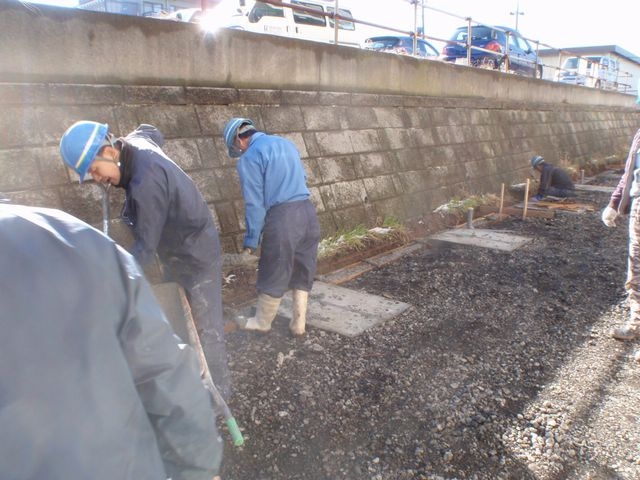

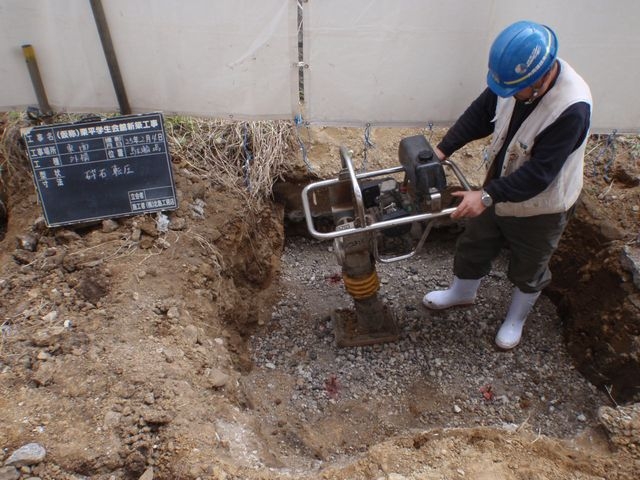

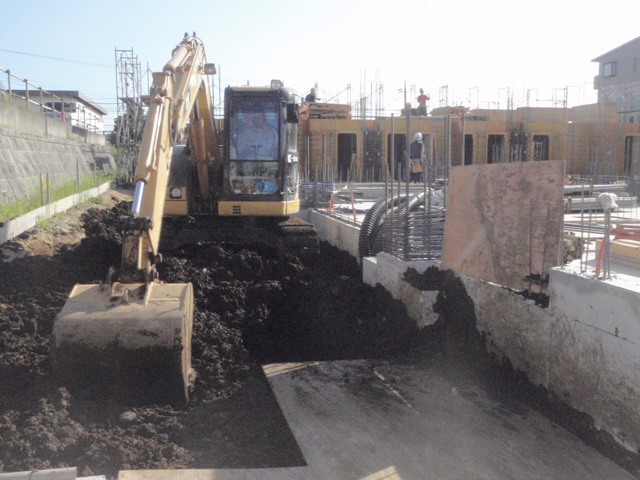

「外部埋め戻し」

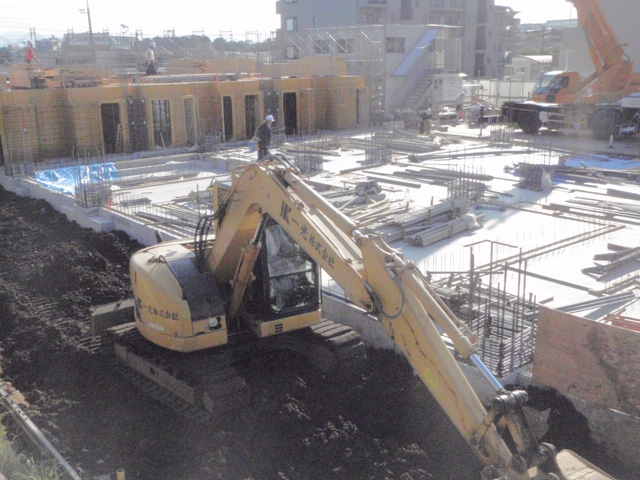

基礎のコンクリート打設が完了したので、外部を埋め戻します。重機で整地をし、砕石を敷きプレート・ランマーで転圧をします。

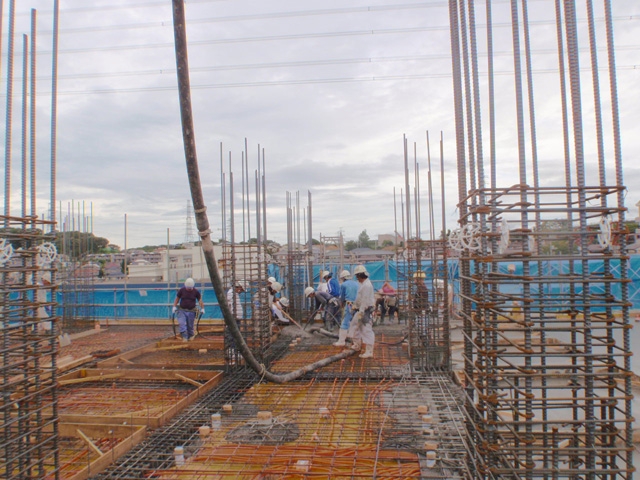

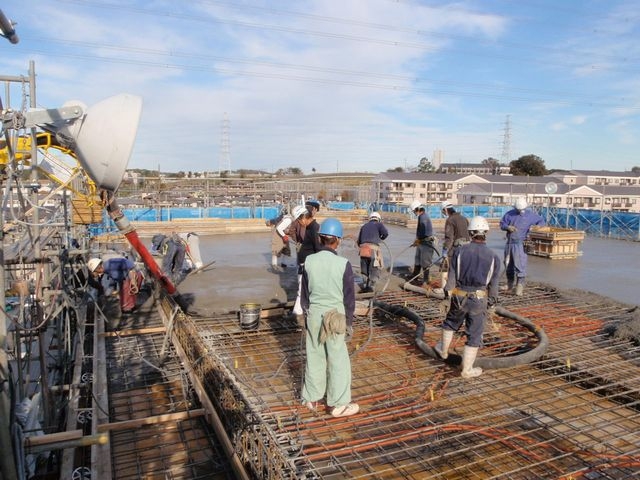

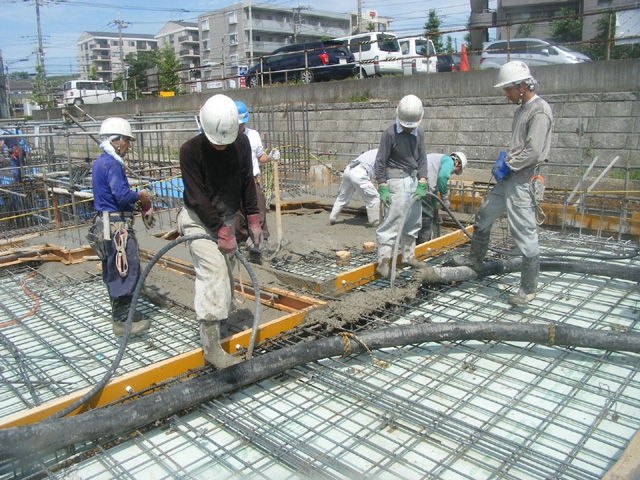

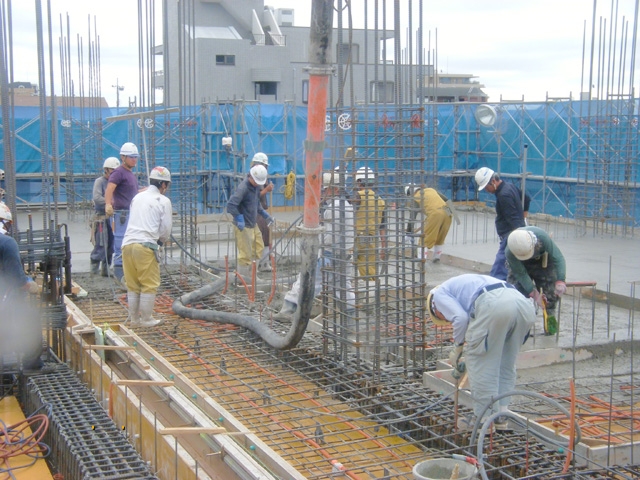

「コンクリート工事」

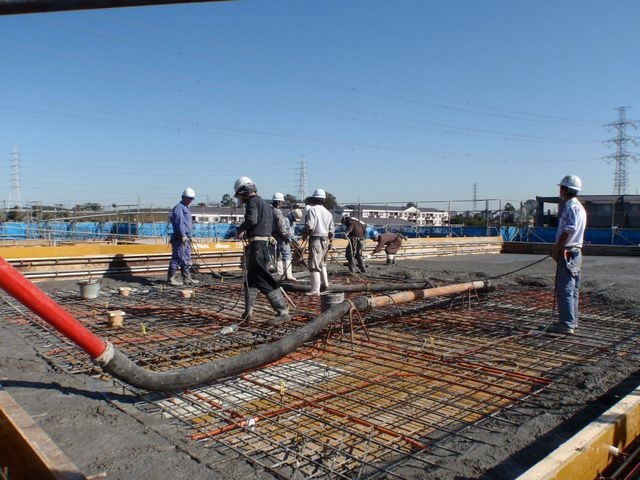

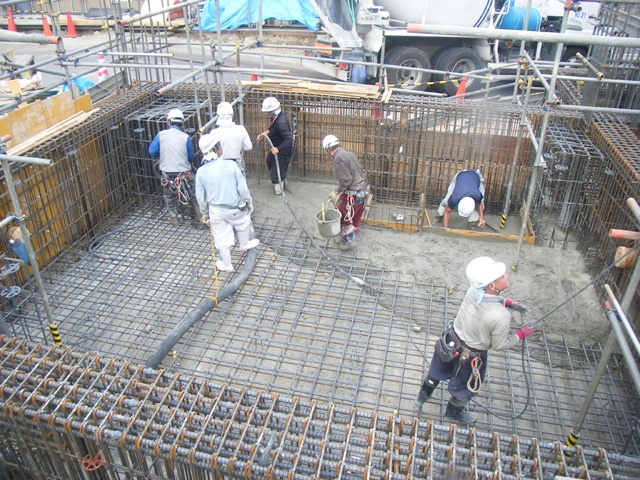

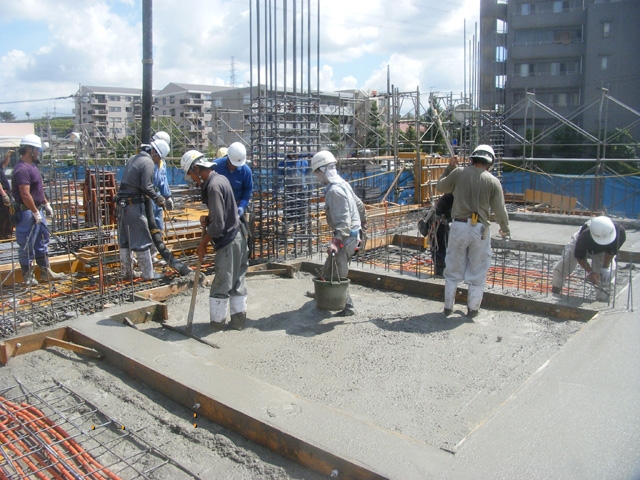

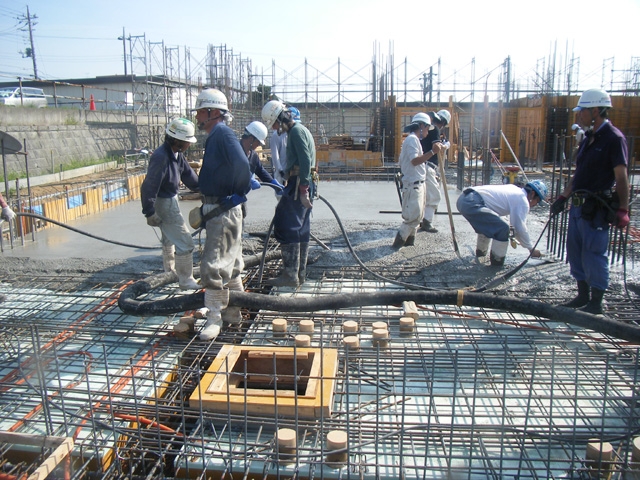

基礎、1F床のコンクリート打設の様子です。7月で3回の打設を「A棟 1F床」→「B棟 耐圧盤」→「A棟 1F床」の順に行いました。

「型枠工事」

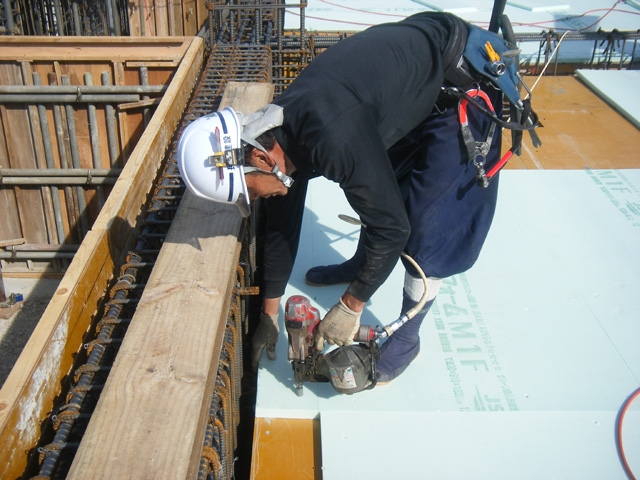

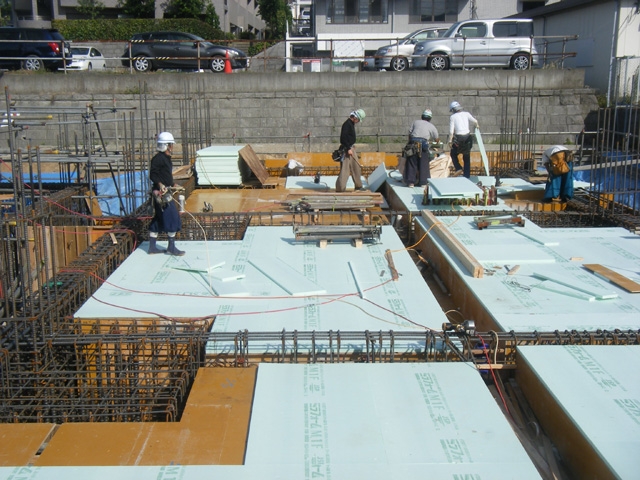

写真は1Fのスラブ（床）の型枠の建て込み状況です。建込み後は必要な場所にスタイロフォームを貼り、断熱性能を高めます。

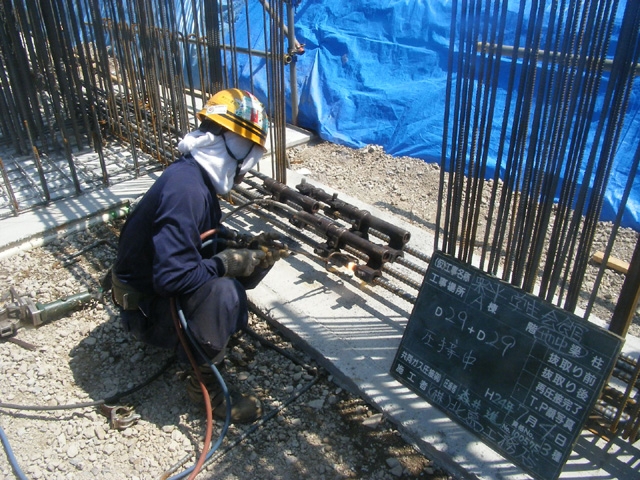

「基礎配筋・圧接工事」

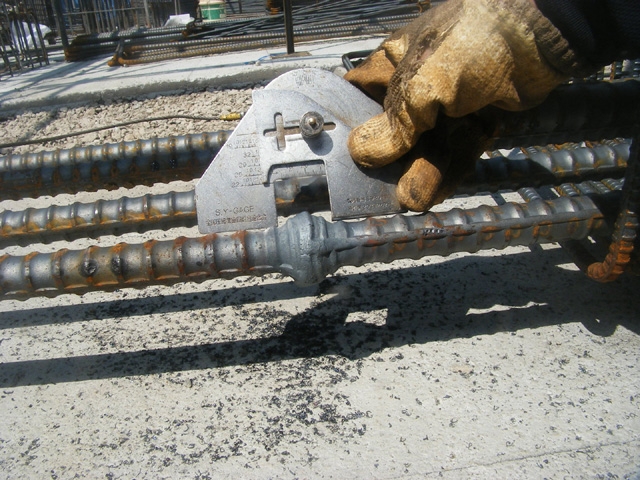

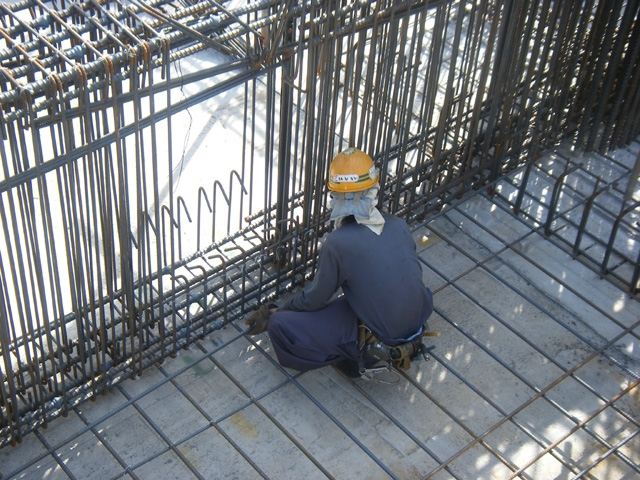

基礎の配筋・圧接の状況です。梁の主筋の圧接をしてから、配筋します。圧接は外観検査を行い、規定値内であることを確認します。

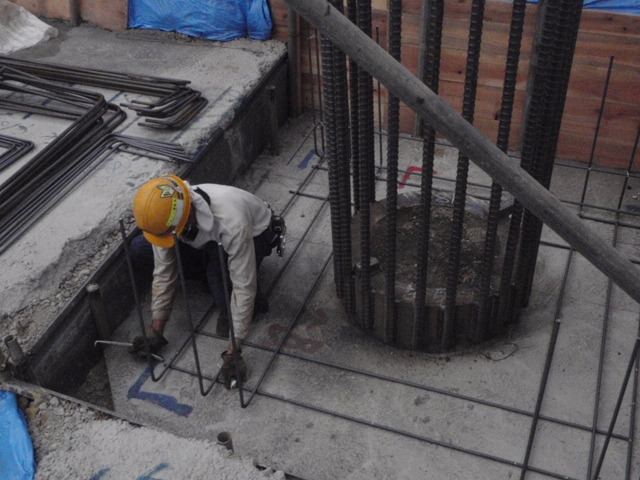

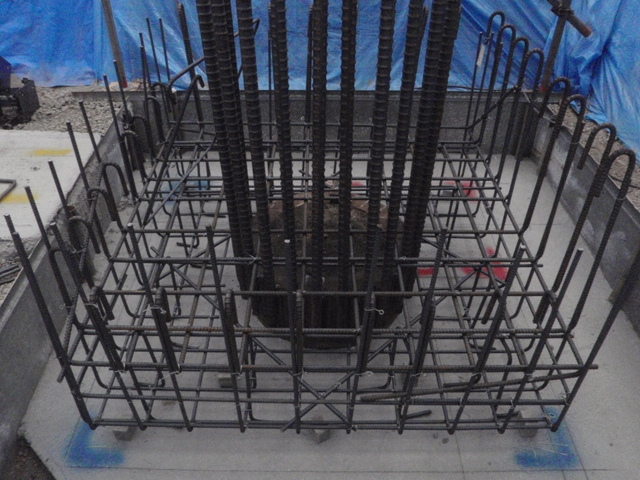

「ベース配筋」

杭頭補強筋の溶接が完了すると、ベースの配筋工事に移行します。構造設計で決められた鉄筋の径・ピッチで鉄筋を組んでいきます。

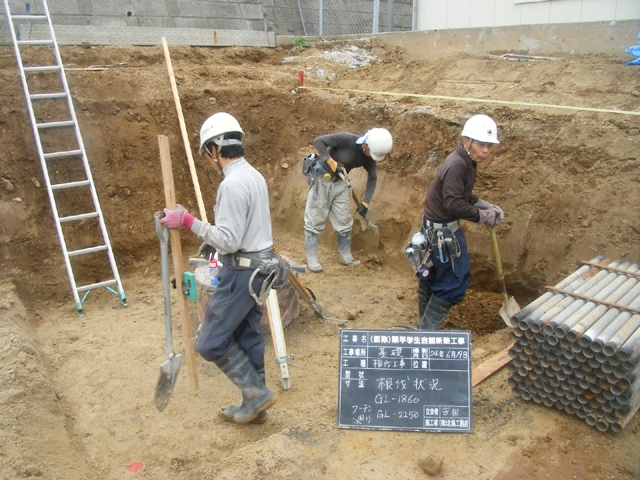

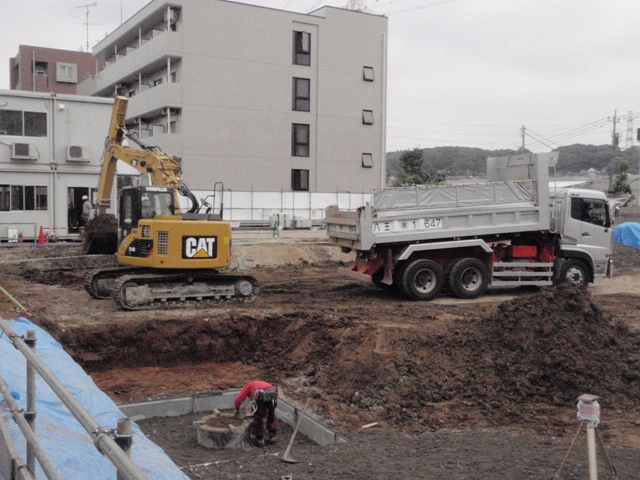

「根伐工事」

基礎の底面まで掘削していきます。一次根伐にて1m程度掘り下げていたので、最終根伐で更に1m掘削します。またオープンカット工法にて掘削をした法面はブルーシートにて養生を行います。

「本杭打設」

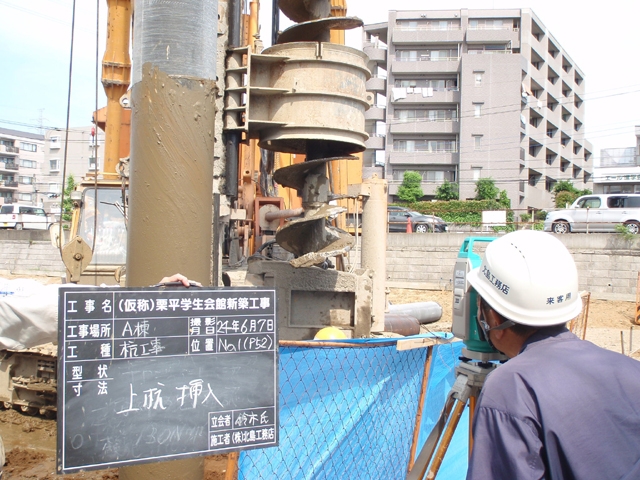

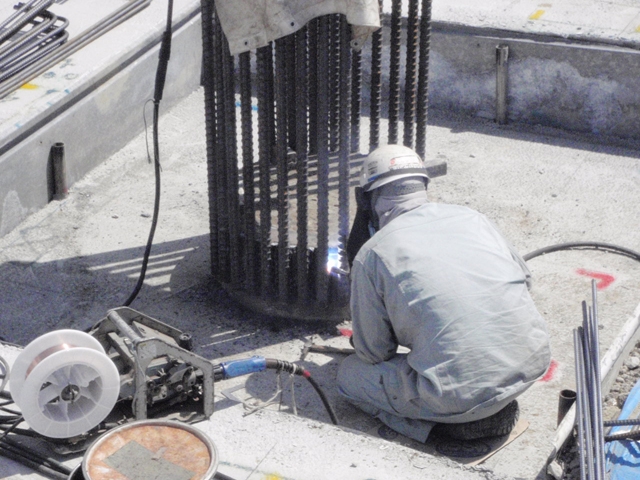

杭の材料検査を行います。適切な長さ・径・施工方法であるかを確認します。その後下杭、上杭の順に打設していきます。この時、杭の打ち込むレベル（高さ）を確認します。打込み完了後、杭頭補強筋を溶接します。

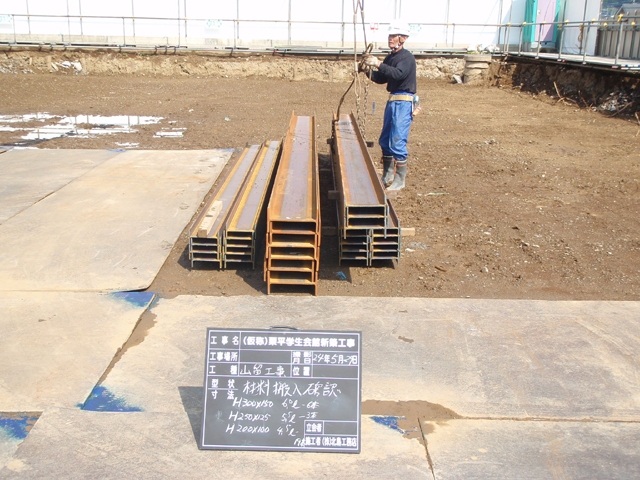

「山留め工事」

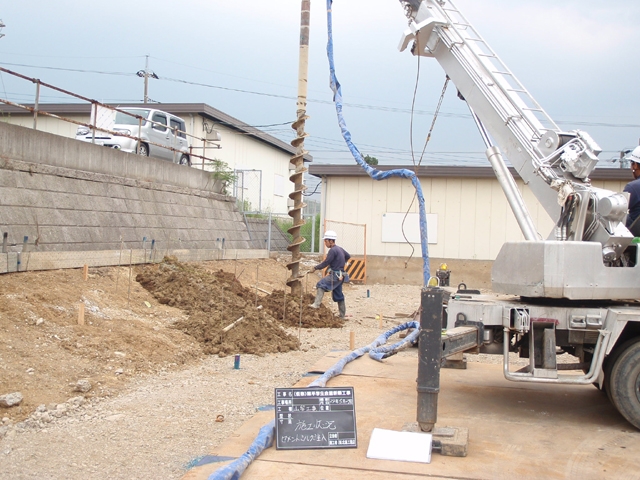

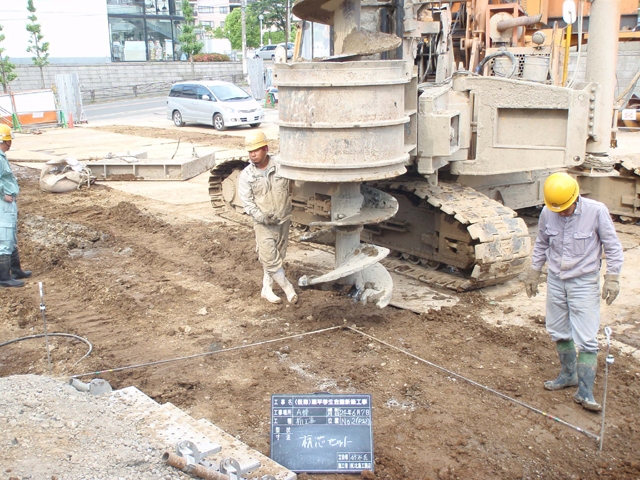

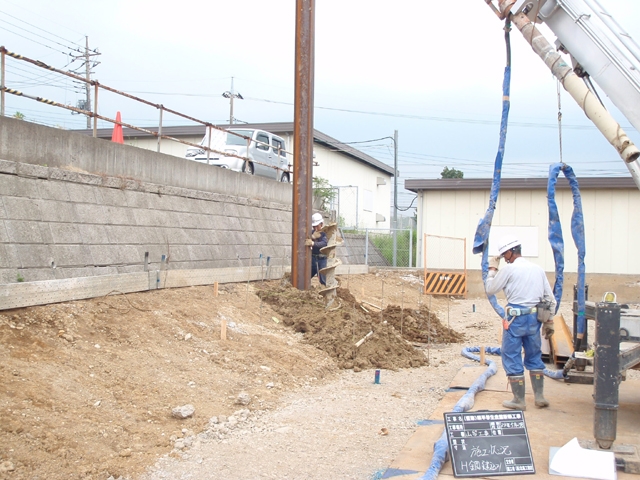

オーガドリルという重機によって孔を掘っていきます。掘り終えると、セメントミルクを孔に投入してH鋼（写真下）を打ち込みます。施工完了後、杭工事、土工事へと移っていきます。

「地鎮祭」

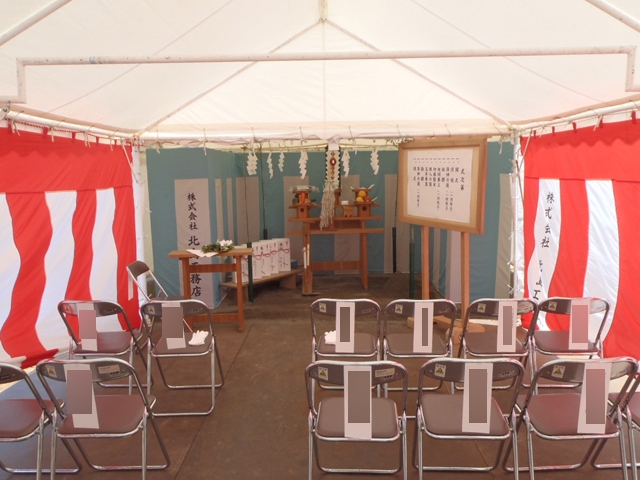

工事をはじめるに当たって、地鎮祭を執り行いました。土地の神様を奉って、工事の安全祈願をします。敷地に竹を建て、縄を張り、御幣を飾り、その中に砂を敷き詰め、清めてから、神様に降神して頂き式典が開始されます。厳かな雰囲気の中で進行し、最後に御施主様を始め、工事関係者一同で御神酒を頂きます。これから、竣工まで、無事故無災害で進められるように心から祈願しました。
